- Seite 1 TECHNISCHES HANDBUCH Kit KAE5064...
-
Seite 2: Inhaltsverzeichnis
Hinweise Bestimmungsgerechter Gebrauch Dieses Comelit-Kit ist für den Einsatz in Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen. -
Seite 3: Inhalt Der Packung
Inhalt der Packung KAE5064 1200 2702W 2702W 2702W 2702W ET5100 ET9211 Außensprechstelle ET9151 ET9161 2702W Innensprechstelle 1200 Transformator ×4 ×1... -
Seite 4: Transformator
Transformator Beschreibung Art. 1200 Transformator mit Primär 230V, Sekundär 12V AC / 15 VA für den Dauereinsatz. Abmessungen: 53x95x65 mm (3 DIN-Module). 230 V~ 12 V~ 1. Primärer Eingang 230 V 2. Sekundärer Ausgang 12V AC Vor Wartungseingriffen immer die Stromversorgung unterbrechen. Die Elektroinstallation des Gebäudes muss einen Hauptschalter mit einer Kontaktöffnung von mindestens 3 mm enthalten, der die Spannungsversorgung des Geräts allpolig trennt. -
Seite 5: Außensprechstelle
Außensprechstelle Beschreibung Art. ET5100 Audio-Außensprechstelle mit 4 Ruftasten (Art. ET9211), Art. ET9161 Wandhalterung und Art. ET9151 Unterputzgehäuse. Abmessungen 95×165×26,5 mm 1. Aufputz-Halterung 2. Frontblende aus Inox-Edelstahl 3. Aufnahme für die Befestigungsschrauben der Frontblende 4. Lautsprecher 5. Ruftasten 6. Mikrofon 7. Anschluss-Klemmleiste S2 S1 S3 S4 Signalausgang des elektronischen Rufs Negativ Ausgang Läutewerk... -
Seite 6: Installation
Installation Ersatz der Namenschilder... -
Seite 7: Innensprechstelle

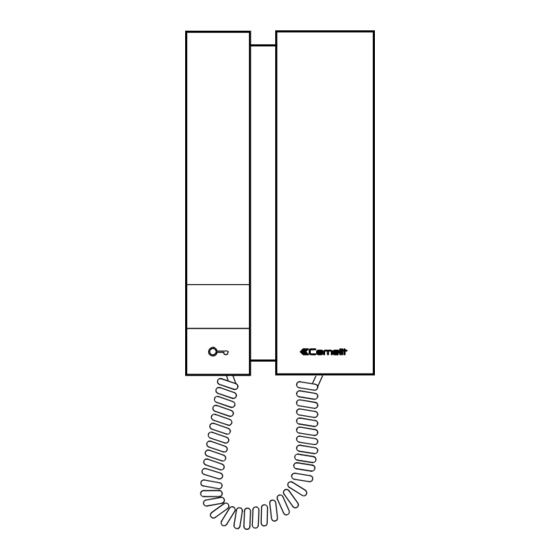

Innensprechstelle Beschreibung Art. 2702W Audio-Innensprechstelle mit 1 Türöffnertaste und zusätzlicher Taste für weitere Funktionen. Abmessungen 105 x 190 x 28 mm 1. Hörer 2. Taste für Zusatzfunktionen 3. Türöffnertaste 4. Lautstärkeregelung Stellung oben: Maximale Lautstärke Mittlere Stellung: Mittlere Lautstärke Stellung unten: Aktivierung der Privacy-Funktion Unter Privacy-Funktion ist die Abschaltung des Ruftons der Außenstelle und der Zentrale verstanden 5. -
Seite 8: Installation
Installation max 7cm CLACK! CLACK! -
Seite 9: Maximal Zulässige Entfernungen
Maximal zulässige Entfernungen 1 mm² 1,5 mm² 1,5 mm² 200 m 200 m 30 m 0,8 mm² 1 mm² 1 mm² 150 m 150 m 20 m 0,5 mm² 0,8 mm² 0,8 mm² 50 m 50 m 10 m Anschlussplan Basisanlage und anschlussvariante mit 1 zusätzlichen Innensprechstelle 2702W 2 3 4... -
Seite 10: Anlagenerweiterung: Zusätzliche Außen- Und Innensprechstelle
Anlagenerweiterung: Zusätzliche Außensprechstelle 2702W 2 3 4 2 3 4 2702W 2 3 4 2702W 2 3 4 2702W 2 3 4 1200 1125/A 12V~ 230V~ 1200 1200 ET5100 ET5100 ET9211 ET9211 Steuertaste lokaler Türöffner EK5_03SA_RV.3... - Seite 11 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
