Sichern des Zugs

„ Sichern des Zugs

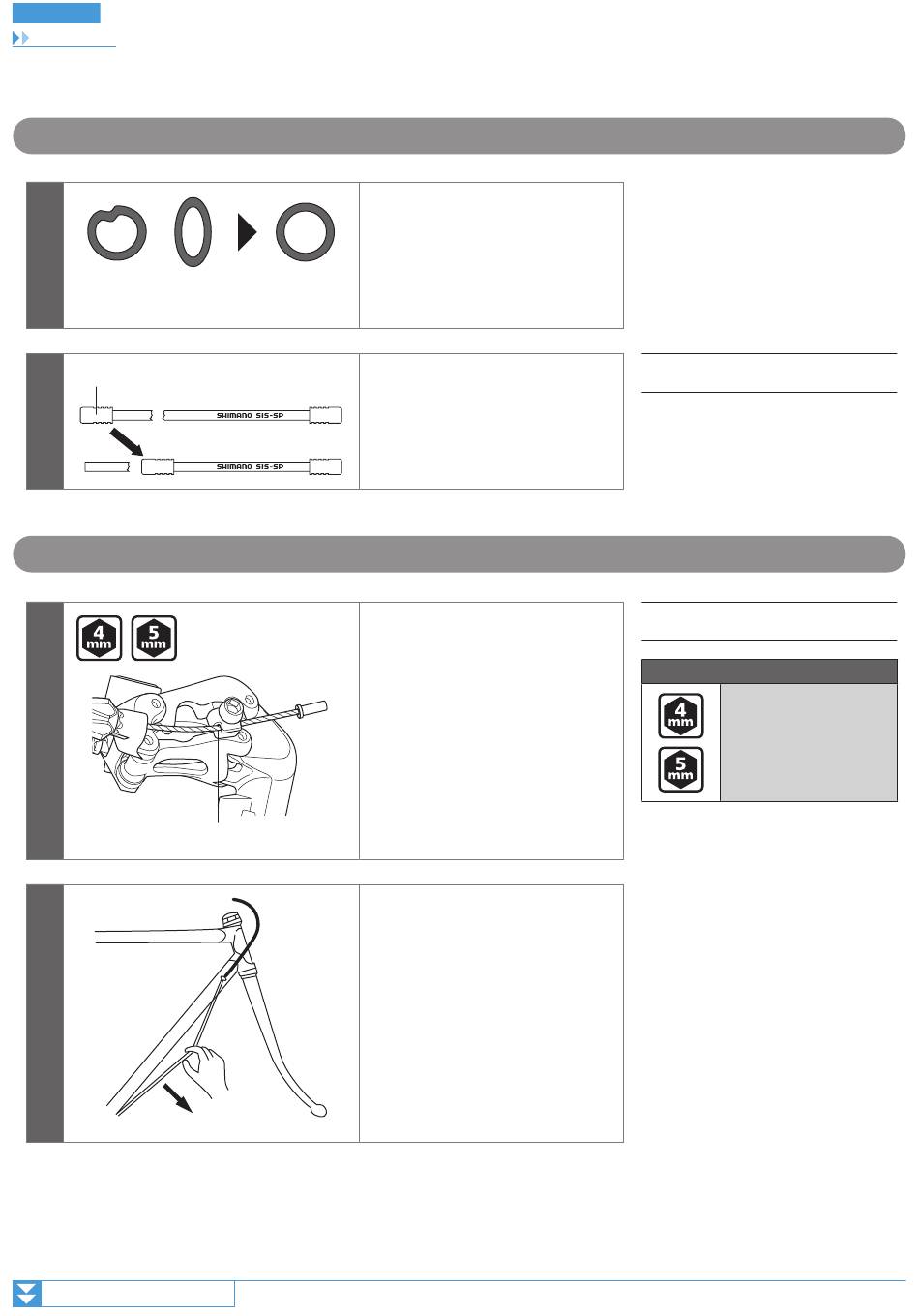

Kürzen der Außenhülle
1
(A)
2
Innenzugmontage
1
2
(z)
Fortsetzung auf der nächsten Seite
Kürzen Sie die Außenhülle an dem der
Markierung entgegengesetzten Ende.
Nachdem Sie die Außenhülle gekürzt
haben, passen Sie das Ende so an, dass
das Loch auf der Innenseite einen
gleichförmigen Durchmesser aufweist.
Bringen Sie dieselbe äußere Kappe am
abgeschnittenen Ende der Zughülle an.
Verbinden Sie den Innenzug mit dem
Schaltwerk.
(A)
Beseitigen Sie das anfängliche Spiel im
Zug gemäß der Abbildung.
(z)
Ziehen
14
(A)
Äußere Kappe
(A)
Nut
Anzugsdrehmomente
6 - 7 N·m
