EINSTELLUNG

Hebelwegeinstellung

EINSTELLUNG
„ Hebelwegeinstellung
Äußere Anschlag
B
inneren Anschlage Einstellung
(A)
(B)
A
B
(A)
(B)
A
(C)
B A
(C)
B A

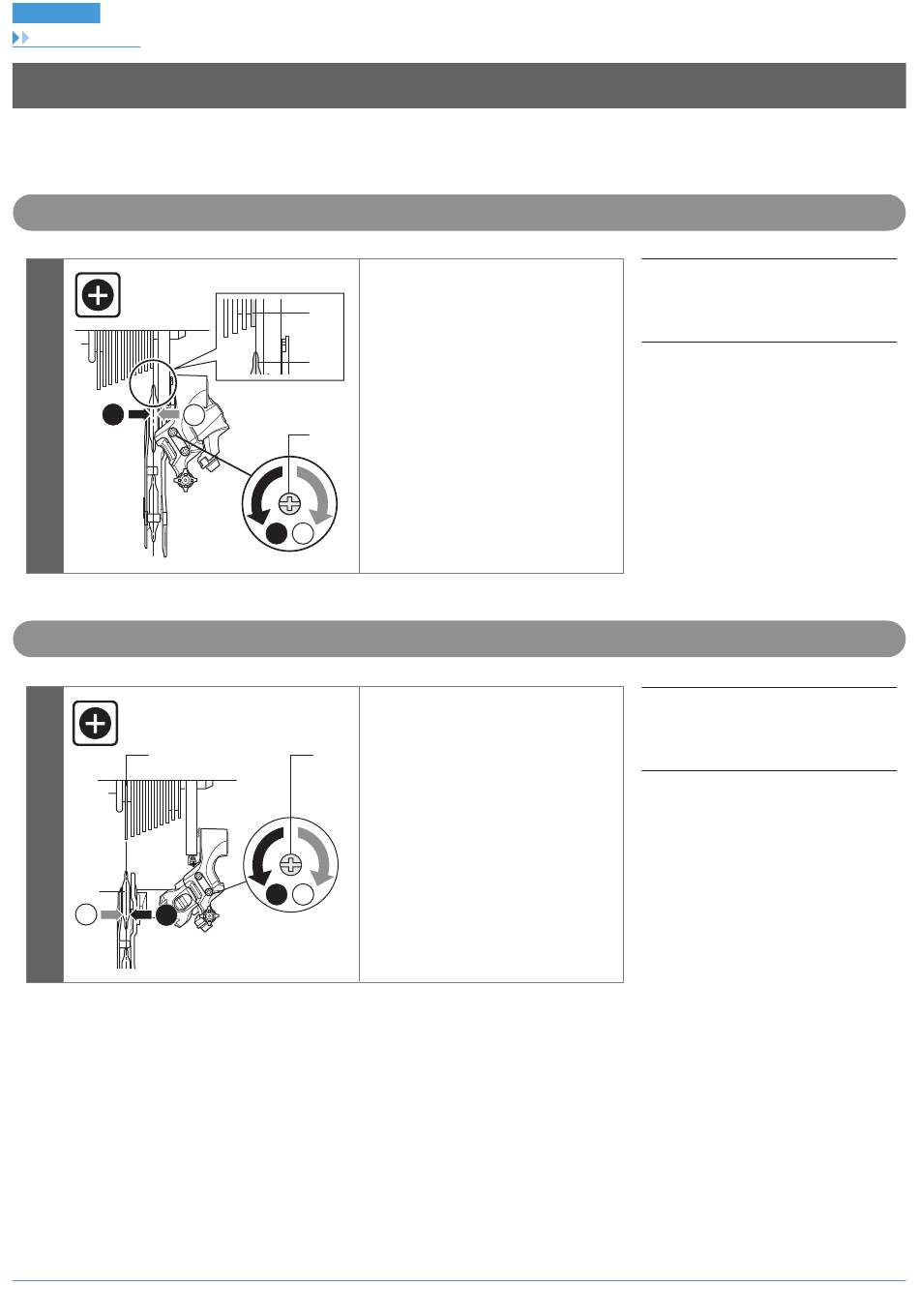

Drehen Sie die obere Einstellschraube
soweit, dass die Leitrolle sich von hinten
gesehen unterhalb der Konturlinie des
kleinsten Ritzels befindet.
Drehen Sie die untere Einstellschraube
so weit, dass die Leitrolle sich in eine
Position entlang dem größten Ritzel
bewegt.
11
(A)
Konturlinie des kleinsten Ritzels
(B)
Leitrolle
(C)
Obere Einstellschraube
(A)
Größtes Ritzel
(B)
Leitrolle
(C)
Untere Einstellschraube
