EINSTELLUNG

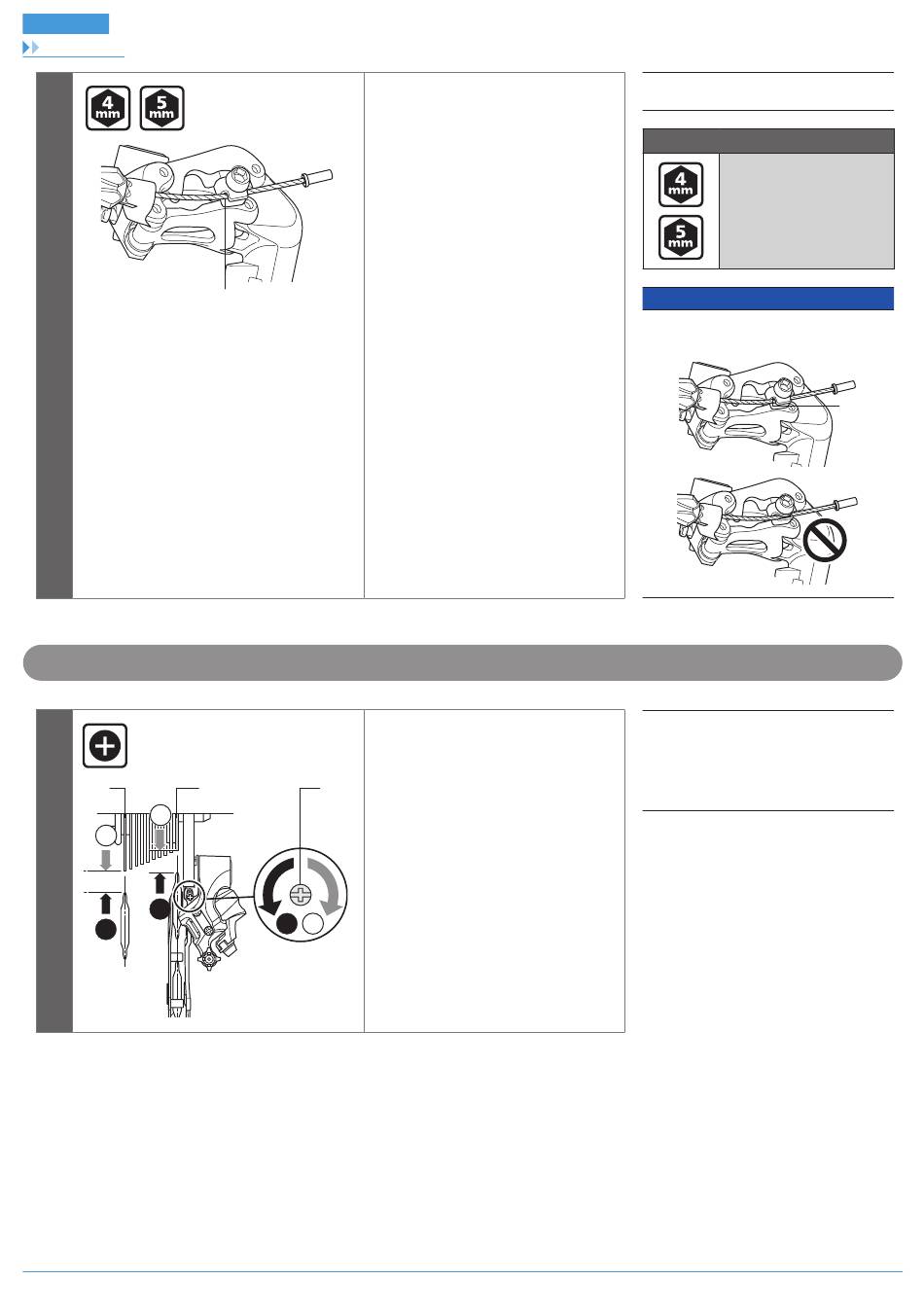

Sichern des Zugs
3
Verwendung der Schraube zum Einstellen der B-Zugfeder
(A)
A
A
B
B
(A)
(B)
(C)
A
B
Verbinden Sie den Innenzug wieder mit
dem Schaltwerk.
Montieren Sie die Kette auf dem
kleinsten Kettenblatt und dem größten
Ritzel und drehen Sie den Kurbelarm,
um zu schalten.
Drehen Sie dann die Schraube zum
Einstellen der B-Zugfeder so, dass die
Leitrolle weder das Ritzel behindert noch
die Kette berührt.
Schalten Sie nun die Kette auf das
kleinste Ritzel und wiederholen Sie die
o. g. Schritte, um sicherzugehen, dass die
Rolle die Ritzel nicht berührt.
15
(A)
Nut
Anzugsdrehmomente
6 - 7 N·m
HINWEIS
Der Zug muss unbedingt korrekt in der Nut
liegen.
(A)
Größtes Ritzel
(B)
Kleinstes Ritzel
(C)
Schraube zum Einstellen der
B-Zugfeder
Nut
