EINSTELLUNG

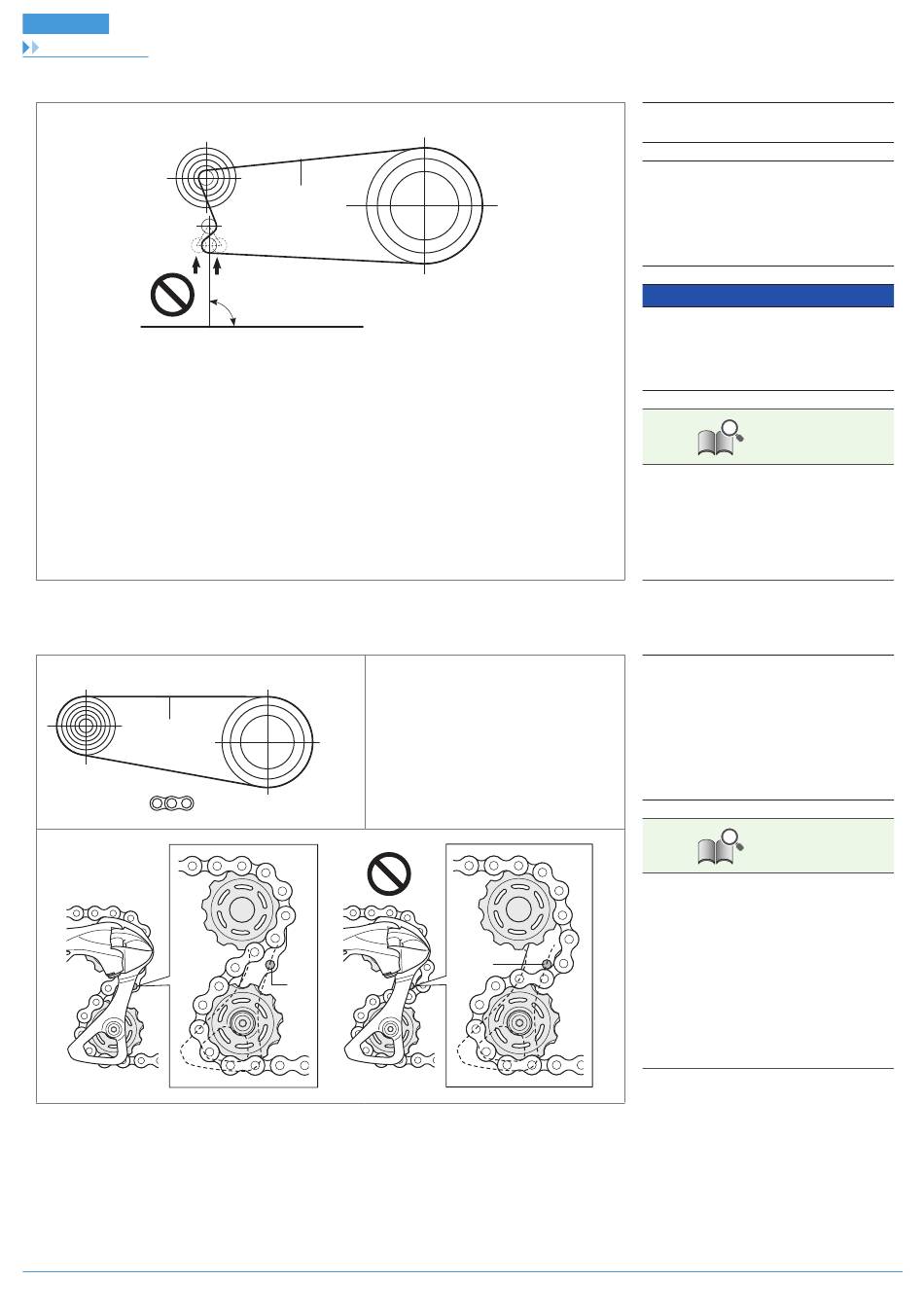

Hebelwegeinstellung
Für Dreifach-Kettenblatt vorn (falls das größte Ritzel 30Z oder weniger besitzt)
(A)
(z)
Für Dreifach-Kettenblatt vorn (falls das größte Ritzel 32Z oder mehr besitzt)
(A)
(B)
+
(z)
(B)
90°
Schalten Sie die Kette auf das größte
(C)
Ritzel und das größte Kettenblatt und
fügen Sie 2 Glieder zu der „Mindestzahl
anschließbarer Glieder hinzu".
(D)
(z)
(E)
(C)
(D)
+ 2 Glieder
(E)
13
(z)
Rechter Winkel zum Boden
(A)
Kleinstes Ritzel
(B)
Kette
(C)
Größtes Kettenblatt
(D)
Dreifach-Kettenblatt vorn
HINWEIS
Für RD-A070 befolgen Sie das im Abschnitt
„Für Dreifach-Kettenblatt vorn (falls das
größte Ritzel 32Z oder mehr besitzt)"
beschriebene Verfahren zur Einstellung.
TECHNIK-TIPPS
Bei der Installation der Kette sollten Sie diese
auf das größte Kettenblatt und das kleinste
Ritzel platzieren.
So einstellen, dass die gedachte Linie, die
durch Leit- und Spannrolle verläuft, im Winkel
von 90° oder mehr zum Boden steht.
(A)
Größtes Ritzel
(B)
Kette
(C)
Größtes Kettenblatt
(D)
Dreifach vorn
(E)
Stift/Platte zur Verhinderung eines
Abgleitens der Kette
TECHNIK-TIPPS
Die Schaltwerkplattenbaugruppe ist mit
einem Stift oder einer Platte ausgestattet, der
oder die ein Abgleiten der Kette verhindert.
Wenn Sie die Kette durch das Schaltwerk
führen, sollten Sie sie von der Seite des Stiftes/
der Platte zur Verhinderung des Abgleitens
der Kette aus durch das Schaltwerk führen,
wie in der Abbildung gezeigt.
Wird die Kette nicht durch die korrekte
Position geführt, können Schäden an Kette
oder Schaltwerk auftreten.
