Steuereinheit
5.1
Steuerkabel
Die Basisanschlüsse der Steuereinheit finden Sie in Abbildung 49 unten. Die Steuerkarte ver-
fügt über 22 feste E/A-Steueranschlussklemmen und die Relaiskarte über 8 oder 9. Die Re-
laiskarte steht in zwei unterschiedlichen Konfigurationen zur Verfügung (siehe Tabelle 24 und
25 ). Beschreibungen aller Signale finden Sie in den Tabellen 23 bis 25.
5.1.1
Steuerkabelgrößen
Als Steuerkabel müssen geschirmte mehradrige Kabel mit einem Querschnitt von mindestens
2
0,5 mm
verwendet werden (siehe Tabelle 13). Der maximale Anschlussquerschnitt beträgt
bei Relais- und anderen Klemmen 2,5 mm
Die Anzugsmomente für die Anschlussklemmen von Steuer- und Relaiskarte finden Sie in
Tabelle 23 unten.
Anschlussschraube
Alle E/A- und Relaisklemmen
(Schraube M3)
24-Stunden-Support +358 (0)201 212 575 • E-mail: vacon@vacon.com

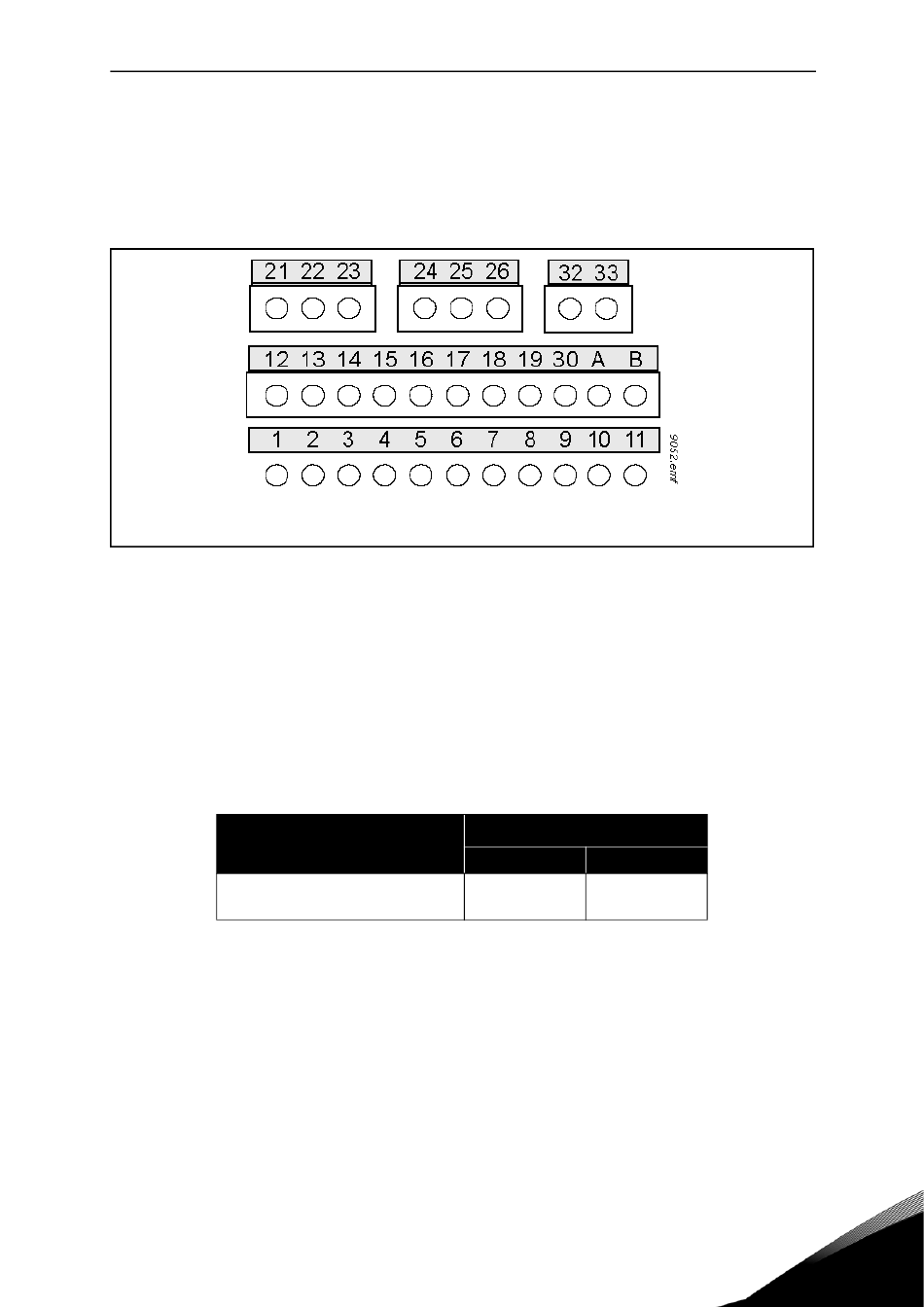

Basissteuerungsklemmen
Abbildung 49.
2
.
Tabelle 23. Anzugsmoment für Steuerkabel
Anzugsmoment
Nm
lb-in.
0,5
4,5
vacon • 55
