vacon • 48

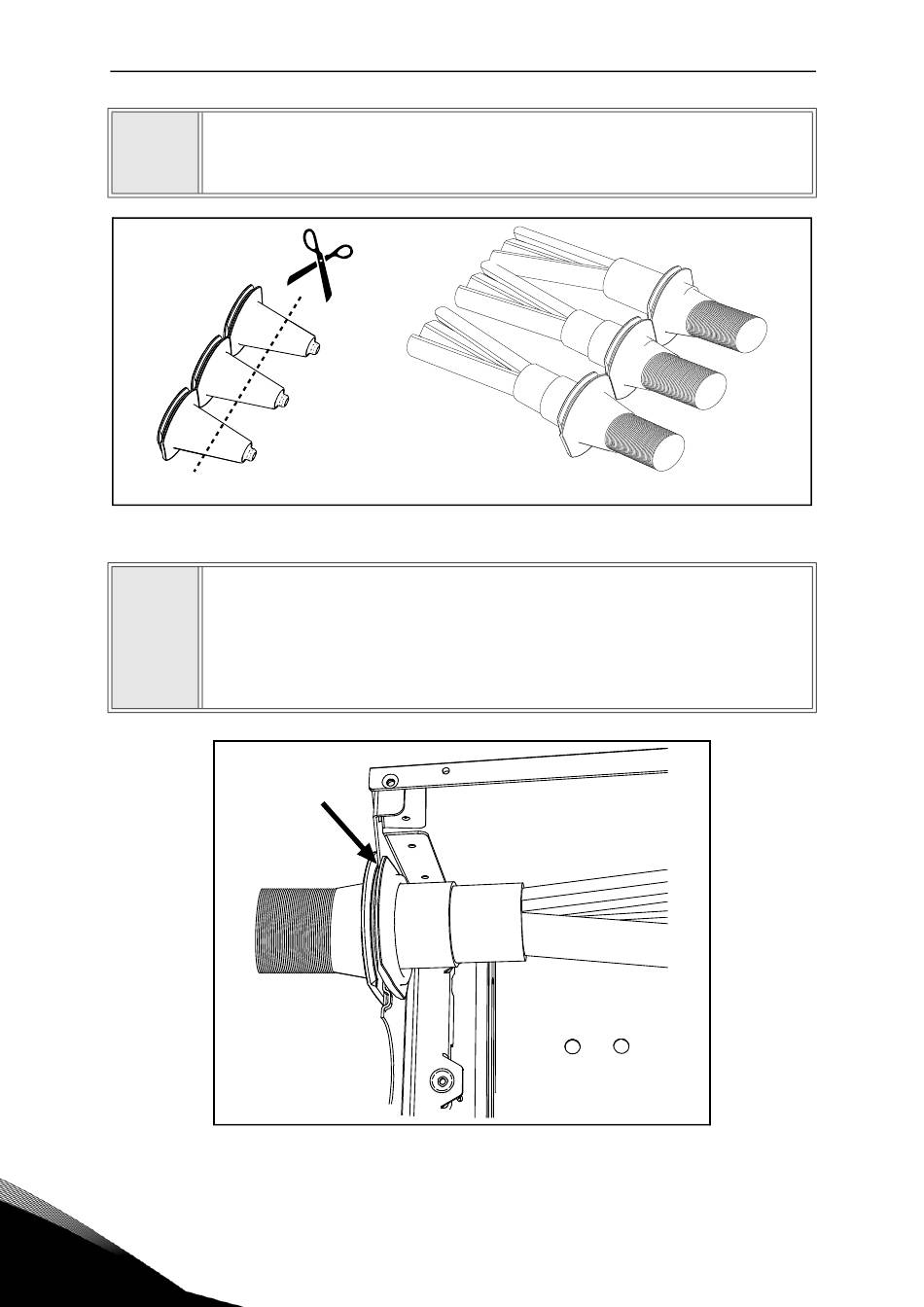

Schneiden Sie die Dichtungen auf, um die Kabel hindurchführen zu können. Falls
die Dichtungen beim Hindurchführen der Kabel Falten bilden, ziehen Sie das
7
Kabel ein Stück zurück, um die Dichtung zu glätten. Schneiden Sie die
Durchführung nicht weiter auf, als für die verwendeten Kabel erforderlich.
Ordnen Sie die Dichtung mit dem Kabel so an, dass die Gehäuseendplatte in die
Dichtungsfuge passt (siehe Abbildung 40.).
Um die Anforderungen der Schutzart IP54 zu erfüllen, muss die Verbindung
8
zwischen Dichtung und Kabel fest sein. Daher sollten Sie den ersten Teil des
Kabels gerade durch die Dichtung führen, bevor es gebogen wird. Wenn dies
nicht möglich ist, muss die Festigkeit der Verbindung mit Isolierband oder einer
Kabelschlaufe gewährleistet werden. Ein Beispiel finden sie in Abbildung 26.
4
Abbildung 39.
Abbildung 40.
Tel. +358 (0) 201 2121 • Fax +358 (0)201 212 205
Netzanschlüsse
9030.emf
9040.emf
