installation
2.2 Verkabelung und Anschlüsse
2.2.1 Netzanschlüsse
Hinweis: Anzugsmoment für Netzkabel beträgt 0,5 bis 0,6 Nm (4-5 in.lbs).

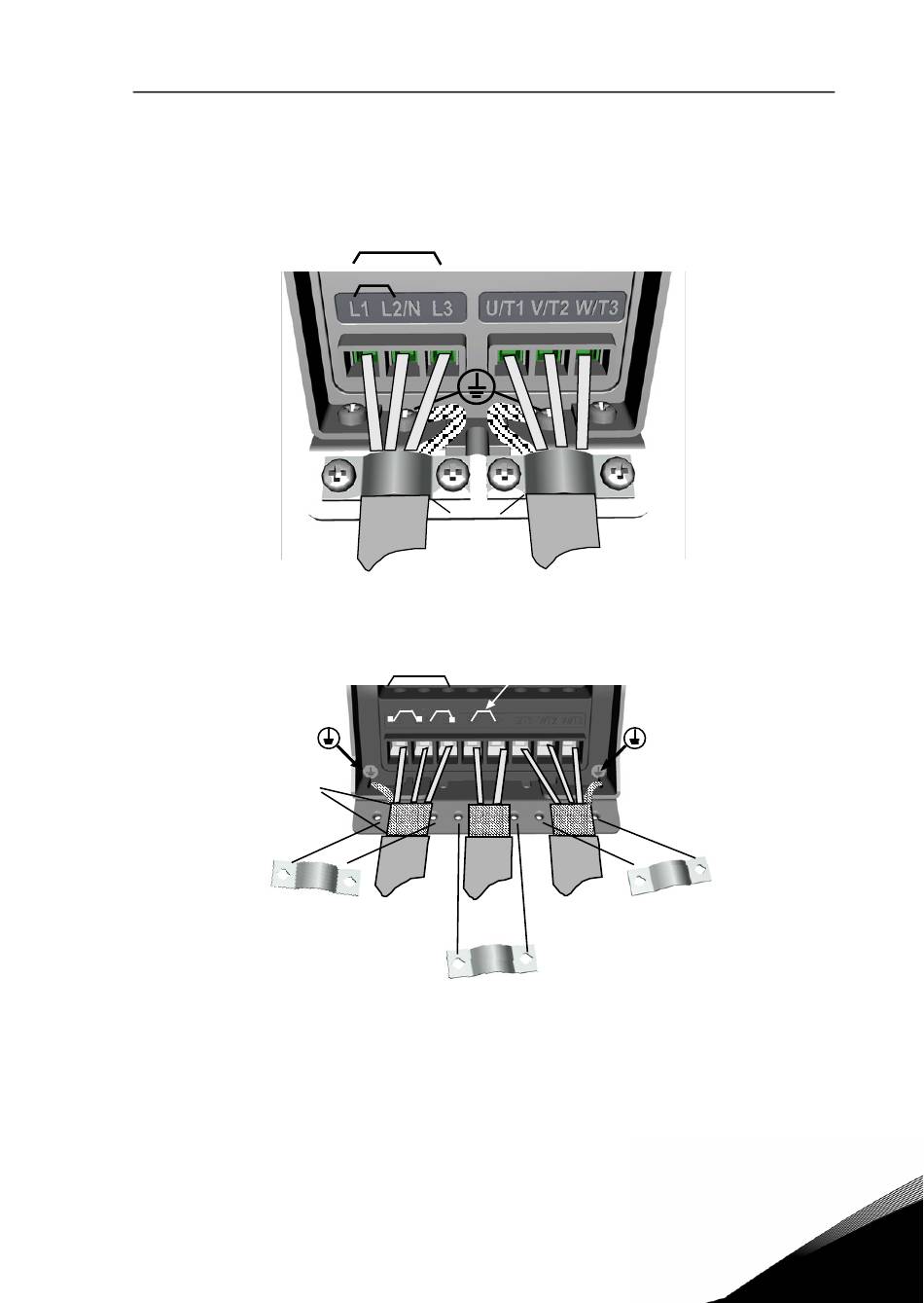

Abbildung 2.4: Netzanschlüsse des Vacon 10, MI1
Kunst-
stoffum-
mantelung
für 360°
-Erdung
entfernen
Abbildung 2.5: Netzanschlüsse des Vacon 10, MI2 - MI3
24-Stunden-Support +358 (0)201 212 575 • E-Mail: vacon@vacon.com
3~ (230 V, 400 V)
1~ (230 V)
Kunststoffummantelung
für 360°-Erdung entfernen
NETZ
3 ~ (230 V, 400 V, 575 V) Externer Bremswiderstand
3 ~ (230 V, 400 V, 575 V)
1~ (230 V) 1~ (115 V)
L1 L2/N L3 R+ R- U/T1 V/T2 W/T3
NETZ BREMSWI-
DERSTAND
Ausgang Motor
MOTOR
Ausgang Motor
MOTOR
•
