2. INSTALLATION
2.1 Montage
Der Vacon 10 kann auf zwei verschiedene Arten an der Wand befestigt werden: mit
Schrauben oder an einer Hutschiene.
MI1
BACK
RESET

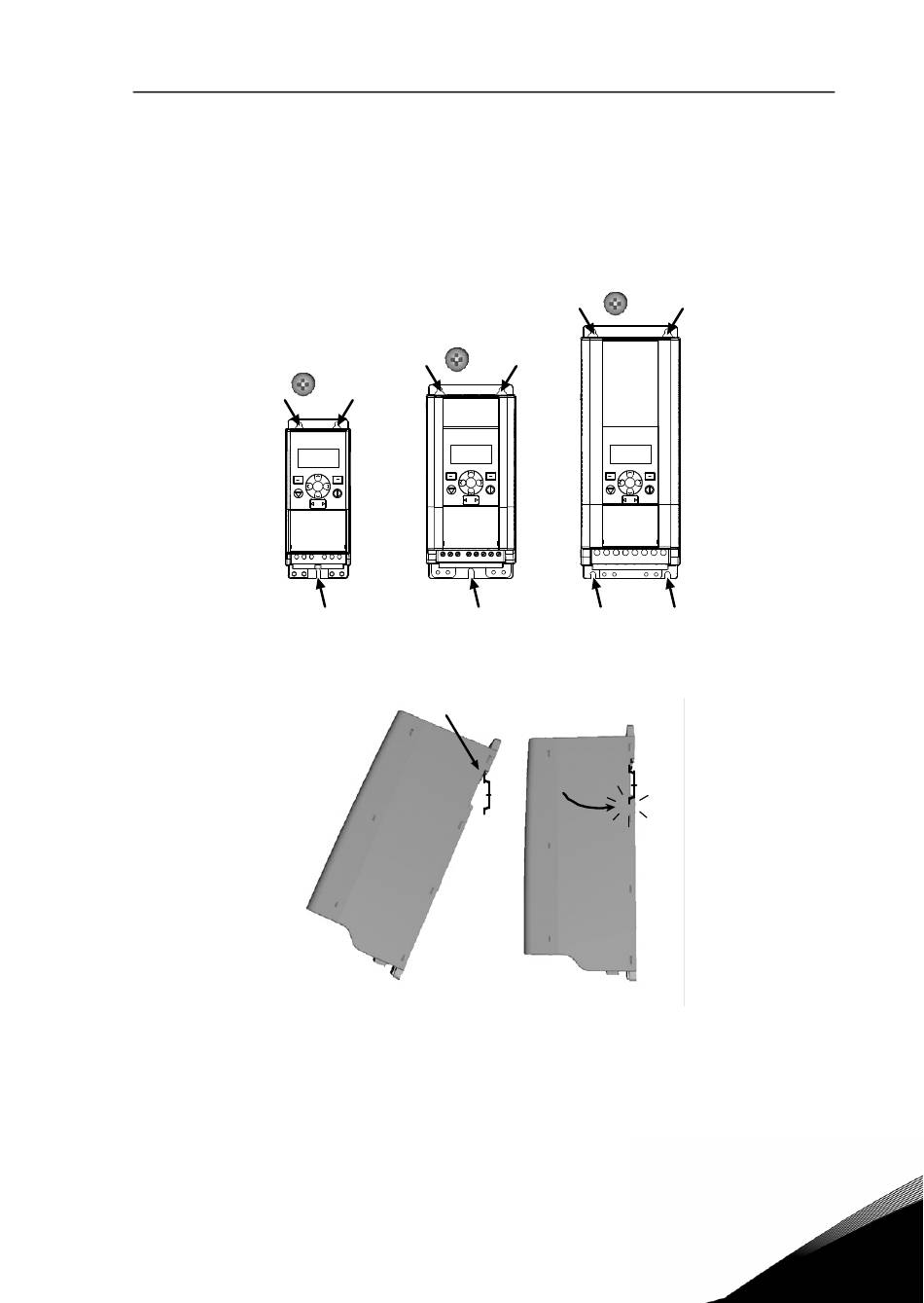

Abbildung 2.1: Schraubmontage, MI1 bis MI3
Abbildung 2.2: Hutschienenmontage, MI1 bis MI3
Hinweis: Siehe Montageabmessungen auf der Rückseite des Umrichters.
Platzieren Sie den Vacon 10 so, dass nach allen Seiten ausreichend Platz zur Küh-
lung vorhanden ist (100 mm über, 50 mm unter und 20 mm an beiden Seiten des
Geräts). [Eine Installation ohne entsprechenden Freiraum zu beiden Seiten ist nur
zulässig, wenn die Umgebungstemperatur unter 40 °C liegt.]
