4.1.2 Einbaulage
ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Die Hauswasserstation grundsätzlich in
senkrechter Lage (± 5°) installieren!
Wird dies nicht beachtet, so kann das Rück-
spülwasser unkontrolliert austreten und zu
Wasserschäden führen.
4.1.3 Montage des
Einbaudrehflanschs
Die Montage erfolgt mit dem mitgelieferten
Einbaudrehflansch. Der Einbaudrehflansch
dient als Verbindungselement mit der Haus-
wasserinstallation.
Der Einbaudrehflansch ist sowohl für
waagerechte als auch für senkrechte Rohr-
leitungen geeignet.
Der Einbaudrehflansch muss in Fließ-
richtung installiert werden. Diese ist
durch einen eingegossenen Pfeil ge-
kennzeichnet (siehe Abb. 4).
Bei Nichtbeachtung ist eine Funktion der
Hauswasserstation nicht möglich.
ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Die Flanschfläche des Einbaudrehflanschs
muss senkrecht stehen! Der Einbaudreh-
flansch muss so montiert werden, dass
keine
mechanischen
auftreten! Ansonsten kann es zu einer
mechanischen Beschädigung bis hin zum
Bruch der Rohrleitung oder des Einbaudreh-
flanschs kommen. Daraus können größere
Wasserschäden resultieren.
8
Installation
Verspannungen
JUDO PROMI-QUICK CONTROL
Personen, die sich in der Nähe der Haus-
wasserstation aufhalten, sind in diesem
Falle durch die größeren Wassermengen
einem gesundheitlichen Risiko ausgesetzt.
Beim Einbau ist deshalb darauf zu achten,
dass keine großen Kräfte auf Rohrleitung,
Einbaudrehflansch und Hauswasserstation
einwirken.
4.1.4 Montage der
Hauswasserstation

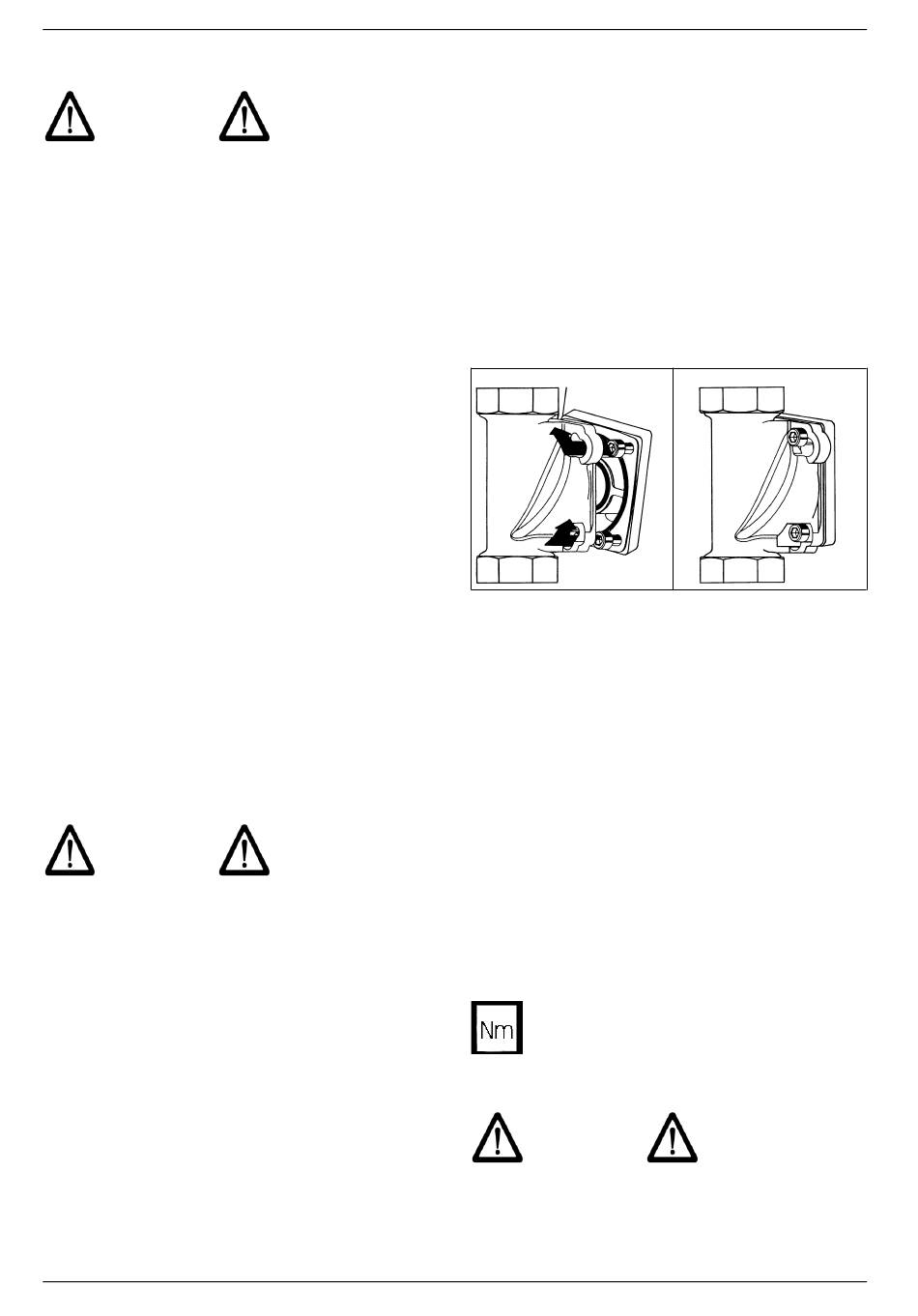

Abb. 3:
Einbaudrehflansch mit Bajonett
Der Einbaudrehflansch für die Hauswasser-
station ist mit Bajonettbohrungen ausge-
rüstet. Die erforderlichen Dichtungen und
Schrauben sind an der Hauswasserstation
vormontiert.
Die Schrauben nicht lösen!
– Die Köpfe der vier Flanschschrauben
durch die Bajonettbohrungen am Ein-
baudrehflansch stecken (siehe Abb. 3 I).
– Die Hauswasserstation im Uhrzeiger-
sinn bis zum Anschlag drehen (siehe
Abb. 3 II).
– Die vier Flanschschrauben festziehen.
Das Anziehmoment (ca. 4 Nm) so
wählen, dass die Dichtung schließt
und die Hauswasserstation nicht be-
schädigt bzw. verspannt wird!
ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
I
II
