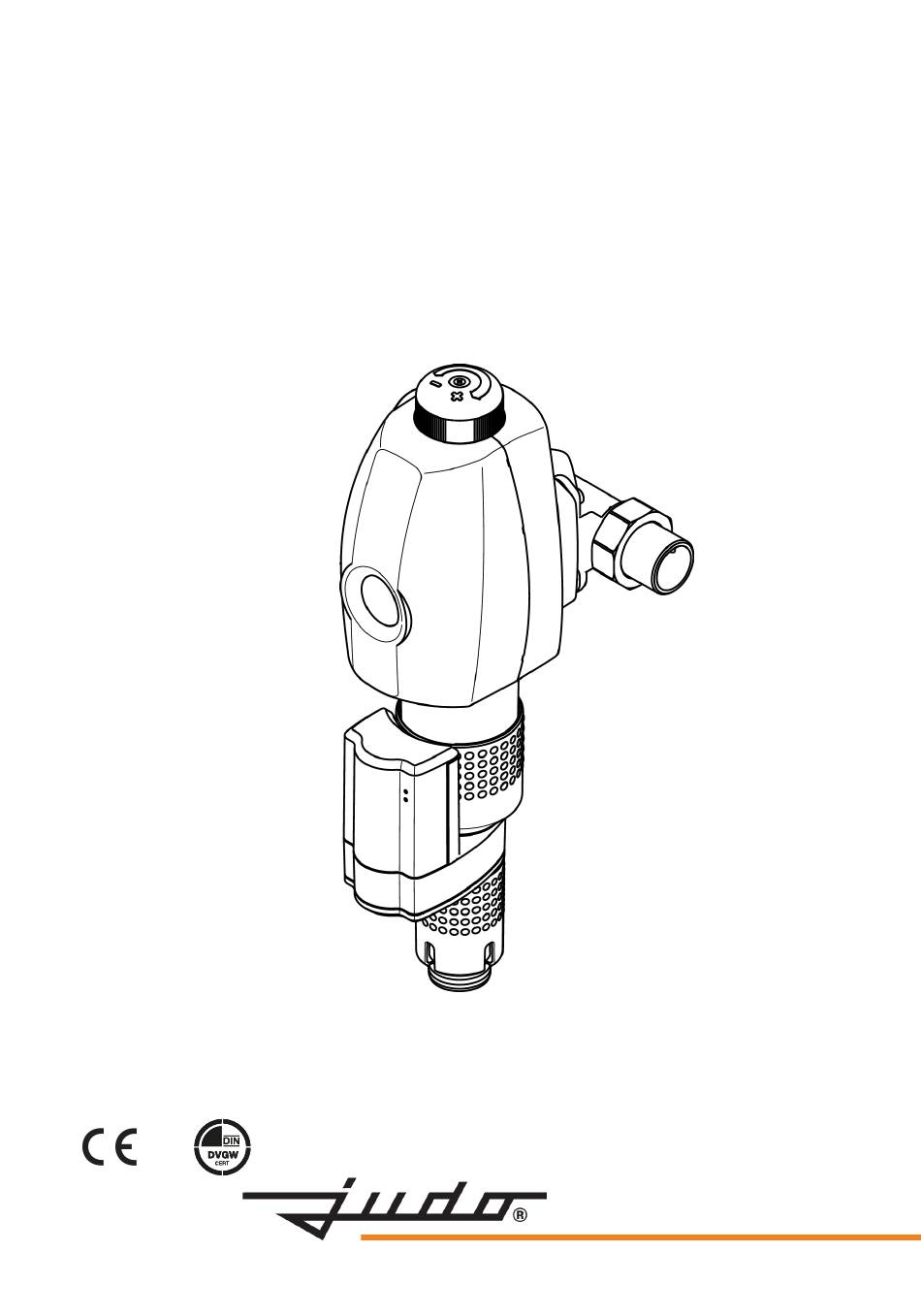

Einbau- und Betriebsanleitung
Einbau- und Betriebsanleitung
JUDO JUKOMAT-EC-AT
JUDO JUKOMAT-EC-AT
Automatik-Hauswasserstation 1½" - 2"
Automatik-Hauswasserstation 1½" - 2"
Gültig für: EU-Länder und Schweiz
Gültig für: EU-Länder und Schweiz
Sprache: deutsch
Sprache: deutsch
Vor Gebrauch lesen und aufbewahren!
Vor Gebrauch lesen und aufbewahren!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Judo JUKOMAT-EC-AT
Inhaltszusammenfassung für Judo JUKOMAT-EC-AT
- Seite 1 Einbau- und Betriebsanleitung Einbau- und Betriebsanleitung JUDO JUKOMAT-EC-AT JUDO JUKOMAT-EC-AT Automatik-Hauswasserstation 1½" - 2" Automatik-Hauswasserstation 1½" - 2" Gültig für: EU-Länder und Schweiz Gültig für: EU-Länder und Schweiz Sprache: deutsch Sprache: deutsch Vor Gebrauch lesen und aufbewahren! Vor Gebrauch lesen und aufbewahren!
- Seite 2 Sie uns mit dem Kauf dieses Produkts D-71351 Winnenden entgegengebracht haben. Sie haben ein Gerät erworben, das sich auf dem neu- E-Mail: info@judo.eu • judo.eu esten Stand der Technik befindet. Es wurde vor der Auslieferung gewissen- haft überprüft. Bei auftretenden Fragen Hausanschrift: oder für Anregungen wenden Sie sich...
-
Seite 3: Inhaltsverzeichnis
Integration in Gebäudeleitsys- teme..........15 Vorübergehender Ausbau des Geräts..........15 Fernübertragung von Meldun- gen..........16 Potenzialfreie Meldung....16 Störung.........17 Instandhaltung......18 Reinigung........18 Gewährleistung und Wartung..18 Technische Daten....... 19 Einbaumaße........20 Zubehör......... 20 Ersatzteile........21 Entsorgung........24 EU-Konformitätserklärung..25 1702400 • 2020/03 JUDO JUKO-EC-AT... -
Seite 4: Sicherheit
Trübstoffe können nicht aus dem Wasser gefiltert werden. Verwendungsgrenzen 1.2.1 Wasserqualität Das zu filternde Wasser muss der europäi- schen Trinkwasserrichtlinie entsprechen. Vor einer Nutzung des Geräts mit Wasser, das dieser Richtlinie nicht entspricht, ist JUDO JUKO-EC-AT 1702400 • 2020/03... -
Seite 5: Sicherheitshinweise
Das Gerät darf ausschließlich von Fach- Einbaudrehflanschs kommen. personal installiert werden. Zur korrekten Abdichtung muss das Pro- Der Raum für die Installation muss tro- fil der Profilflanschdichtung zum Einbau- cken und frostfrei sein. drehflansch zeigen (siehe Abbildung 2). 1702400 • 2020/03 JUDO JUKO-EC-AT... -
Seite 6: Verwendete Symbole
• Reinigungshinweis betriebsbedingte Bedienung hinausge- unbedingt beachten und in vollständig les- hen, muss das Gerät druckfrei gemacht barem Zustand halten. werden. Bei Nichtbeachtung kann es durch unkontrolliertes Austreten von Wasser zu Wasserschäden im Haus kommen. JUDO JUKO-EC-AT 1702400 • 2020/03... -
Seite 7: Verwendete Einheiten
Gerät wieder über den Einbaudreh- flansch. Verwendete Werkstoffe Die verwendeten Werkstoffe sind gegen- über den im Trinkwasser zu erwartenden physikalischen, chemischen und korrosiven Beanspruchungen beständig. Sie erfüllen die Vorgaben der folgenden Normen: • DIN EN 13443-1 • DIN 19628 1702400 • 2020/03 JUDO JUKO-EC-AT... -
Seite 8: Prüfzeichen
Materialschäden bis hin zum Bruch von Geräteteilen kommen. Für das Abwasser muss ein aus- reichend dimensionierter Abwas- seranschluss (z. B. Bodenablauf) nach DIN 1986 vorhanden sein. Ein spritzwassergeschützter Stroman- schluss (230 V AC / 50 Hz), der ständig JUDO JUKO-EC-AT 1702400 • 2020/03... -
Seite 9: Montage Des Einbaudreh- Flanschs
Einbaudrehflansch zei- gen (siehe Abbildung 2). Bei verdrehtem Einbau ist eine Funk- INFO_NO_HEADER tion des Geräts nicht möglich. Abb. 3: Gerät ansetzen und einrasten Schrauben durchführen Im Uhrzeigersinn drehen zum Einras- Abb. 2: Einbaudrehflansch Profilflanschdichtung Fließrichtungspfeil 1702400 • 2020/03 JUDO JUKO-EC-AT... -
Seite 10: Ableitung Rückspülwasser
Über den Ablauf muss das gesamte Abwasser zeitgleich abgeführt werden kön- nen. Ist ein Abwasseranschluss direkt unter dem Gerät nicht möglich, so kann das Rückspül- wasser über einen Schlauch oder eine am JUDO JUKO-EC-AT 1702400 • 2020/03... -
Seite 11: Inbetriebnahme
Schonung der nachfolgen- den Installation kann der Nachdruck über den Druckminderer reguliert werden. Der werkseitig eingestellte Nachdruck von 4 bar kann, abhängig vom Vordruck, auf einen Wert zwischen 1,5 bar und 6 bar geändert werden: 1702400 • 2020/03 JUDO JUKO-EC-AT... -
Seite 12: Reinigung Siebeinsatz (Rückspü- Lung)
Rückspülung notwendig. Die Rückspülung des Geräts erfolgt Vorübergehend kürzeres Zeitintervall ein- INFO_NO_HEADER mit gefiltertem Wasser. Die Versor- stellen! Anwendungsfälle Empfohlenes Rückspülintervall Arztpraxen, Labors, Fotolabors 1 Tag, 1 Woche Wahl des Rückspülintervalls JUDO JUKO-EC-AT 1702400 • 2020/03... -
Seite 13: Rückspülintervall Einstellen
Danach wird sofort eine die dem gewünschten Zeitintervall ent- Rückspülung gestartet! spricht (siehe Abbildung 6). Nach dem Rückspülvorgang ist die Ein- stellung des neuen Rückspülintervalls abgeschlossen. 4.3.3 Rückspülung starten Eine Rückspülung wird auf folgende Art ausgelöst: 1702400 • 2020/03 JUDO JUKO-EC-AT... -
Seite 14: Umbauten, Veränderungen
Die elektrische Schaltung führt sofort einen Nur 9 V Blockbatterien, Typ Alkaline Batterietest durch. Nach erfolgreich durch- 6LR61, verwenden (siehe Batteriebe- geführtem Batterietest wird automatisch schriftung). eine Rückspülung gestartet. Der Hersteller empfiehlt die Verwendung folgender Batterien: JUDO JUKO-EC-AT 1702400 • 2020/03... -
Seite 15: Wartung, Reparatur, Ersatz- Teile
1. Haupthahn oder Absperrventil vor dem Gerät schließen. Bei der Wiederinbetriebnahme des Geräts 2. Prüfschraube (siehe Kapitel 2.2) heraus- wie bei einer Neuinstallation verfahren. schrauben. Nach einigen Sekunden darf kein Wasser mehr aus der Boh- rung treten. 1702400 • 2020/03 JUDO JUKO-EC-AT... -
Seite 16: Fernübertragung Von Meldungen
Das Relais lässt sich als Öffner oder Schlie- ßer anschließen. Sobald das Netzgerät eingesteckt wird, wechselt das Relais seinen Schaltzustand in „Betrieb“. Bei einer Störmeldung schaltet das Relais in den Zustand „stromlos oder Störung“. JUDO JUKO-EC-AT 1702400 • 2020/03... -
Seite 17: Störung
Nachdruck steigt bei Null- Unzulässiger Sicherheitsventil des Warmwasserboilers durchfluss langsam an. Druckanstieg überprüfen. durch Brauch- Installateur oder nächstgelegenen Kunden- wassererwär- dienst informieren. mung. Verschleiß der Neue Druckmindererkartusche einbauen Druckminderer- lassen. kartusche. Hilfe bei Störungen 1702400 • 2020/03 JUDO JUKO-EC-AT... -
Seite 18: Instandhaltung
Rückspülung (siehe Kapitel 4.3). Die DIN EN 13443-1 schreibt vor, dass min- destens alle sechs Monate rückgespült wer- den muss. JUDO empfiehlt jedoch, sich nach den Angaben im Kapitel 4.3.1 Rück- spülintervall zu richten. Außerdem ist einmal jährlich der einge- stellte Ausgangsdruck am Nachdruckmano- meter zu überprüfen, und zwar sowohl bei... -
Seite 19: Technische Daten
Technische Daten Technische Daten Automatik-Hauswasserstation JUDO JUKOMAT-EC-AT JUKO-EC-AT Das zu filtrierende Wasser muss der europäischen Trinkwasserrichtlinie entsprechen. Angabe zu: JUKO-EC-AT 1½" JUKO-EC-AT 2" Rohranschluss 1½" 2" Rückspülvolumenstrom 0,3 L/s 0,3 L/s Rückspülzeit ca. 40 s ca. 40 s Nenndruck PN 16... -
Seite 20: Einbaumaße
Geräte, z. B. Filter und Wasserbehand- lungsanlage • JUDO Umgehungsventil JQX (Best.-Nr. 8735210) • JUDO ECO-SAFE Leckageschutz (Best.-Nr. 8140010) • JUDO Kabel für externe Störmeldung (Best.-Nr. 2170437) JUKO-EC-AT 1½" JUKO-EC-AT 2" A1 175 G1 13 Kanalanschluss erforderlich Maße ohne Einheit in mm A Einbaulänge... -
Seite 21: Ersatzteile
Technische Daten Ersatzteile 1702400 • 2020/03 JUDO JUKO-EC-AT... - Seite 22 O-Ring 38×4 Abdeckhaube vorne bedruckt, komplett Grundgehäuse 1½" - 2" Sechskantmutter M8 Profilflanschdichtung Zylinderschraube M8×35 Abdeckhaube hinten Linsenflanschschraube 4×10 Siebeinsatz Saugrohr Spülventil O-Ring 18×2,5 Saugrohrboden Filterglocke + Pos. 11 2170575 192 Ersatzteilliste JUKO-EC-AT 1½" - 2" JUDO JUKO-EC-AT 1702400 • 2020/03...
- Seite 23 Schlauchanschlussstück + Pos. 43 O-Ring 6,07×1,3 Überwurfmutter Handrad für Rückspülung Ersatzteilliste JUKO-EC-AT 1½" - 2" 1) VE = Verrechnungseinheit (Artikel ohne VE sind nur im Set erhältlich) Austauschintervall: *** = 3 Jahre **** = 4 Jahre 1702400 • 2020/03 JUDO JUKO-EC-AT...
-
Seite 24: Entsorgung
Verpackungsabfall ist dem örtlich eingerich- teten Recycling-System zuzuführen. Zum Schutz der Umwelt dürfen Altgeräte und verbrauchte Batterien nicht über den Hausmüll entsorgt werden. Stattdessen die kommunalen Sammel- bzw. Rücknah- mestellen nutzen, die zur kostenlosen und umweltgerechten Entsorgung verpflichtet sind. JUDO JUKO-EC-AT 1702400 • 2020/03... -
Seite 25: Eu-Konformitätserklärung
Dokument Nr. EU-Konformitätserklärung 280 / 12.19 Hersteller: JUDO Wasseraufbereitung GmbH Anschrift: Hohreuschstraße 39 - 41 D-71364 Winnenden JUKOMAT-EC-AT 1½" - 2" Produktbezeichnung: Automatik-Hauswasserstation • EU-Richtlinie: Beschränkung der Verwendung bestimm- 2011/65/EU ter gefährlicher Stoffe in Elektro- und Elek- tronikgeräten (RoHS) • EU-Richtlinie: Elektromagnetische Verträglichkeit (EMV) - Seite 26 Wartungsprotokoll Wartungsprotokoll Produktbezeichnung: Automatik-Hauswasserstation Bestellnummer: Seriennummer: Datum Durchgeführte Arbeiten Firma / Unterschrift JUDO JUKO-EC-AT 1702400 • 2020/03...
- Seite 27 Datum Durchgeführte Arbeiten Firma / Unterschrift 1702400 • 2020/03 JUDO JUKO-EC-AT...
-
