5. Montage der Eckklemmung
5.1 Verlegen und Montieren der ersten
Aufständerungsreihen

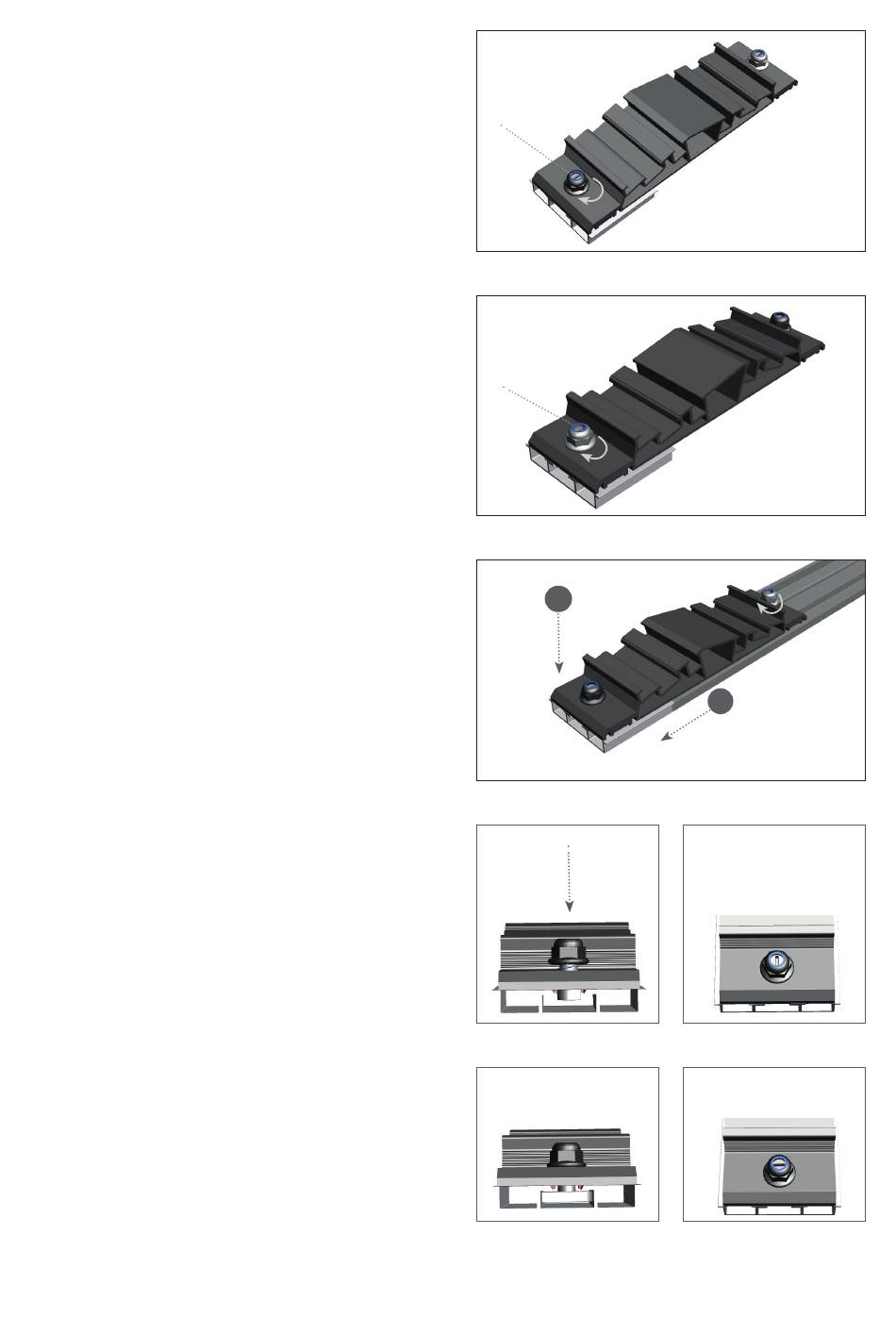

Die kurzen Schienenstücke (60 mm) bilden jeweils den
Anfang jeder Aufständerungsreihe, daher bietet es sich
an diese kurzen Stücke an den ersten vorderen Fuß
vorzumontieren.
Der vordere Fuß dient hier als Verbinder zwischen den
Schienen sowie zur Ausrichtung des Moduls. Für die
weiteren Schienenstücke einer Reihe dient der vordere
Fuß als Verbinder, da er sowohl für die 10° als auch
die 15° Aufständerung gedacht ist.
Die 15° Seite des Fußes ist durch eine schwarze Mutter
gekennzeichnet. Zur Aufständerung eines 15° Systems,
muss die schwarze Mutter demnach nach Süden zei-
gen.
Montageschritte
•
Die kurzen Bodenschienen (60 mm) am vorderen
Fuß vormontieren.
•
Nächstes Schienenstück auf Stoß an das kurze
Schienenstück heranschieben und mit dem
vorderen Fuß montieren.
•
Ausrichten der vormontierten Bodenschienen
rechtwinklig zur Ausrichtungslinie mithilfe einer
Schnur.
•
Der Abstand zwischen den Bodenschienen ent
spricht ungefähr der Modullänge. Es bietet sich
an dieses bei der Montage der Module noch mal
genau anzupassen.
•
Noch nicht festgezogene Schrauben, auch erkenn-
bar an dem Schlitz (siehe Bild 5.1-4 und 5.1-5)
•
Festgezogene Schrauben, auch erkennbar an dem
Schlitz (siehe Bild 5.1-6 und 5.1-7)
Montageanleitung Light-S ProLine
15° (black)
Bild 5.1-1
10° (normal)
Bild 5.1-2
1
Bild 5.1-3
Bild 5.1-4
Bild 5.1-6
16 Nm
2
Bild 5.1-5
Bild 5.1-7
11
