5.5 Montage der Module
Bei der Montage der Module werden Clickstones
verwendet. Der Clickstone ist ein spezieller Klip, mit dem
die Modulhalter im Schienenkanal befestigt werden.
Für die Montage benötigen Sie ausschließlich einen
Innensechskantschlüssel (5 mm). Sie können den Click-
stone von oben in den Schienenkanal einsetzen.
Die Modulendhalter können je ein Modul halten. Die
Modulhalter werden zwischen zwei Modulen positioniert.
Montageschritte:
•
Modul auflegen, so dass dieses ca. 21,5mm auf den-
Stützen aufliegt.
•
Clickstone leicht schräg in den Schienenkanal
einsetzen.
•
Clickstone nach unten drücken. Auf hörbares Einrasten
in der Grundschiene achten.
•
Innensechskantschraube mit 8 Nm festziehen
Die Nasen auf der Innenseite des Clickstones sind so
konstruiert, dass sie bei angezogener Schraube ein Aus-
klicken mechanisch verhindern. Entsprechend muss die
Schraube erst wieder bis oberhalb der Nasen
herausgedreht werden, bevor der Clickstone durch
zusammendrücken und anheben wieder aus der Grund-
schiene entfernt werden kann.
HINWEIS!
i
Die Form des Clickstones stimmt genau
mit dem Profil des Schienenkanals
überein. Er ist bewusst schwerläufig
konstruiert, um bei vertikalem
Schienenverlauf ein ungewolltes
Verrutschen zu verhindern.
Zum Verschieben des Clickstones leicht
von oben auf die Schraube drücken und
den Stein mit etwas Druck längs des
Scheinenkanals bewegen.
16

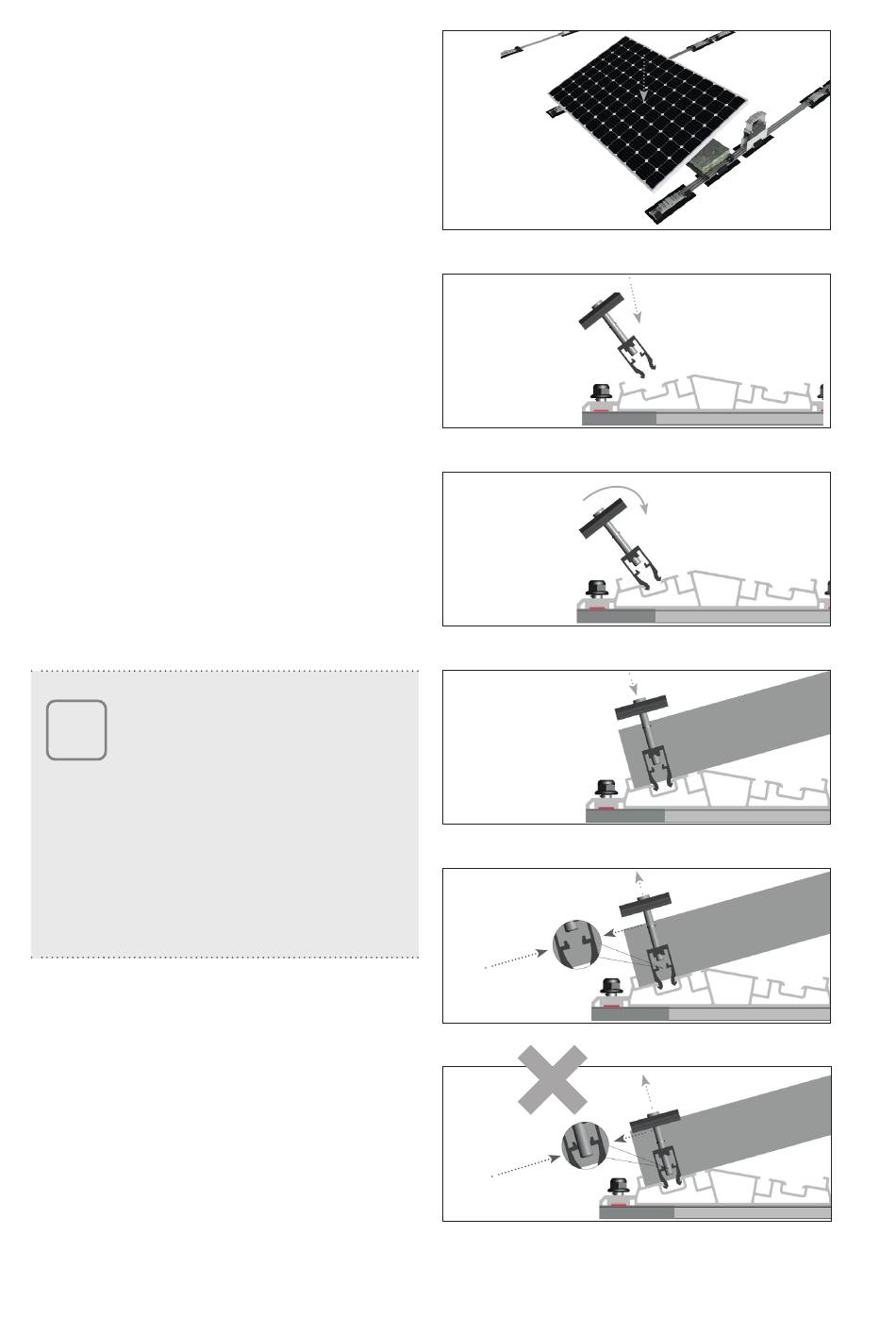

Bild 5.5-1
Bild 5.5-2
Bild 5.5-3
16 Nm
Bild 5.5-4
Bild 5.5-6
Bild 5.5-5
Montageanleitung Light-S ProLine
