Achten Sie darauf, daß das Gerät sicher befestigt wird. Vergewissern Sie sich, daß die
Verankerung stabil ist.
Den Projektor (in der gewünschten Position) an der dafür vorgesehenen Bohrung im Bügel des Gehäuses
befestigen. Die Bohrung hat einen Durchmesser von 8mm.
Sichern Sie den Projektor immer mit einem Sicherheitsfangseil.

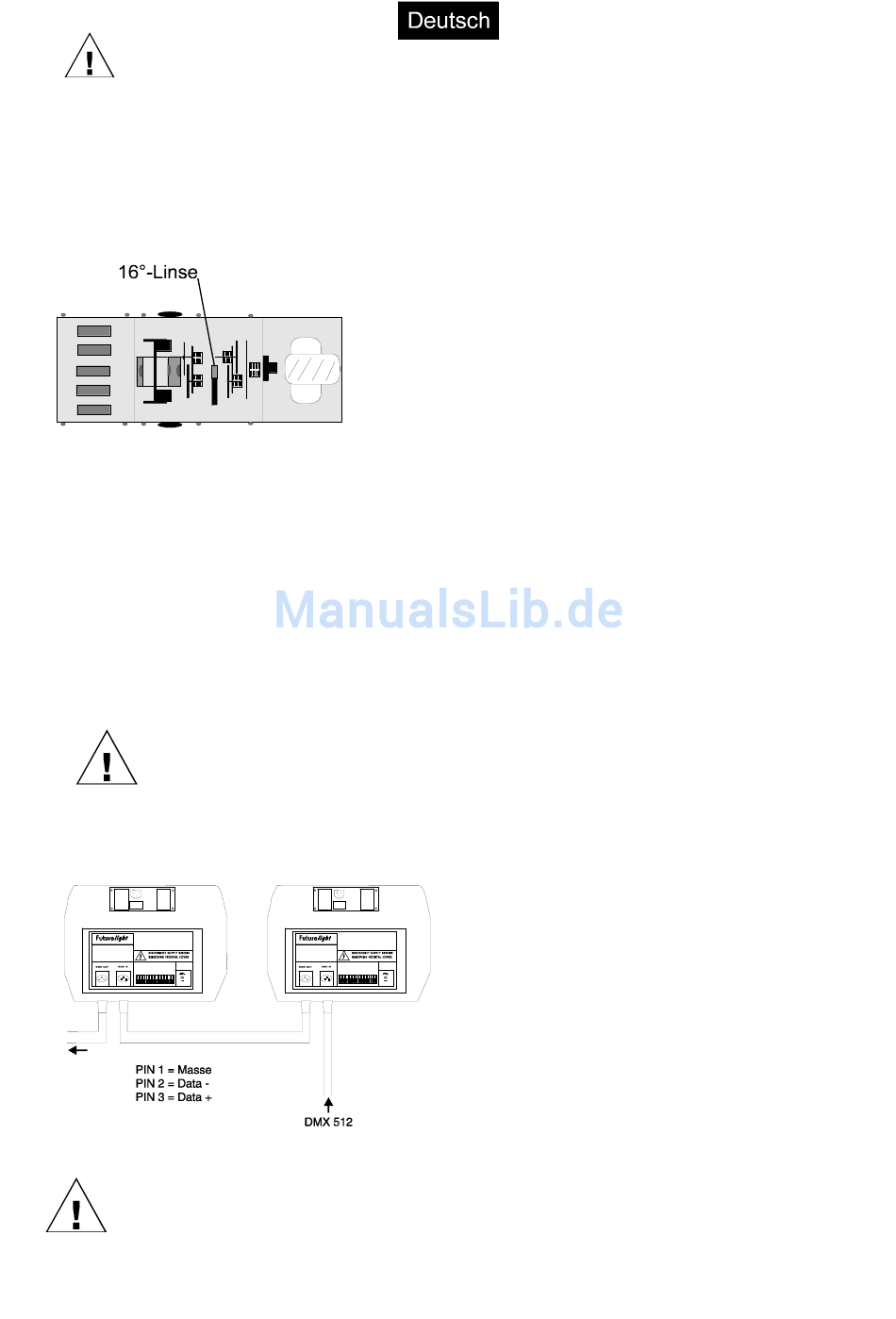

Ihr VOYAGER wird mit einer zusätzlichen Linse geliefert, die im Gerät integriert ist und den Abstrahlwinkel
der Projektionen auf 16° festlegt. Sollten Sie einen verkleinerten Abstrahlwinkel wünschen, können Sie den
Abstrahlwinkel auf 8° reduzieren, indem Sie die Linse aus dem "Lichtstrahl" klappen.
Vorgehensweise: Unbedingt den Netzstecker ziehen und Gerät ggf. abkühlen lassen. Öffnen Sie die
Gehäusesschrauben und entfernen Sie die Abdeckung. Die Linse befindet sich zwischen den Gobos und
dem Effektrad und ist an einem Bügel montiert. Klappen Sie nun die Linse vorsichtig aus dem "Lichtstrahl".
Schließen Sie die Abdeckung wieder und ziehen Sie die Gehäuseschrauben fest.
3.2 Anschluß ans Netz
Schließen Sie das Gerät folgendermaßen ans Netz an:
- Braun: Außenleiter
- Blau: Neutralleiter
- Grün/Gelb: Schutzleiter
Lassen Sie den elektrischen Anschluß nur von einem qualifizierten Fachmann
durchführen!
3.3. Anschluß an den DMX 512 Controller / Verbindung Projektor-Projektor
Achten Sie darauf, daß die Adern an keiner Stelle in Kontakt miteinander kommen. Die
Scanner werden ansonsten nicht bzw. nicht korrekt funktionieren.
Die Verbindung zwischen Controller und Projektor,
sowie zwischen Projektor und Projektor, muß mit
einem zweipoligen geschirmten Kabel erfolgen.
Steckverbindung 3pol XLR Stecker.
Achtung: Am letzten Scanner muß die DMX-Leitung
durch einen 120 Ω Widerstand abgeschlossen
werden. Dazu wird der Widerstand in einen XLR-
Stecker eingelötet und in den DMX-Out-Ausgang am
letzten Scanner gesteckt.
