27. Ersatzteile / spare parts IP23

Pos. Bezeichnung
1 Griffrohr Plasma 25/40 IP23
2 Kunststoffschale Griffrohr
3 Frontfolie Plasma 40
4 Brenner, siehe Nr. 29
5 Gurthalteblech Plasma 25ci
6 Haube Plasma 25/40 IP23
7 Gehäuse Plasma 40 IP23
8 Kabelverschraubung M25x1,5
Gegenmutter M25x1,5
9 Kabelverschraubung M20x1,5
Gegenmutter M20x1,5
10 Massekabel Plasma 25ci - 10mm²
Operating manual

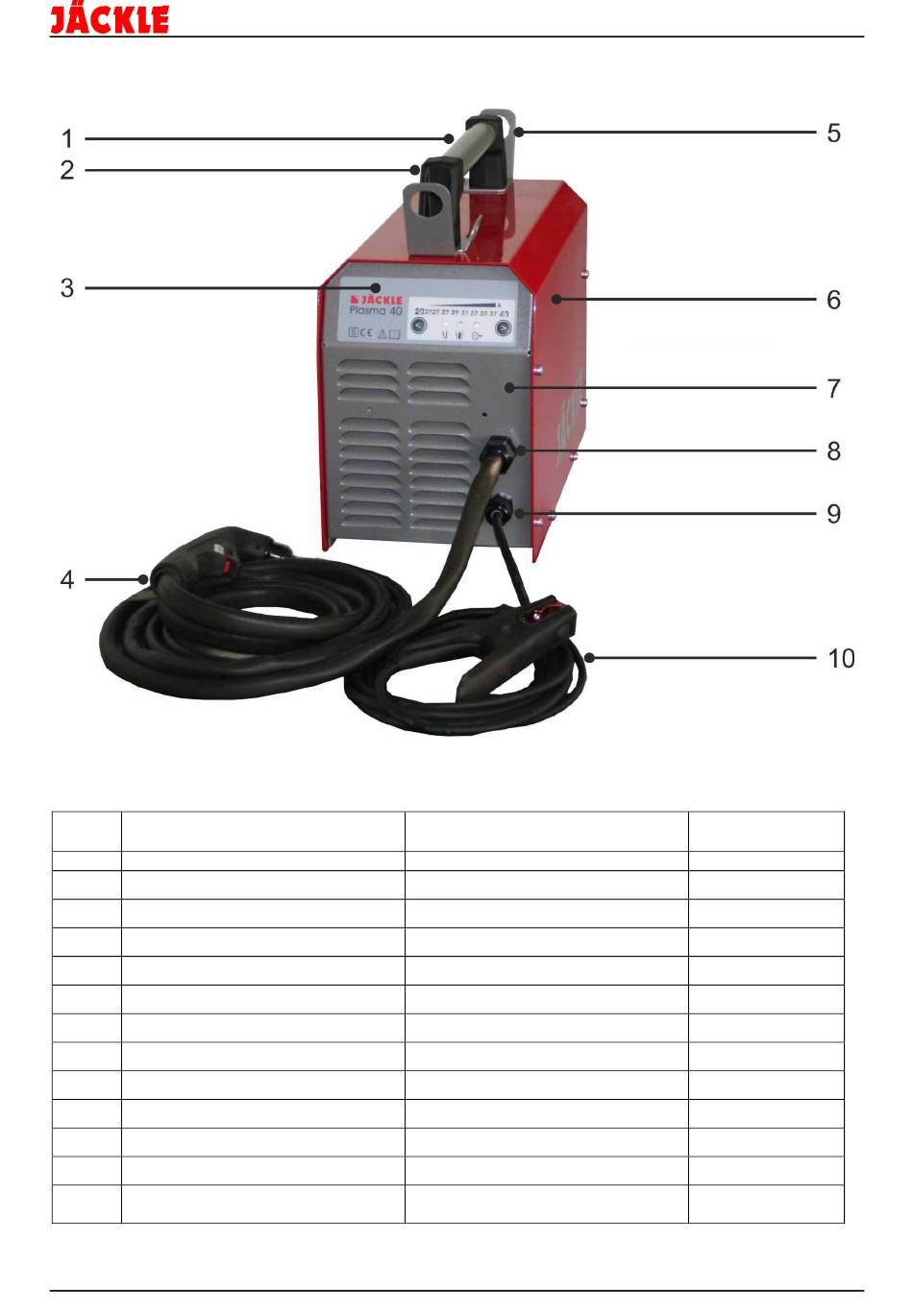

Frontansicht / frontview IP23
Designation
Handle Plasma 25/40 IP23
Mounting unit handle
Front label Plasma 40
Torch, look Nr. 29
Transport sheet Plasma 25ci
Case top Plasma 25/40 IP23
Housing Plasma 40 IP23
Screwed cable gland M25x1,5
Nut M25x1,5
Screwed cable gland M20x1,5
Nut M20x1,5
Work piece cable Plasma 25ci -
10mm²
Plasma 40i
Numme
number
715.021.104
305.235.002
304.021.105
-
715.021.105
715.021.103
715.021.111
420.025.001
420.025.002
420.700.001
420.700.002
702.100.001
