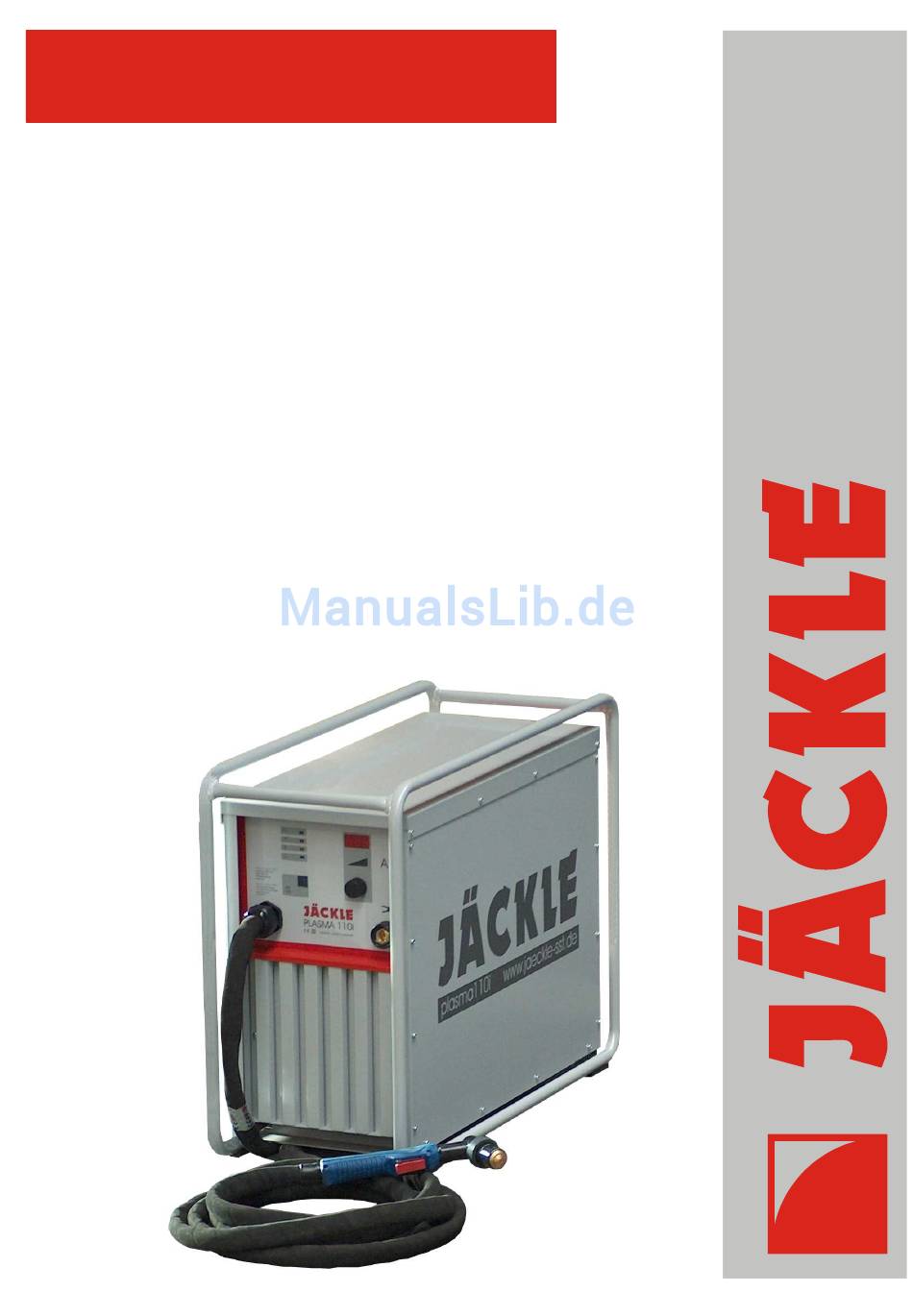

- Seite 1 B E T R I E B S A N L E I T U N G B E T R I E B S A N L E I T U N G MIG/MAG PLASMA Plasma 110 IP44...
- Seite 2 Allgemeine Informationen: Diese Betriebsanleitung soll Sie dabei unterstützen, mit dem Schneidgerät effektiv und sicher zu arbeiten. Bitte lesen Sie die Anleitung vor Inbetriebnahme der Anlage gründlich durch. Die Informationen dieser Betriebsanleitung müssen dem Bedienungspersonal zugänglich gemacht werden. Die Anleitung sollte als Nachschlagewerk immer griffbereit in der Nähe der Anlage sein.
-
Seite 3: Eg-Konformitätserklärung
Plasma 110 IP44 EG-KONFORMITÄTSERKLÄRUNG Hersteller: Jäckle Schweiß- und Schneidtechnik GmbH Riedweg 4 D – 88339 Bad Waldsee Hiermit erklären wir, daß nachfolgend aufgeführte Stromquelle den Sicherheitsanforderungen der EG-Richtlinien entspricht. Bezeichnung der Anlage: Plasmaschneidanlage Typ der Anlage: Plasma 110 IP44 Einschlägige EG-Richtlinien: EMV-Richtlinie 2004/108/EG (seit 20.07.2007) -
Seite 4: Inhaltsverzeichnis
Störungen, Fehler, Ursache, Beseitigung ............... 13 Ersatzteilliste ......................15 Schaltplan ....................... 19 Abbildungsverzeichnis Abbildung 5.1 Bedienelemente .................... 9 Abbildung 11.1 Frontansicht ....................15 Abbildung 11.2 Seitenansichten ..................17 Schaltplan Plasma 110 IP44....................19 Irrtümer und technische Änderungen vorbehalten Version 2.02 Dezember 2008... -
Seite 5: Allgemeines Zum Plasmaschneiden
Plasma 110 IP44 1. Allgemeines zum Plasmaschneiden 1.1 Funktionsweise Im Plasmabrenner wird die Luft durch einen elektrischen Lichtbogen auf eine extrem hohe Temperatur erhitzt. Dabei bildet sich ein elektrisch leitfähiges Plasma, durch das der Schneidstrom von der Elektrode zum Werkstück fließen kann. Die Schneiddüse mit einer kleinen Bohrung schnürt den Schneidstrom ein und bewirkt dadurch einen stark... -
Seite 6: Sicherheitshinweise
Plasma 110 IP44 2. Sicherheitshinweise Die Anlage ist nach den einschlägigen internationalen Normen gebaut. Wie bei jedem technischen Produkt können aber von der Anlage bei unsachgemäßer oder nicht bestimmungsgemäßer Benutzung Gefahren ausgehen. Die Anlage ist ausschließlich für das Plasmaschneidverfahren bestimmt. Das Bedienungspersonal muss über die Sicher- heitshinweise unterrichtet werden. -
Seite 7: Verhütung Von Elektrischen Schlägen
Plasma 110 IP44 2.2 Verhütung von elektrischen Schlägen Warnung: Das Berühren stromführender Teile kann tödliche elektrische Schläge oder schwere Verbrennungen verursachen. Beim Schneiden entsteht ein Stromkreis über den Brenner, das Werkstück (alle damit verbundenen Teile) und das Massekabel, zurück in die Anlage. Dieser Stromkreis darf während des Schneidens nicht direkt berührt bzw. -
Seite 8: Strahlung
Plasma 110 IP44 2.3 Strahlung Die Strahlung des Lichtbogens kann zu Augenschä- den und Hautverbrennungen führen. Deshalb sollte zum Schutz der Augen ein Schweißschild oder ein Schutzhelm verwendet werden. Die Haut muss durch geeignete Schutzbekleidung (Schweißerhandschuhe, Lederschürze, Sicherheits- schuhe) geschützt werden. -
Seite 9: Gasdruckausrüstung
Plasma 110 IP44 2.5 Rauchgas Beim Schneiden entstehen Rauchgase bzw. toxische Dämpfe. Deshalb darf die Schneidanlage nur in gut belüfteten Hallen, im Freien oder in geschlossenen Räumen mit starker Absaugung (am besten unterhalb der Schweißzone absaugen) verwendet werden. Der Schneidbereich des Werkstücks muss von Lösungs- und Entfettungsmitteln gereinigt werden, um die Bildung von Giftgasen zu vermeiden bzw. -
Seite 10: Weitere Vorschriften
Plasma 110 IP44 2.7 Weitere Vorschriften Neben den Hinweisen in dieser Betriebsanleitung sind die allgemeingültigen Sicherheitsvorschriften zu beachten, insbesondere die Unfallverhütungsvorschriften BGV A3 (Elektrische Anlagen und Betriebsmittel) und BGR 500 Kap. 2-26 (Schweißen, Schneiden und verwandte Arbeitsverfahren) Außerdem weisen wir darauf hin, dass die Anlage in bestimmten Einsatzbereichen trotz eingehaltener Aussendungsgrenzwerte elektromagnetische Störungen verursachen kann... -
Seite 11: Kurzbeschreibung

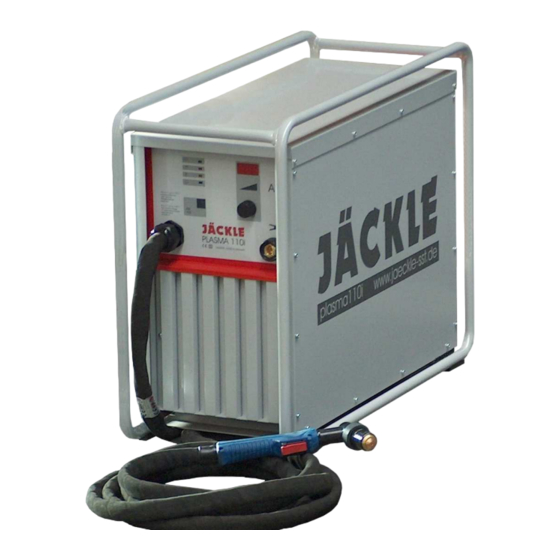

Plasma 110 IP44 3. Kurzbeschreibung Die Plasmaschneidanlage Plasma 110 IP44 ist durch den kompakten Aufbau, umgeben von einem stabilen Rohrrahmen, auch für den rauhen Montageeinsatz. geeignet. Brennerschlauchpaket und weitere erforderliche Leitungen können am Rohrrahmen umgehängt werden. Sie ist deshalb für den universellen Einsatz zum Handschneiden als auch für das Schneiden mit Automaten oder Robotern bestens geeignet. -
Seite 12: Technische Daten
Plasma 110 IP44 4. Technische Daten Anschlußspannung, 3 Phasen 400 V, 50 Hz Max. Leistungsaufnahme 19,8 kVA Absicherung 32 A träge Einstellbereich 20 - 100 A Max. Leerlaufspannung 250 V Einschaltdauer 70 % 100 A / 120 V Einschaltdauer 100 % 70 A / 108 V Max.Schneiddicke, Qualitätsschnitt... -
Seite 13: Bedienelemente
Plasma 110 IP44 5. Bedienelemente INVERTER - MADE IN GERMANY Abbildung 5.1 Bedienelemente Kontrollleuchte Netz Leuchtet, solange die Anlage eingeschaltet ist. Störleuchte Druckluftzufuhr Leuchtet bei unzureichender Druckluftzufuhr (weniger als 4,0 bar) auf. Nach beheben des Druckluftmangels ist die Anlage wieder betriebsbereit. -
Seite 14: Inbetriebnahme
Plasma 110 IP44 Potentiometer zur Schneidstromeinstellung Im betriebsbreiten Zustand , kann durch rechts- und linksdrehen des Potentiometers der gewünschte Schneidstrom zwischen 20 und 100A eingestellt werden. Dieser Wert wird auf dem Display (6) angezeigt. 6. Inbetriebnahme 6.1 Anlage aufstellen Achten Sie bei der Aufstellung auf ausreichenden Platz für Eintritt und Austritt der Kühlluft, damit die angegebene Einschaltdauer erreicht werden kann. -
Seite 15: Vorbereitung Zum Schneiden
Plasma 110 IP44 7. Vorbereitung zum Schneiden Geeignete Plasmadüse entsprechend nachfolgender Tabelle in den Brenner montieren. Eine zu große Plasmadüse verringert die Leistung und die Schnittqualität. Bei einer zu kleinen Düsenbohrung wird die Plasmadüse überlastet und zerstört. Schneidstrom 20 - 60 A... -
Seite 16: Pflege Und Sicherheitsprüfung
Plasma 110 IP44 8.2 Schneiden Zum Schneiden im Handschneidbetrieb leicht aufliegenden Brenner mit konstanter Geschwindigkeit über das Werkstück ziehen. Um einen optimalen Schnitt zu bekommen, ist es wichtig, daß man der Materialdicke entsprechend die richtige Schnittgeschwindigkeit einhält. Bei einer zu kleinen Schnittge- schwindigkeit wird die Schnittkante infolge starker Wärmeeinbringung unscharf. -
Seite 17: Störungen, Fehler, Ursache, Beseitigung
Plasma 110 IP44 10. Störungen, Fehler, Ursache, Beseitigung Störungen/Fehler Ursache Beseitigung Netz angeschlossen und Netzsicherung hat Netzsicherung prüfen, Hauptschalter auf „I“/. ausgelöst evtl. stärker absichern Kontrollleuchte Netzkabel unterbrochen Netzkabel prüfen Netzleuchtet nicht Sicherung defekt Sicherung im Gerät wechseln siehe auch Kap. 15 - Schaltplan Beim Drücken des Bren-... - Seite 18 Plasma 110 IP44 Störungen/Fehler Ursache Beseitigung Schlechtes Zünden Zu langsamer Druckabbau Brennertaster 1x kurz drücken u. während der in langen Brennerleitungen loslassen; nach wenigen Gasnachströmzeit Sekunden BT erneut drücken und schneiden Fehlercode ‚PIL’ Pilotwiderstand überhitzt Widerstand abkühlen bis Anzeige erlischt. Maschine auf Umschalten von Pilot -auf Schneidstrom überprüfen.
-
Seite 19: Ersatzteilliste
Plasma 110 IP44 11. Ersatzteilliste Abbildung 11.1 Frontansicht Betriebsanleitung Seite 15... - Seite 20 Plasma 110 IP44 Pos. Bezeichnung Nummer Haube Plasma 110 IP44 715.028.007 Filterdruckminderereinheit komplett mit 28, 29, 30 703.100.001 Filterdruckregler mit Manometer 351.140.004 Seitenblech Plasma 110 IP44 715.028.005 Klebeschild “JÄCKLE” 304.100.010 Netzkabel 4x4mm , 10m mit Stecker 32A 704.040.015 Kabelverschraubung M25x1,5 420.025.001...
-
Seite 21: Abbildung 11.2 Seitenansichten
Plasma 110 IP44 Abbildung 11.2 Seitenansichten Betriebsanleitung Seite 17... - Seite 22 Plasma 110 IP44 Pos. Bezeichnung Nummer Bedienplatte Plasma 110 IP44 600.095.031 Platine INV2xPIO 600.095.032 Steuertrafo 230/400V – 24/42V 462.024.018 Frontteil Plasma 110 IP44 715.028.001 EMV Filter Pl 110 600.028.003 Hauptschalter H233-41300-033N4 440.233.001 Rückenteil Plasma 110 IP44 715.028.002 Bodenblech Plasma 110 IP44 715.028.003...
-
Seite 23: Schaltplan
Spannung - Ist Flachband 26 pol. X200 X 41 Strom - Ist Ground 1/2 INV2xCBP Ground Flachband 20 pol. Bedienplatine Strom - Soll INV40CONT (Frontteil) +10V Ref-Spannung Ventilator (Oben) Starttaster 10 pol. Starttaster Strom fließt X 70 I>0 Strom fließt Flachband Flachband Netzent-... - Seite 24 JÄCKLE Schweiß- u. Schneidtechnik GmbH Riedweg 4 u. 9 D-88339 Bad Waldsee GERMANY www.jaeckle-sst.de info@jaeckle-sst.de Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Irrtümer und Änderungen vorbehalten. Contents corresponding to technical standard at printing. Errors and subjects to change without notice excepted. 05/09, online: www.jaeckle-sst.de, copyrightJÄCKLE GmbH Bad Waldsee, Germany...
