Controindicazioni
Non utilizzare il sistema SleepCube se le vie respiratorie superiori sono state bypassate. La terapia a pressione positiva
delle vie respiratorie può essere controindicata in alcuni pazienti affetti dalle seguenti patologie preesistenti:
•
grave enfisema polmonare;
•
pneumotorace o pneumomediastino;
•
ipotensione patologica, in particolare se associata a ridotto volume intravascolare;
•
disidratazione;
•
perdita di liquido cerebrospinale, intervento chirurgico o trauma recenti a carico del cranio.

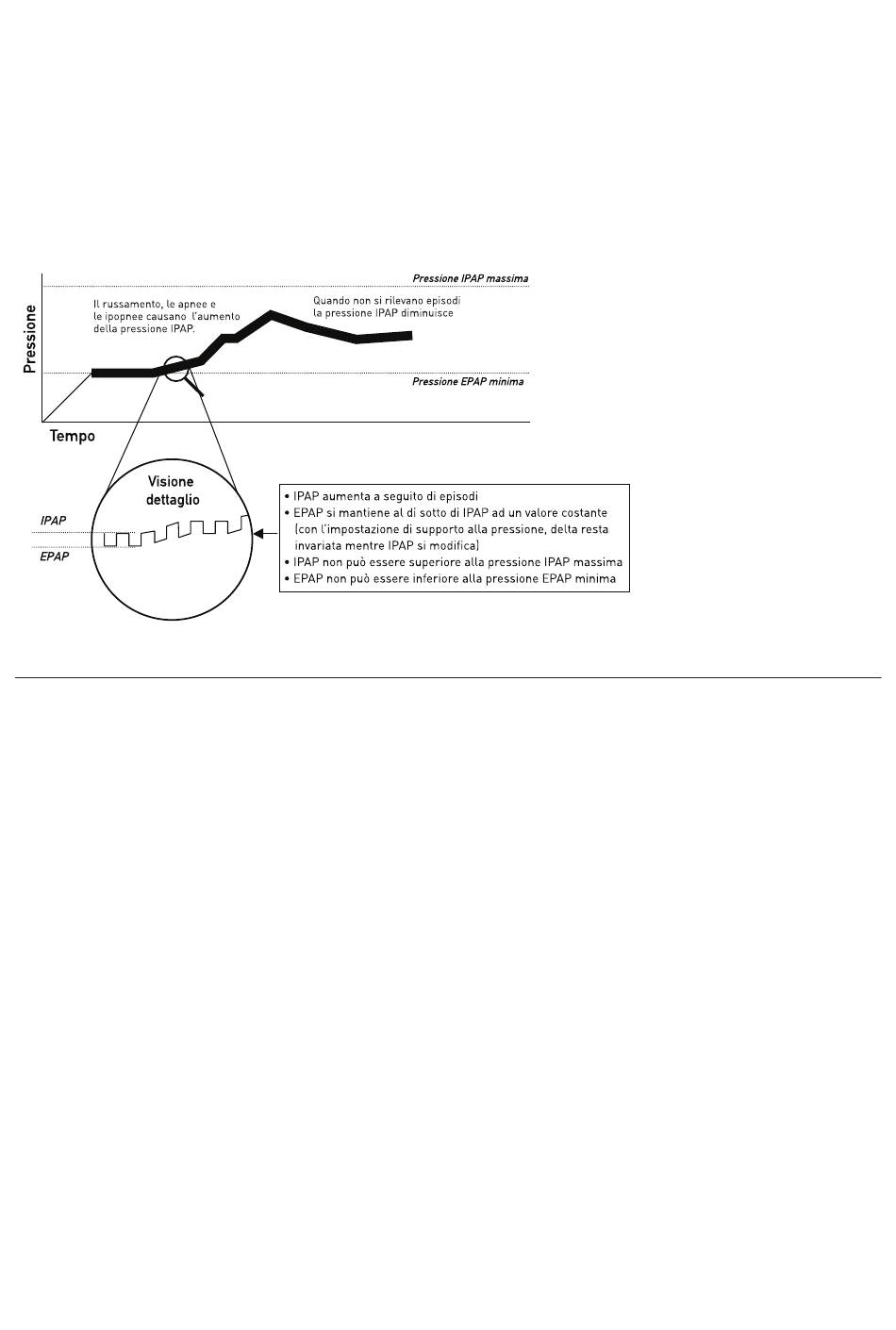

Diagramma di funzionamento AutoBilevel
AutoBilevel si usa normalmente per pazienti OSA con pressioni di prescrizione più alte.
FUNZIONI CHIAVE
Dispositivo DeVilbiss SleepCube (figura
A e B)
1.
Tastierino/display LCD (figura C)
2.
Porta di alimentazione dell'aria posteriore
3.
Porta di alimentazione dell'aria inferiore (per
umidificatore opzionale)
4.
Tappo porta dell'alimentazione dell'aria
5.
Connettore di alimentazione del riscaldatore (per
umidificatore opzionale)
6.
Connettore per corrente alternata
7.
Connettore per corrente continua
8.
Porta di dati
9.
Cavo di alimentazione (idoneo alla presa a muro)
(non illustrato)
10. Apertura filtro ingresso dell'aria
11. Connettore coperchio (non illustrato)
Tastierino (figura C)
1.
Interruttore On/Off
2.
Voce precedente
3.
Voce successiva
4.
Ritardo
5.
Riduci valore
6.
Aumenta valore
7.
LED di accensione del riscaldatore (per umidificatore
opzionale)
Chiedere al proprio servizio di home care informazioni sulle
maschere, attrezzature e accessori DeVilbiss.
IT - 94
(Pagina 2, Figura A-F)
Cradle dell'umidificatore (figura D)
1.
Piastra riscaldatore
2.
Connettore di alimentazione del riscaldatore
3.
Coperchio morbido del vano per il connettore di
alimentazione del riscaldatore (in basso)
4.
Ingresso di alimentazione dell'aria
5.
Uscita di alimentazione dell'aria
6.
Pulsante di rilascio del generatore di flusso
7.
Linguette di blocco del generatore di flusso
Camera dell'acqua (figura E)
1.
Coperchio della camera
2.
Base della camera
3.
Piastra di trasferimento calore (in basso)
4.
Guarnizione
5.
Indicatori di livelli dell'acqua (anteriore e laterali)
6.
Chiusura di sblocco della camera
7.
Leva per lo smontaggio della camera
Sistema di gestione della terapia
(figura F)
1.
Modulo SmartLink
(opzionale)
®
SE-DV57-2
