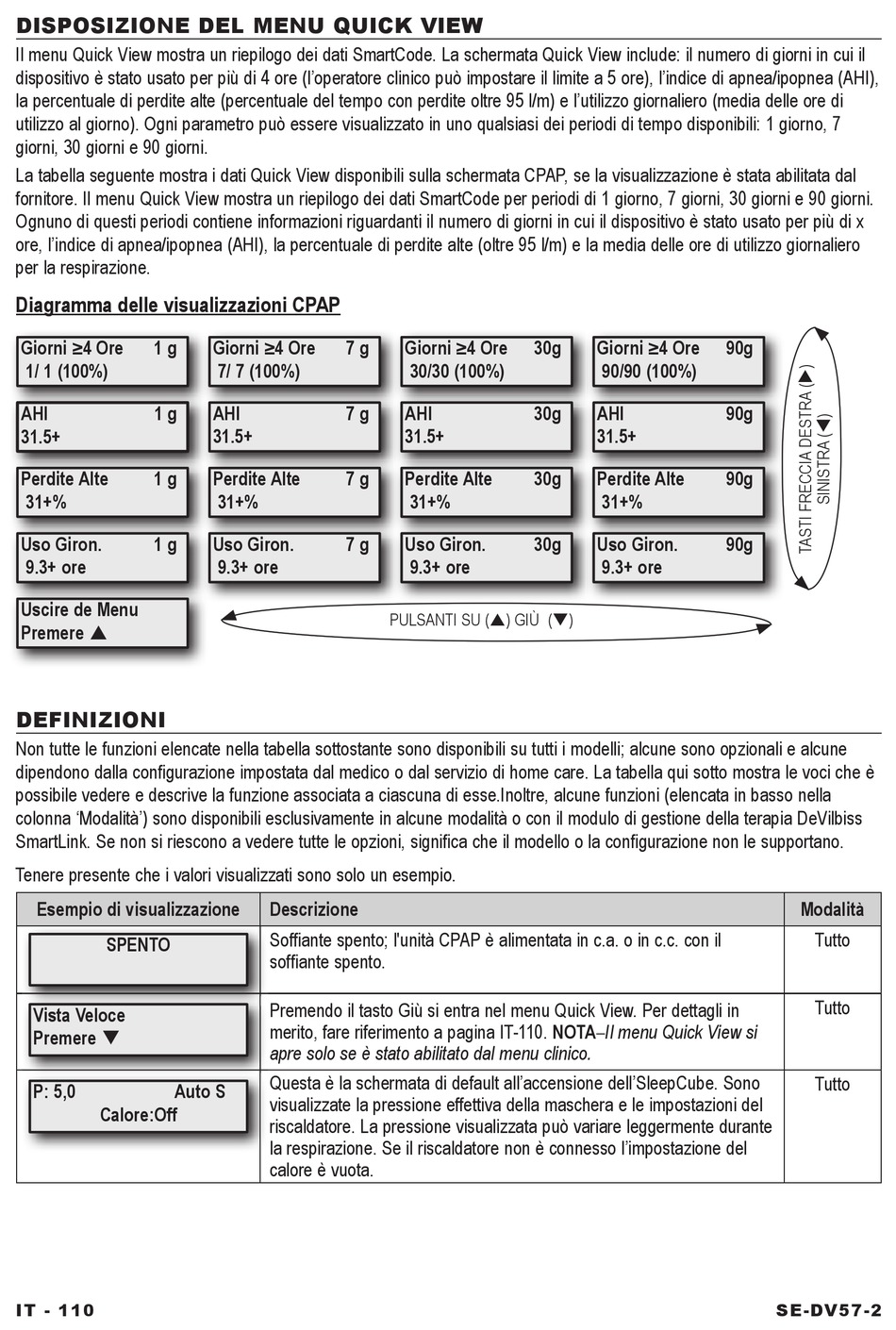

DISPOSIZIONE DEL MENU QUICK VIEW
Il menu Quick View mostra un riepilogo dei dati SmartCode. La schermata Quick View include: il numero di giorni in cui il
dispositivo è stato usato per più di 4 ore (l'operatore clinico può impostare il limite a 5 ore), l'indice di apnea/ipopnea (AHI),
la percentuale di perdite alte (percentuale del tempo con perdite oltre 95 l/m) e l'utilizzo giornaliero (media delle ore di
utilizzo al giorno). Ogni parametro può essere visualizzato in uno qualsiasi dei periodi di tempo disponibili: 1 giorno, 7
giorni, 30 giorni e 90 giorni.
La tabella seguente mostra i dati Quick View disponibili sulla schermata CPAP, se la visualizzazione è stata abilitata dal
fornitore. Il menu Quick View mostra un riepilogo dei dati SmartCode per periodi di 1 giorno, 7 giorni, 30 giorni e 90 giorni.
Ognuno di questi periodi contiene informazioni riguardanti il numero di giorni in cui il dispositivo è stato usato per più di x
ore, l'indice di apnea/ipopnea (AHI), la percentuale di perdite alte (oltre 95 l/m) e la media delle ore di utilizzo giornaliero
per la respirazione.
Diagramma delle visualizzazioni CPAP
Giorni ≥4 Ore 1 g
1/ 1 (100%)
AHI 1 g
31.5+
Perdite Alte 1 g
31+%
Uso Giron. 1 g
9.3+ ore
Uscire de Menu
Premere 
DEFINIZIONI
Non tutte le funzioni elencate nella tabella sottostante sono disponibili su tutti i modelli; alcune sono opzionali e alcune
dipendono dalla confi gurazione impostata dal medico o dal servizio di home care. La tabella qui sotto mostra le voci che è
possibile vedere e descrive la funzione associata a ciascuna di esse.Inoltre, alcune funzioni (elencata in basso nella
colonna 'Modalità') sono disponibili esclusivamente in alcune modalità o con il modulo di gestione della terapia DeVilbiss
SmartLink. Se non si riescono a vedere tutte le opzioni, signifi ca che il modello o la confi gurazione non le supportano.
Tenere presente che i valori visualizzati sono solo un esempio.
Esempio di visualizzazione
SPENTO
Vista Veloce
Premere 
P: 5,0 Auto S
Calore:Off
IT - 110
Giorni ≥4 Ore 7 g
7/ 7 (100%)
AHI 7 g
31.5+
Perdite Alte 7 g
31+%
Uso Giron. 7 g
9.3+ ore
Descrizione
Soffi ante spento; l'unità CPAP è alimentata in c.a. o in c.c. con il
soffi ante spento.
Premendo il tasto Giù si entra nel menu Quick View. Per dettagli in
merito, fare riferimento a pagina IT-110. NOTA–Il menu Quick View si
apre solo se è stato abilitato dal menu clinico.
Questa è la schermata di default all'accensione dell'SleepCube. Sono
visualizzate la pressione effettiva della maschera e le impostazioni del
riscaldatore. La pressione visualizzata può variare leggermente durante
la respirazione. Se il riscaldatore non è connesso l'impostazione del
calore è vuota.
Giorni ≥4 Ore 30g
30/30 (100%)
AHI 30g
31.5+
Perdite Alte 30g
31+%
Uso Giron. 30g
9.3+ ore
PULSANTI SU () GIÙ ()
Giorni ≥4 Ore 90g
90/90 (100%)
AHI 90g
31.5+
Perdite Alte 90g
31+%
Uso Giron. 90g
9.3+ ore
Modalità
Tutto
Tutto
Tutto
SE-DV57-2
