DeVilbiss SleepCube DV57 Betriebsanweisung Seite 43

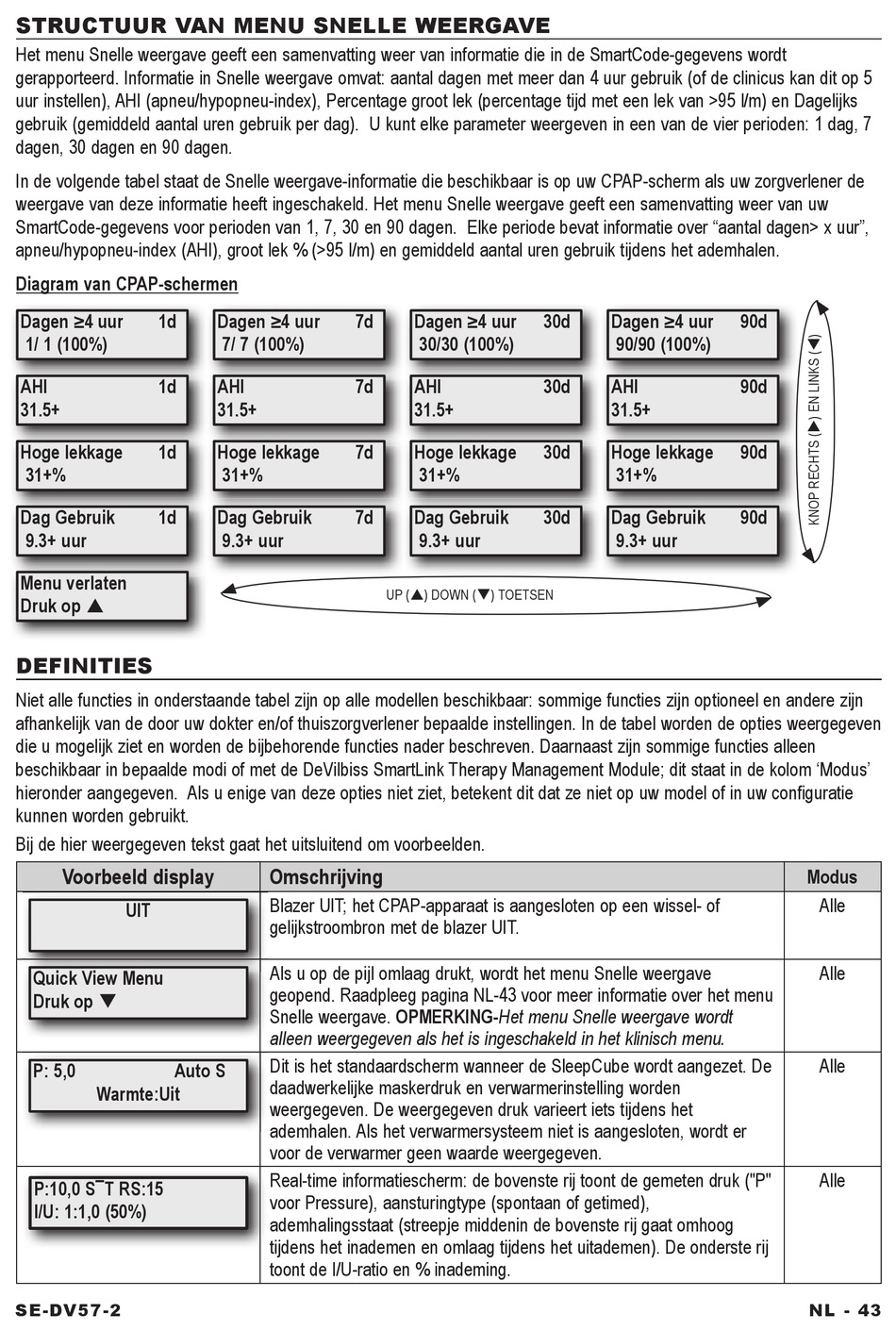

STRUCTUUR VAN MENU SNELLE WEERGAVE
Het menu Snelle weergave geeft een samenvatting weer van informatie die in de SmartCode-gegevens wordt
gerapporteerd. Informatie in Snelle weergave omvat: aantal dagen met meer dan 4 uur gebruik (of de clinicus kan dit op 5
uur instellen), AHI (apneu/hypopneu-index), Percentage groot lek (percentage tijd met een lek van >95 l/m) en Dagelijks
gebruik (gemiddeld aantal uren gebruik per dag). U kunt elke parameter weergeven in een van de vier perioden: 1 dag, 7
dagen, 30 dagen en 90 dagen.
In de volgende tabel staat de Snelle weergave-informatie die beschikbaar is op uw CPAP-scherm als uw zorgverlener de
weergave van deze informatie heeft ingeschakeld. Het menu Snelle weergave geeft een samenvatting weer van uw
SmartCode-gegevens voor perioden van 1, 7, 30 en 90 dagen. Elke periode bevat informatie over "aantal dagen> x uur",
apneu/hypopneu-index (AHI), groot lek % (>95 l/m) en gemiddeld aantal uren gebruik tijdens het ademhalen.
Diagram van CPAP-schermen
Dagen ≥4 uur 1d
1/ 1 (100%)
AHI 1d
31.5+
Hoge lekkage 1d
31+%
Dag Gebruik 1d
9.3+ uur
Menu verlaten
Druk op 
DEFINITIES
Niet alle functies in onderstaande tabel zijn op alle modellen beschikbaar: sommige functies zijn optioneel en andere zijn
afhankelijk van de door uw dokter en/of thuiszorgverlener bepaalde instellingen. In de tabel worden de opties weergegeven
die u mogelijk ziet en worden de bijbehorende functies nader beschreven. Daarnaast zijn sommige functies alleen
beschikbaar in bepaalde modi of met de DeVilbiss SmartLink Therapy Management Module; dit staat in de kolom 'Modus'
hieronder aangegeven. Als u enige van deze opties niet ziet, betekent dit dat ze niet op uw model of in uw confi guratie
kunnen worden gebruikt.
Bij de hier weergegeven tekst gaat het uitsluitend om voorbeelden.
Voorbeeld display
UIT
Quick View Menu
Druk op 
P: 5,0 Auto S
Warmte:Uit
P:10,0 S – T RS:15
I/U: 1:1,0 (50%)
SE-DV57-2
Dagen ≥4 uur 7d
7/ 7 (100%)
AHI 7d
31.5+
Hoge lekkage 7d
31+%
Dag Gebruik 7d
9.3+ uur
UP () DOWN () TOETSEN
Omschrijving
Blazer UIT; het CPAP-apparaat is aangesloten op een wissel- of
gelijkstroombron met de blazer UIT.
Als u op de pijl omlaag drukt, wordt het menu Snelle weergave
geopend. Raadpleeg pagina NL-43 voor meer informatie over het menu
Snelle weergave. OPMERKING-Het menu Snelle weergave wordt
alleen weergegeven als het is ingeschakeld in het klinisch menu.
Dit is het standaardscherm wanneer de SleepCube wordt aangezet. De
daadwerkelijke maskerdruk en verwarmerinstelling worden
weergegeven. De weergegeven druk varieert iets tijdens het
ademhalen. Als het verwarmersysteem niet is aangesloten, wordt er
voor de verwarmer geen waarde weergegeven.
Real-time informatiescherm: de bovenste rij toont de gemeten druk ("P"
voor Pressure), aansturingtype (spontaan of getimed),
ademhalingsstaat (streepje middenin de bovenste rij gaat omhoog
tijdens het inademen en omlaag tijdens het uitademen). De onderste rij
toont de I/U-ratio en % inademing.
Dagen ≥4 uur 30d
30/30 (100%)
AHI 30d
31.5+
Hoge lekkage 30d
31+%
Dag Gebruik 30d
9.3+ uur
Dagen ≥4 uur 90d
90/90 (100%)
AHI 90d
31.5+
Hoge lekkage 90d
31+%
Dag Gebruik 90d
9.3+ uur
Modus
Alle
Alle
Alle
Alle
NL - 43
