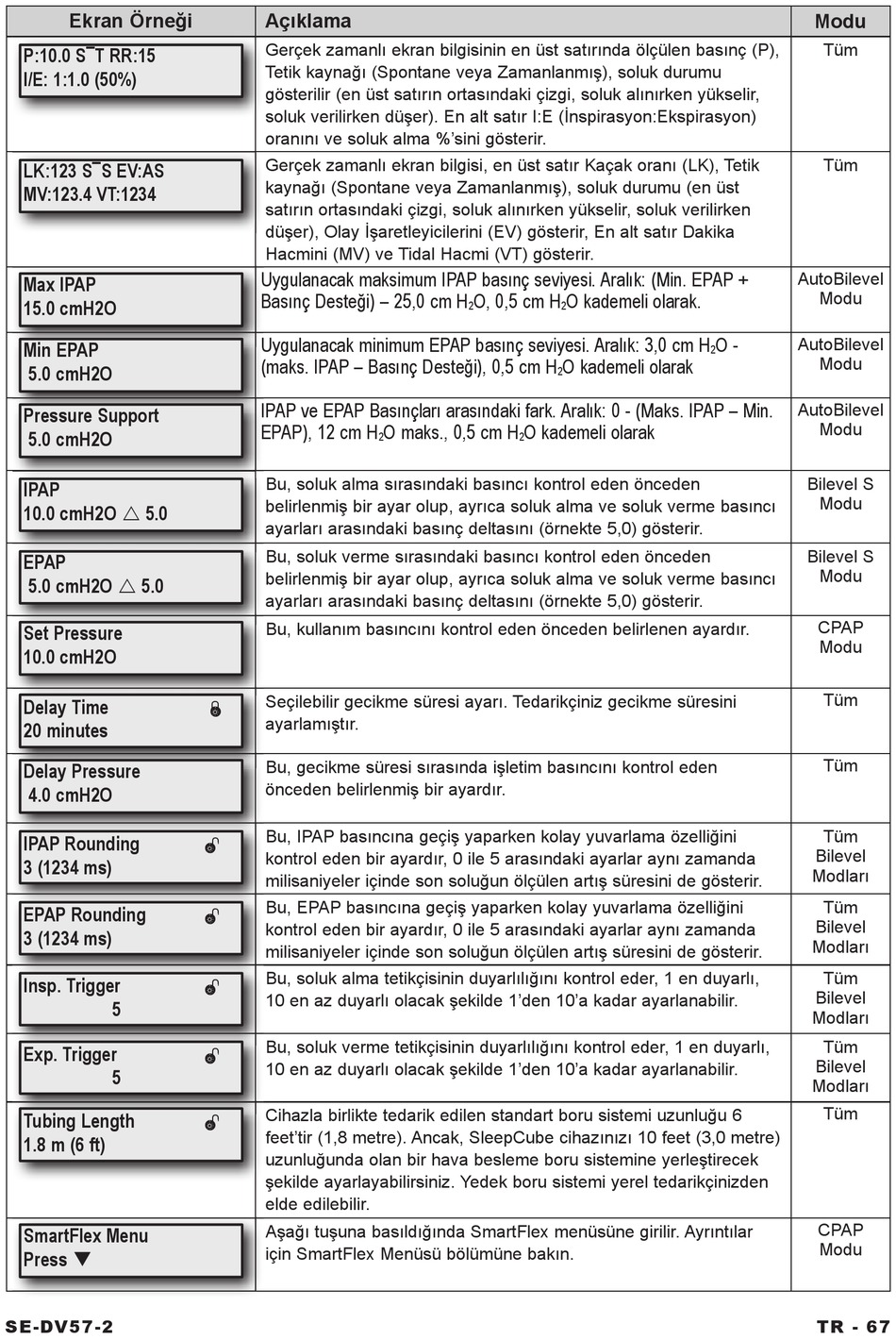

DeVilbiss SleepCube DV57 Betriebsanweisung Seite 67

Ekran Örneği
–
P:10.0 S T RR:15
I/E: 1:1.0 (50%)
–
LK:123 S S EV:AS
MV:123.4 VT:1234
Max IPAP
15.0 cmH2O
Min EPAP
5.0 cmH2O
Pressure Support
5.0 cmH2O
IPAP
10.0 cmH2O r 5.0
EPAP
5.0 cmH2O r 5.0
Set Pressure
10.0 cmH2O
Delay Time
20 minutes
Delay Pressure
4.0 cmH2O
IPAP Rounding
3 (1234 ms)
EPAP Rounding
3 (1234 ms)
Insp. Trigger
5
Exp. Trigger
5
Tubing Length
1.8 m (6 ft)
SmartFlex Menu
Press 
SE-DV57-2
Açıklama
Gerçek zamanlı ekran bilgisinin en üst satırında ölçülen basınç (P),
Tetik kaynağı (Spontane veya Zamanlanmış), soluk durumu
gösterilir (en üst satırın ortasındaki çizgi, soluk alınırken yükselir,
soluk verilirken düşer). En alt satır I:E (İnspirasyon:Ekspirasyon)
oranını ve soluk alma %'sini gösterir.
Gerçek zamanlı ekran bilgisi, en üst satır Kaçak oranı (LK), Tetik
kaynağı (Spontane veya Zamanlanmış), soluk durumu (en üst
satırın ortasındaki çizgi, soluk alınırken yükselir, soluk verilirken
düşer), Olay İşaretleyicilerini (EV) gösterir, En alt satır Dakika
Hacmini (MV) ve Tidal Hacmi (VT) gösterir.
Uygulanacak maksimum IPAP basınç seviyesi. Aralık: (Min. EPAP +
Basınç Desteği) – 25,0 cm H
Uygulanacak minimum EPAP basınç seviyesi. Aralık: 3,0 cm H
(maks. IPAP – Basınç Desteği), 0,5 cm H
IPAP ve EPAP Basınçları arasındaki fark. Aralık: 0 - (Maks. IPAP – Min.
EPAP), 12 cm H
Bu, soluk alma sırasındaki basıncı kontrol eden önceden
belirlenmiş bir ayar olup, ayrıca soluk alma ve soluk verme basıncı
ayarları arasındaki basınç deltasını (örnekte 5,0) gösterir.
Bu, soluk verme sırasındaki basıncı kontrol eden önceden
belirlenmiş bir ayar olup, ayrıca soluk alma ve soluk verme basıncı
ayarları arasındaki basınç deltasını (örnekte 5,0) gösterir.
Bu, kullanım basıncını kontrol eden önceden belirlenen ayardır.
Seçilebilir gecikme süresi ayarı. Tedarikçiniz gecikme süresini

ayarlamıştır.
Bu, gecikme süresi sırasında işletim basıncını kontrol eden
önceden belirlenmiş bir ayardır.
Bu, IPAP basıncına geçiş yaparken kolay yuvarlama özelliğini

kontrol eden bir ayardır, 0 ile 5 arasındaki ayarlar aynı zamanda
milisaniyeler içinde son soluğun ölçülen artış süresini de gösterir.
Bu, EPAP basıncına geçiş yaparken kolay yuvarlama özelliğini

kontrol eden bir ayardır, 0 ile 5 arasındaki ayarlar aynı zamanda
milisaniyeler içinde son soluğun ölçülen artış süresini de gösterir.
Bu, soluk alma tetikçisinin duyarlılığını kontrol eder, 1 en duyarlı,

10 en az duyarlı olacak şekilde 1'den 10'a kadar ayarlanabilir.
Bu, soluk verme tetikçisinin duyarlılığını kontrol eder, 1 en duyarlı,

10 en az duyarlı olacak şekilde 1'den 10'a kadar ayarlanabilir.
Cihazla birlikte tedarik edilen standart boru sistemi uzunluğu 6

feet'tir (1,8 metre). Ancak, SleepCube cihazınızı 10 feet (3,0 metre)
uzunluğunda olan bir hava besleme boru sistemine yerleştirecek
şekilde ayarlayabilirsiniz. Yedek boru sistemi yerel tedarikçinizden
elde edilebilir.
Aşağı tuşuna basıldığında SmartFlex menüsüne girilir. Ayrıntılar
için SmartFlex Menüsü bölümüne bakın.
O, 0,5 cm H
2
O maks., 0,5 cm H O kademeli olarak
2 2
O kademeli olarak.
2
O -
2
O kademeli olarak
2
Modu
Tüm
Tüm
AutoBilevel
Modu
AutoBilevel
Modu
AutoBilevel
Modu
Bilevel S
Modu
Bilevel S
Modu
CPAP
Modu
Tüm
Tüm
Tüm
Bilevel
Modları
Tüm
Bilevel
Modları
Tüm
Bilevel
Modları
Tüm
Bilevel
Modları
Tüm
CPAP
Modu
TR - 67
