Verbindungs-Beispiele; Abb; Ejemplos De Conexión; Pag - Bpt DMVC/08 Handbuch Für Den Installateur

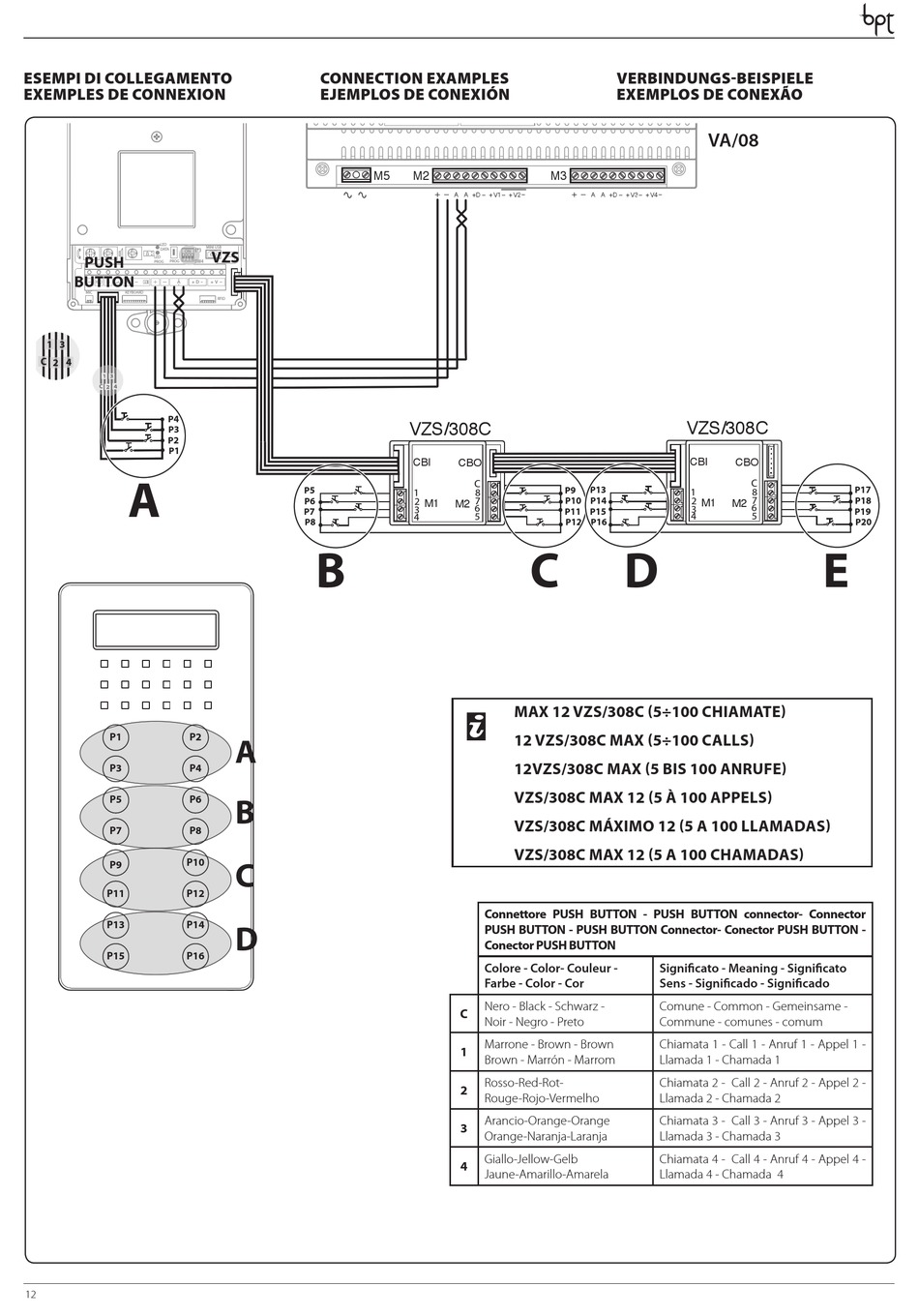

ESEMPI DI COLLEGAMENTO
EXEMPLES DE CONNEXION
LED
(*)
DATA
ON
PUSH
LED
1 2 3 4
PROG SW4
PROG
BUTTON
MIC KEYBOARD
1
3
C
2 4
1
3
C 2 4
P4
P3
P2
P1
A
P1 P2
P3 P4
P5 P6
P7 P8
P10
P9
P11 P12
P13 P14
P15 P16
12
+12V
M1
CONNECTION EXAMPLES
EJEMPLOS DE CONEXIÓN
M5
MINI USB
VZS
RFID
P5
P6
P7
P8
B
A
B
C
D
M2 M3
A A +D – +V1– +V2–
VZS/308C
CBI CBO
C
P9
1 8
2 M1 7
M2 P10
6
3
P11
5
4
P12
C
y MAX 12 VZS/308C (5÷100 CHIAMATE)
12 VZS/308C MAX (5÷100 CALLS)
12VZS/308C MAX (5 BIS 100 ANRUFE)
VZS/308C MAX 12 (5 À 100 APPELS)
VZS/308C MÁXIMO 12 (5 A 100 LLAMADAS)
VZS/308C MAX 12 (5 A 100 CHAMADAS)
Connettore PUSH BUTTON - PUSH BUTTON connector- Connector
PUSH BUTTON - PUSH BUTTON Connector- Conector PUSH BUTTON -
Conector PUSH BUTTON
Colore - Color- Couleur -
Farbe - Color - Cor
Nero - Black - Schwarz -
C
Noir - Negro - Preto
Marrone - Brown - Brown
1
Brown - Marrón - Marrom
Rosso-Red-Rot-
2
Rouge-Rojo-Vermelho
Arancio-Orange-Orange
3
Orange-Naranja-Laranja
Giallo-Jellow-Gelb
4
Jaune-Amarillo-Amarela
M4

VERBINDUNGS-BEISPIELE

EXEMPLOS DE CONEXÃO
VA/08
A A +D – +V3– +V4–
VZS/308C
CBI
CBO
C
P13
8
1
2 M1 7
P14 M2
6
3
P15
4 5
P16
D
Significato - Meaning - Significato
Sens - Significado - Significado
Comune - Common - Gemeinsame -
Commune - comunes - comum
Chiamata 1 - Call 1 - Anruf 1 - Appel 1 -
Llamada 1 - Chamada 1
Chiamata 2 - Call 2 - Anruf 2 - Appel 2 -
Llamada 2 - Chamada 2
Chiamata 3 - Call 3 - Anruf 3 - Appel 3 -
Llamada 3 - Chamada 3
Chiamata 4 - Call 4 - Anruf 4 - Appel 4 -
Llamada 4 - Chamada 4
P17
P18
P19
P20
E
