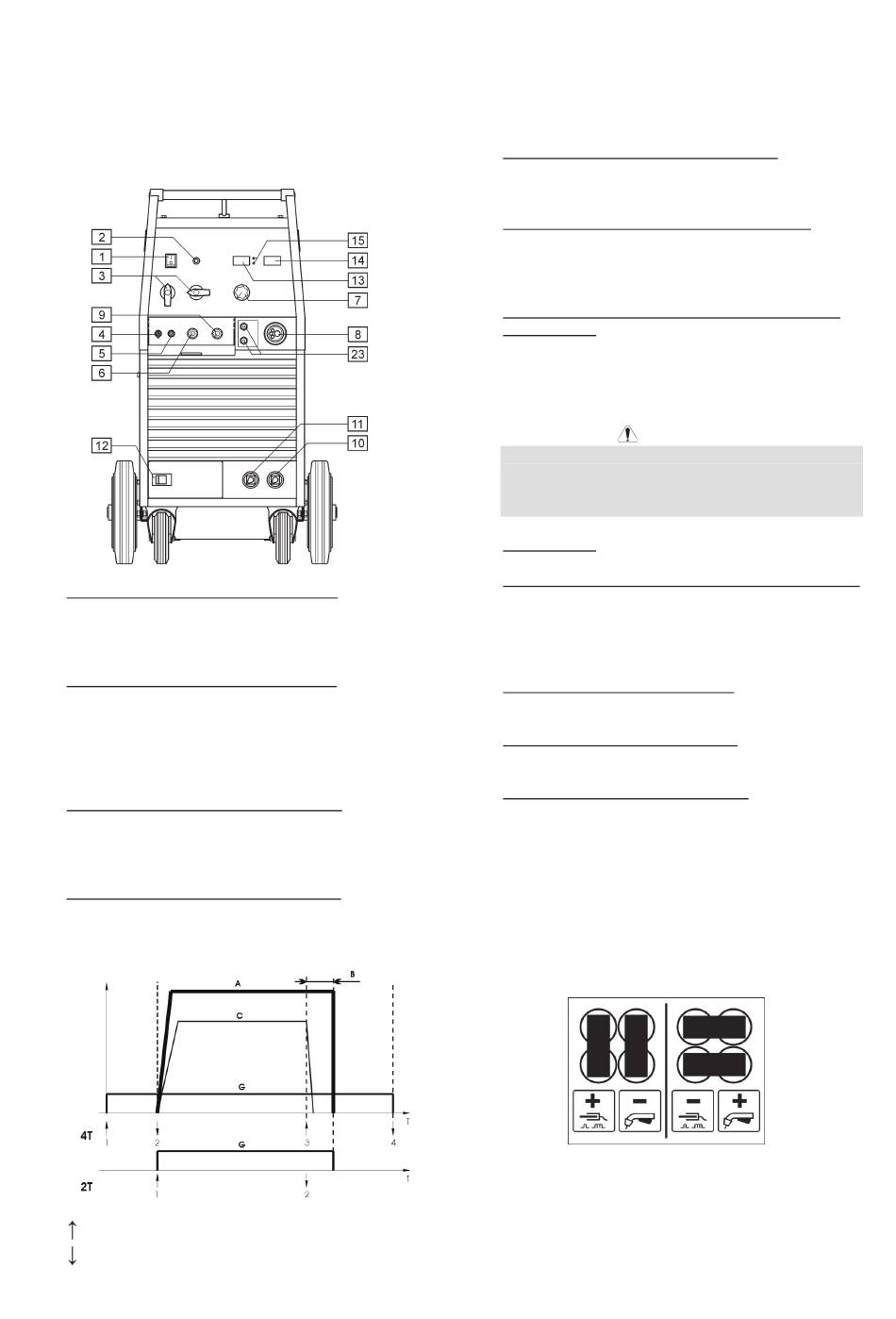

Riferirsi ai punti [1] e [20] delle immagini sotto.

Collegamenti in uscita

Riferirsi ai punti [8], [10] e [11] delle immagini sotto.
Comandi e possibilità operative
1. Interruttore generale e spia accensione: Dopo che
ci si è collegati alla alimentazione elettrica e si è
acceso l'interruttore generale, la spia si accende
indicando che la macchina è pronta a saldare.
2. Spia indicatrice di sovraccarico termico: Questa
luce si accende quando la macchina si surriscalda e
l'uscita viene interrotta. Lasciare accesa la
macchina per permettere il raffreddamento dei
componenti interni; quando la spia si spegne è
possibile riprendere il funzionamento normale.
3. Commutatori della tensione di saldatura: Il
POWERTEC 280C ha 2 commutatori (2 e 10 scatti).
I POWERTEC 350C e 420C hanno 2 commutatori
(3 e 10 scatti).
4. Commutatore del Modo pulsante Torcia: Permette
di selezionare fra modo torcia a 2 tempi o a 4 tempi.
Il disegno qui sotto mostra il sistema di
funzionamento a 2T/4T:
Pulsante premuto
Pulsante rilasciato
A. Corrente di saldatura.
B. Tempo di bruciatura filo.
C. WFS (velocità filo).
G. Gas.
5. Commutatore Filo Freddo / Spurgo Gas: Il
commutatore permette avanzamento del filo o
flusso del gas senza avere tensione in uscita.
6. Manopola comando avanzamento filo freddo:
Permette di regolare la velocità del filo, prima
dell'inizio della saldatura, fra 0.1 e 1.0 rispetto al
valore impostato con la manopola WFS [7].
7. Manopola di regolazione velocità filo (WFS - Wire
Feed Speed): Permette la regolazione continua
della velocità filo nella gamma fra 1.0 e 20m/min in
modo manuale, o la correzione entro un ±25% di
quella correlata automaticamente dalla macchina in
modo sinergico.
Prima della saldatura e durante l'avanzamento del
filo a freddo
"Manopola comando avanzamento filo freddo" [6]
influenza anche la velocità di avanzamento del filo.
8. Presa EURO: Per collegare la torcia.
9. Manopola di regolazione del tempo di bruciatura filo:
Permette di ottenere la lunghezza desiderata di filo
elettrodo che resta sporgente dalla punta della
torcia a fine saldatura; gamma di regolazione da 8 a
250ms.
10. Presa di uscita ad alta induttanza: Per il
collegamento del cavo massa di ritorno.
11. Presa di uscita a bassa induttanza: Per il
collegamento del cavo massa di ritorno.
12. Banco terminali per cambio polarità: Permette di
scegliere la polarità (+/-) di saldatura da dare alla
torcia (fornito dalla fabbrica: "+" alla torcia).
Se è necessario cambiare la polarità di saldatura,
occorre:
Spegnere la macchina e staccarla dalla rete di
•
alimentazione.
Togliere il coperchio del banco terminali.
•
Disporre i connettori come indicato nel disegno
•
qui sotto.
Rimettere il coperchio sul banco terminali.
•
B-3
AVVERTENZA
(Commutatore [5]) l'uso della
