- Seite 1 IM3136 09/2021 REV02 INVERTEC 275TP BEDIENUNGSANLEITUNG DEUTSCH Lincoln Electric Bester Sp. z o.o. ul. Jana III Sobieskiego 19A, 58-260 Bielawa, Polen www.lincolnelectric.eu...
-
Seite 2: Inhaltsverzeichnis
12/05 VIELEN DANK! Danke, dass Sie sich für die QUALITÄT der Produkte von Lincoln Electric entschieden haben. Bitte überprüfen Sie die Verpackung und den Inhalt auf Beschädigungen. Transportschäden müssen dem Händler sofort gemeldet werden. Bitte geben Sie für eine benutzerfreundliche Bedienung Ihre Produktkenndaten in die nachfolgende Tabelle ein. -
Seite 3: Index
Technische Daten BEZEICHNUNG INDEX INVERTEC 275TP K14243-1 EINGANG Eingangsspannung U EMV-Klasse 400V +/- 15 % dreiphasig INVERTEC 1eff 1max 275TP 9.8A 13.8A LEISTUNGSDATEN Einschaltdauer (ED) 40 °C Ausgangsstrom I (basierend auf einem 10-min-Zyklus) 100 % 200A 60 % 230A 40 %... -
Seite 4: Informationen Zum Öko-Design
Wirkungsgrad und Stromverbrauch im Leerlauf Wirkungsgrad bei maximaler Inhaltsverzeichnis Name Leistungsaufnahme / Baugleiches Modell Leistungsaufnahme im Leerlauf K14243-1 INVERTEC 275TP 85 % / 19W Kein baugleiches Modell Der Leerlaufzustand tritt unter den in der folgenden Tabelle angegebenen Bedingungen auf LEERLAUFZUSTAND Zustand Präsenz MIG-Modus... - Seite 5 WIG-Verfahren: Beim WIG-Schweißverfahren hängt der Gasverbrauch von der Querschnittsfläche der Düse ab. Für häufig verwendete Schweißbrenner: Helium: 14-24 l/min Argon: 7-16 l/min Hinweis: Zu hohe Strömungsgeschwindigkeiten verursachen Turbulenzen im Gasstrom, die atmosphärische Verunreinigungen in das Schweißbad einsaugen können. Hinweis: Ein Seitenwind oder Zug, der sich bewegt, kann die Schutzgasbedeckung stören. Zur Einsparung von Schutzgas verwenden Sie eine Schild, um den Luftzustrom zu blockieren.
-
Seite 6: Elektromagnetische Verträglichkeit (Emv)
Störeinflüsse zu vermeiden. Der Bediener muss sich stets genau an die in dieser Bedienungsanleitung beschriebenen Montage- und Nutzungshinweise halten. Falls elektromagnetische Störungen festgestellt werden, muss der Bediener – ggf. in Absprache mit Lincoln Electric – geeignete Gegenmaßnahmen ergreifen. ACHTUNG Vorausgesetzt, die Impedanz des öffentlichen Niederspannungsnetzes am gemeinsamen Anschlusspunkt liegt unter folgendem Wert: ... -
Seite 7: Sicherheit
Bedienungsanleitung gelesen und verstanden haben. Bei Nichtbeachtung der Anweisungen in diesem Handbuch kann es zu gefährlichen Verletzungen bis hin zum Tod oder Schäden am Gerät kommen. Beachten Sie auch die folgenden Beschreibungen der Warnsymbole. Lincoln Electric ist nicht verantwortlich für Fehler, die durch fehlerhafte Installation, mangelnde Sorgfalt oder Fehlbenutzung des Geräts entstehen. - Seite 8 SCHWEISSSPRITZER KÖNNEN BRÄNDE ODER EXPLOSIONEN VERURSACHEN: Entfernen Sie feuergefährliche Gegenstände vom Schweißplatz und halten Sie einen Feuerlöscher bereit. Beim Schweißen entstehende Funken und heiße Materialteile können sehr leicht durch kleine Ritzen und Öffnungen in umliegende Bereiche gelangen. Schweißen Sie keine Tanks, Fässer, Behälter oder andere Gegenstände, bis die erforderlichen Maßnahmen durchgeführt wurden, um sicherzustellen, dass keine entflammbaren oder giftigen Dämpfe mehr vorhanden sind.
-
Seite 9: Einleitung

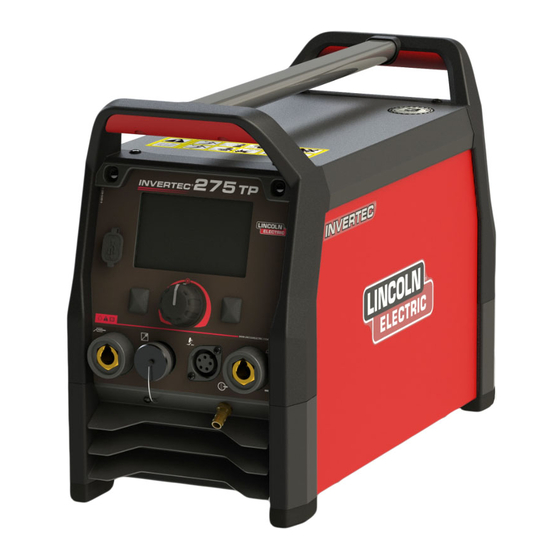

Einleitung INVERTEC 275TP ist eine WIG- und E-Hand-Stromquelle Empfohlenes Zubehör, das der Benutzer kaufen kann, ist im Abschnitt „Zubehör“ aufgeführt. Das komplette Paket enthält: Stromquellen- USB mit Bedienungsanleitung Lincoln-Etikett Gasschlauch Installation und Bedienungshinweise Lesen Sie diesen Abschnitt vor der Montage und Inbetriebnahme des Geräts vollständig durch. -
Seite 10: Bedienungselemente Und Kontrollanzeigen
Bedienungselemente und Kontrollanzeigen Rückwand INVERTEC 275TP Frontplatte INVERTEC 275TP Abbildung 2 1. Gas-Schnellkupplungsbuchse: Für Anschluss einer Gasleitung. 2. Netzschalter: ACHTUNG Die Schweißmaschine ermöglicht die Verwendung aller geeigneten Schutzgase mit einem maximalen Druck von 5 bar. Benutzeroberfläche Abbildung 1 1. Negative Ausgangsbuchse für... -
Seite 11: Hauptmenü
Hauptmenü Abbildung 4 Im Hauptmenü können 3 Optionen ausgewählt werden WIG: Eingang in das WIG-Startmenü ermöglichen E-Hand: Eingang MMA-Startmenü ermöglichen Information: diesem Bereich kann Benutzer verschiedene Parameter Stromquelle konfigurieren. Beschreibung des Startmenüs Primäre Einstellungen Statusleiste Voreingestellter Spannung Strom Sekundäre Einstellungen Kontextuelle Tasten/Encoder-Etiketten... -
Seite 12: Schweißverfahren Mit Wig
Schweißverfahren mit WIG Abbildung 8 Um den WIG-Modus auszuwählen, das Symbol WIG auswählen und den Drehknopf drücken. Den gewünschten Lichtbogenzündtyp auswählen. Startmenü Konfiguration der Schweißsequenz Abbildung 6 Abbildung 9 1. Zugang zum „Hauptmenü“, mit dieser Taste kehrt Wählen Sie das Menü „Schweißsequenz“ aus, um die man zurück. - Seite 13 Puls-Modus WIG-Schaltersequenzen Das WIG-Schweißverfahren funktioniert im 2-Schritt- oder 4-Schritt-Modus. spezifischen Betriebssequenzen für Schaltermodi werden nachstehend beschrieben. Legende der verwendeten Symbole: Brenner-Drucktaste Ausgangsstrom Gas-Vorströmen Abbildung 11 Das Menü „Puls“ auswählen, um den Puls-Modus zu aktivieren/deaktivieren. Gas-Nachströmen 2-Schritt-Schaltersequenz 2-Schritt-Schaltermodus wenn WIG-Schweißverfahren ausgewählt ist, trifft folgende Schweißsequenz zu.
- Seite 14 4-Schritt-Schaltersequenz 4-Schritt-Schaltermodus wenn WIG-Schweißverfahren ausgewählt ist, trifft folgende Schweißsequenz zu. oben dargestellt, möglich, WIG-Brennerschalter ein zweites Mal während des 1. Den WIG-Brennerschalter drücken und halten, um Absenkens zu drücken und zu halten, um die die Sequenz zu starten. Das Gerät öffnet das Gasventil, damit das Schutzgas strömen kann.
- Seite 15 4-Schritt-Brennersequenz mit Option Neustart 4-Schritt-Bi-Level-Schaltersequenz Wenn im Setup-Menü der 4-Schritt-Modus mit Neustart aktiviert ist, läuft für Schritt 3 und 4 folgende Sequenz ab (die Schritte 1 und 2 ändern sich durch die Option Neustart nicht): Wenn diese Sequenz ausgewählt wird, erscheint auf der rechten Seite ein neues Symbol, mit dem der Stromwert des zweiten Levels konfiguriert werden kann.
- Seite 16 Wenn die Option Punkt ausgewählt ist, wird ein neues Symbol für die Zeitkonfiguration angezeigt. Befestigung für dünne Sequenzen Die Befestigung für dünne Sequenzen ist nahezu identisch mit der Punktfolge, aber die Hoch- und Rücklaufphasen Schweißsequenz sind nicht verfügbar. Der Strom erreicht direkt den Schweißstrom. Deutsch Deutsch...
-
Seite 17: Schweißverfahren Mit E-Hand
Schweißverfahren mit E-Hand Stabelektroden-Modi ändern, entsprechende Menü auswählen Drehknopf drücken. Abbildung 13 Um den Stabelektroden-Modus auszuwählen, das Symbol E-Hand auswählen Drehknopf drücken. Abbildung 16 Startmenü Maschine ermöglicht Benutzer Verwendung von 4 Stabelektroden-Modi: Weich: Schweißen wenig Schweißperlen. Heißstart und Lichtbogenstärke sind vordefiniert und können nicht geändert werden. - Seite 18 Lichtbogenstärke Dabei handelt es sich um eine vorübergehende Erhöhung Ausgangsstroms beim normalen Schweißen mit Stabelektroden. Diese vorübergehende Erhöhung des Ausgangsstroms wird verwendet, um unterbrochene Verbindungen zwischen der Elektrode Schmelzbad auszugleichen, beim normalen Schweißen mit Stabelektroden auftreten. Abbildung 18 Anti-Sticking Diese Funktion kann Benutzer...
- Seite 19 Zubehör Die Konfiguration des Zubehörs und der Brenner kann Stromstärke des UP-DOWN-Brenners vom Startmenü aus aufgerufen werden, indem der Nur in WIG verwendbar. Drehknopf gedrückt und das Symbol „Fernbedienung“ ausgewählt wird Drehknopf erneut Es lassen sich entsprechend den verschiedenen gedrückt wird. Gerätestatus drei Betriebsmodi identifizieren: ...
- Seite 20 Speicher Schweißverfahren alle Parameter, zum Zyklus gehören, können einem Speicherplatz gespeichert werden, um später wieder abgerufen zu werden. Das Menü „Speicher“ ist sowohl für das WIG-Verfahren als auch für das Stabelektroden-Verfahren vom Menü „Startseite“ aus zugänglich. Abbildung 21 Wenn die Taste vor dem Ende des Speichervorgangs losgelassen wird, wird der Speicherplatz nicht gelöscht.
- Seite 21 Geführter Setup Funktion „Geführter Setup“ konfiguriert Sobald die Parameter geändert werden, wird der Stromquelle automatisch anhand einer Reihe von Ausgangsschweißstrom automatisch Eingabedaten: Anwendung angepasst. Typ des Blechs Strombereichsband Dicke Die Maschine stellt automatisch den besten Stromwert Typ der Verbindung ein.
-
Seite 22: Systemmenü
Systemmenü Parameter Um die Parameter der Stromquelle zu konfigurieren, das Symbol „Information“ auswählen. In einem weiteren Fenster werden Sie gebeten, die Installation neuen Software akzeptieren. Drücken Taste „Bestätigen“, Installationsvorgang zu starten. Nachdem Sie auf „Informationen“ geklickt haben, werden drei Zeilen angezeigt: ... -
Seite 23: Gasanschluss
Gasanschluss Transportieren und Anheben ACHTUNG ACHTUNG Wenn die GASFLASCHE beschädigt ist, Fallende Ausrüstung kann Verletzungen und kann sie explodieren. Beschädigungen des Geräts verursachen. Die Gasflasche immer sicher aufrecht, an einem speziellen Wandgestell für Gasflaschen oder einem für diesen Zweck gefertigten Wagen befestigen. - Seite 24 Brennschneideanlagen. Dabei ist es stets unser Ziel, den Anforderungen unserer Kunden gerecht zu werden und ihre Erwartungen zu übertreffen. Kunden wenden sich regelmäßig an Lincoln Electric, um sich über den Einsatz unserer Produkte beraten zu lassen. Wir beantworten die Fragen unserer Kunden basierend auf den besten, uns zu diesem Zeitpunkt zur Verfügung...
-
Seite 25: Fehlercodes Und Fehlerbehebung
Fehlercodenummer angezeigt. auftreten können. Um eine vollständige Liste der Fehlercodes zu erhalten, wenden Sie sich bitte an die Bei einem Fehler wird eine neue Schweißsequenz Serviceabteilung von Lincoln Electric. blockiert, bis die Ursache des Fehlers behoben ist. Fehler code Tabelle 1 Fehlercodes... -
Seite 26: Entsorgung
Verwenden Sie diese Ersatzteilliste nicht für ein Gerät, wenn dessen Code-Nummer auf der Liste steht. Fehlt die Code-Nummer, wenden Sie sich bitte in diesem Fall an die Serviceabteilung von Lincoln Electric. Bestimmen Sie mithilfe der Montagezeichnung und der untenstehenden Tabelle, an welcher Stelle sich das jeweilige Ersatzteil befindet. -
Seite 27: Zubehör
Zubehör WIG-PREMIUM-SCHWEISSBRENNER – LUFTGEKÜHLT PROTIG IIIS 10 RL W000382715-2 W000382716-2 PROTIG IIIS 20 RL W000382717-2 W000382718-2 PROTIG IIIS 30 RL W000382719-2 W000382720-2 PROTIG IIIS 40 RL W000382721-2 W000382722-2 PROTIG NGS 10 EB W000278394-2 W000278395-2 PROTIG NGS 20 EB W000278396-2 W000278397-2 PROTIG NGS 30 EB W000278398-2 W000278399-2...
