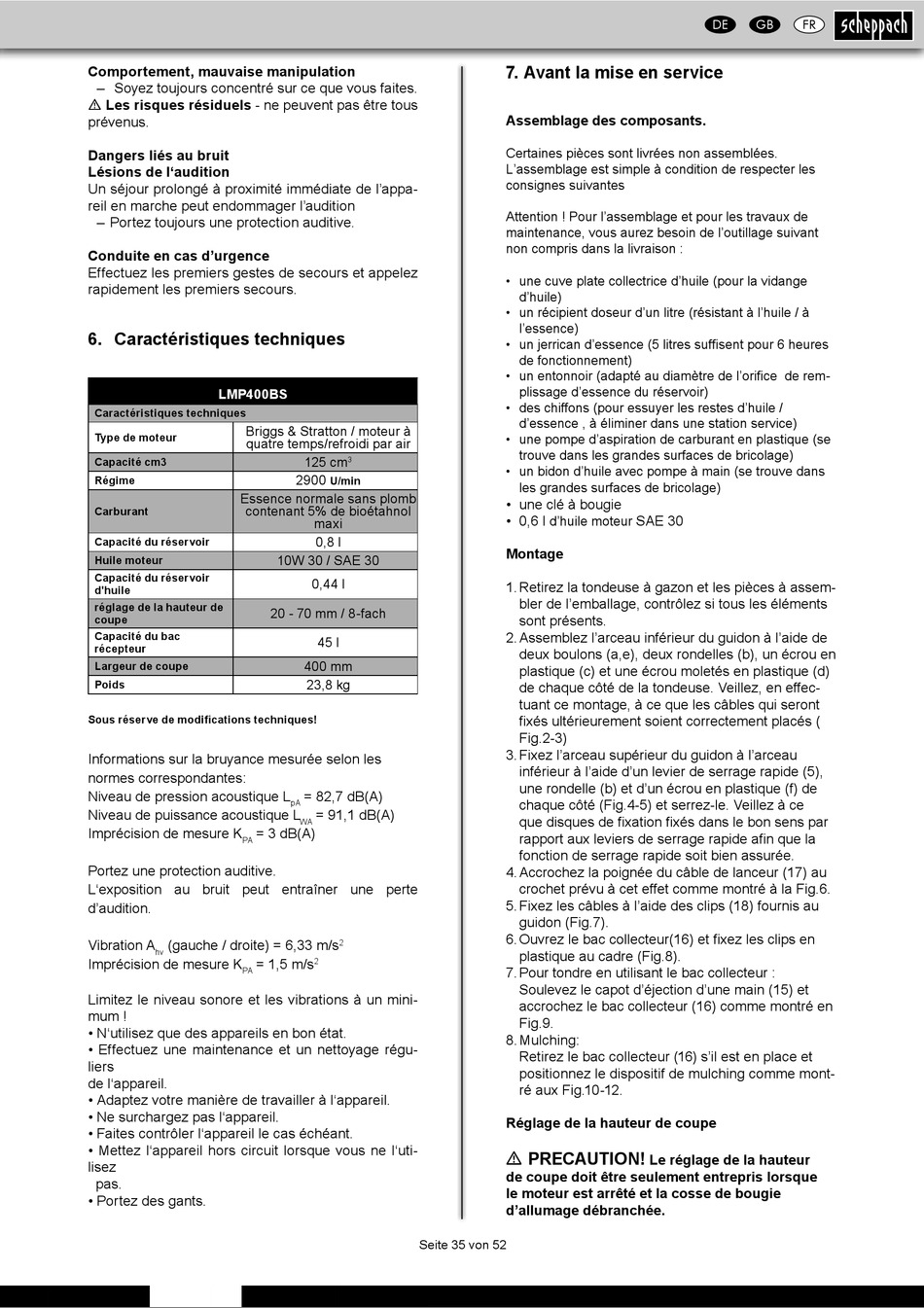

Comportement, mauvaise manipulation
– Soyez toujours concentré sur ce que vous faites.
m Les risques résiduels - ne peuvent pas être tous
prévenus.
Dangers liés au bruit
Lésions de l'audition
Un séjour prolongé à proximité immédiate de l'appa-
reil en marche peut endommager l'audition
– Portez toujours une protection auditive.
Conduite en cas d'urgence
Effectuez les premiers gestes de secours et appelez
rapidement les premiers secours.
6. Caractéristiques techniques
LMP400BS
Caractéristiques techniques
Briggs & Stratton / moteur à
Type de moteur
quatre temps/refroidi par air
Capacité cm3
Régime
Essence normale sans plomb
contenant 5% de bioétahnol
Carburant
Capacité du réservoir
Huile moteur
Capacité du réservoir
d'huile
réglage de la hauteur de
coupe
Capacité du bac
récepteur
Largeur de coupe
Poids
Sous réserve de modifications techniques!
Informations sur la bruyance mesurée selon les
normes correspondantes:
Niveau de pression acoustique L
Niveau de puissance acoustique L
Imprécision de mesure K = 3 dB(A)
PA
Portez une protection auditive.
L'exposition au bruit peut entraîner une perte
d'audition.
Vibration A (gauche / droite) = 6,33 m/s
hv
Imprécision de mesure K = 1,5 m/s
PA
Limitez le niveau sonore et les vibrations à un mini-
mum !
• N'utilisez que des appareils en bon état.
• Effectuez une maintenance et un nettoyage régu-
liers
de l'appareil.
• Adaptez votre manière de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'uti-
lisez
pas.
• Portez des gants.
125 cm
3
2900
U/min
maxi
0,8 l
10W 30 / SAE 30
0,44 l
20 - 70 mm / 8-fach
45 l
400 mm
23,8 kg
= 82,7 dB(A)
pA
= 91,1 dB(A)
WA
2
2
Seite 35 von 52

7. Avant la mise en service

Assemblage des composants.
Certaines pièces sont livrées non assemblées.
Lʼassemblage est simple à condition de respecter les
consignes suivantes
Attention ! Pour lʼassemblage et pour les travaux de
maintenance, vous aurez besoin de lʼoutillage suivant
non compris dans la livraison :
• une cuve plate collectrice dʼhuile (pour la vidange
dʼhuile)
• un récipient doseur dʼun litre (résistant à lʼhuile / à
lʼessence)
• un jerrican dʼessence (5 litres suffisent pour 6 heures
de fonctionnement)
• un entonnoir (adapté au diamètre de l'orifice de rem-
plissage dʼessence du réservoir)
• des chiffons (pour essuyer les restes dʼhuile /
dʼessence , à éliminer dans une station service)
• une pompe dʼaspiration de carburant en plastique (se
trouve dans les grandes surfaces de bricolage)
• un bidon dʼhuile avec pompe à main (se trouve dans
les grandes surfaces de bricolage)
• une clé à bougie
• 0,6 l SAE 30
dʼhuile moteur
Montage
1. Retirez la tondeuse à gazon et les pièces à assem-
bler de l'emballage, contrôlez si tous les éléments
sont présents.
2. Assemblez l'arceau inférieur du guidon à l'aide de
deux boulons (a,e), deux rondelles (b), un écrou en
plastique (c) et une écrou moletés en plastique (d)
de chaque côté de la tondeuse. Veillez, en effec-
tuant ce montage, à ce que les câbles qui seront
fixés ultérieurement soient correctement placés (
Fig.2-3)
3. Fixez l'arceau supérieur du guidon à l'arceau
inférieur à l'aide d'un levier de serrage rapide (5),
une rondelle (b) et d'un écrou en plastique (f) de
chaque côté (Fig.4-5) et serrez-le. Veillez à ce
que disques de fixation fixés dans le bon sens par
rapport aux leviers de serrage rapide afin que la
fonction de serrage rapide soit bien assurée.
4. Accrochez la poignée du câble de lanceur (17) au
crochet prévu à cet effet comme montré à la Fig.6.
5. Fixez les câbles à l'aide des clips (18) fournis au
guidon (Fig.7).
6. Ouvrez le bac collecteur(16) et fixez les clips en
plastique au cadre (Fig.8).
7. Pour tondre en utilisant le bac collecteur :
Soulevez le capot d'éjection d'une main (15) et
accrochez le bac collecteur (16) comme montré en
Fig.9.
8. Mulching:
Retirez le bac collecteur (16) s'il est en place et
positionnez le dispositif de mulching comme mont-
ré aux Fig.10-12.
Réglage de la hauteur de coupe
m PRECAUTION!
Le réglage de la hauteur
de coupe doit être seulement entrepris lorsque
le moteur est arrêté et la cosse de bougie
d'allumage débranchée.
