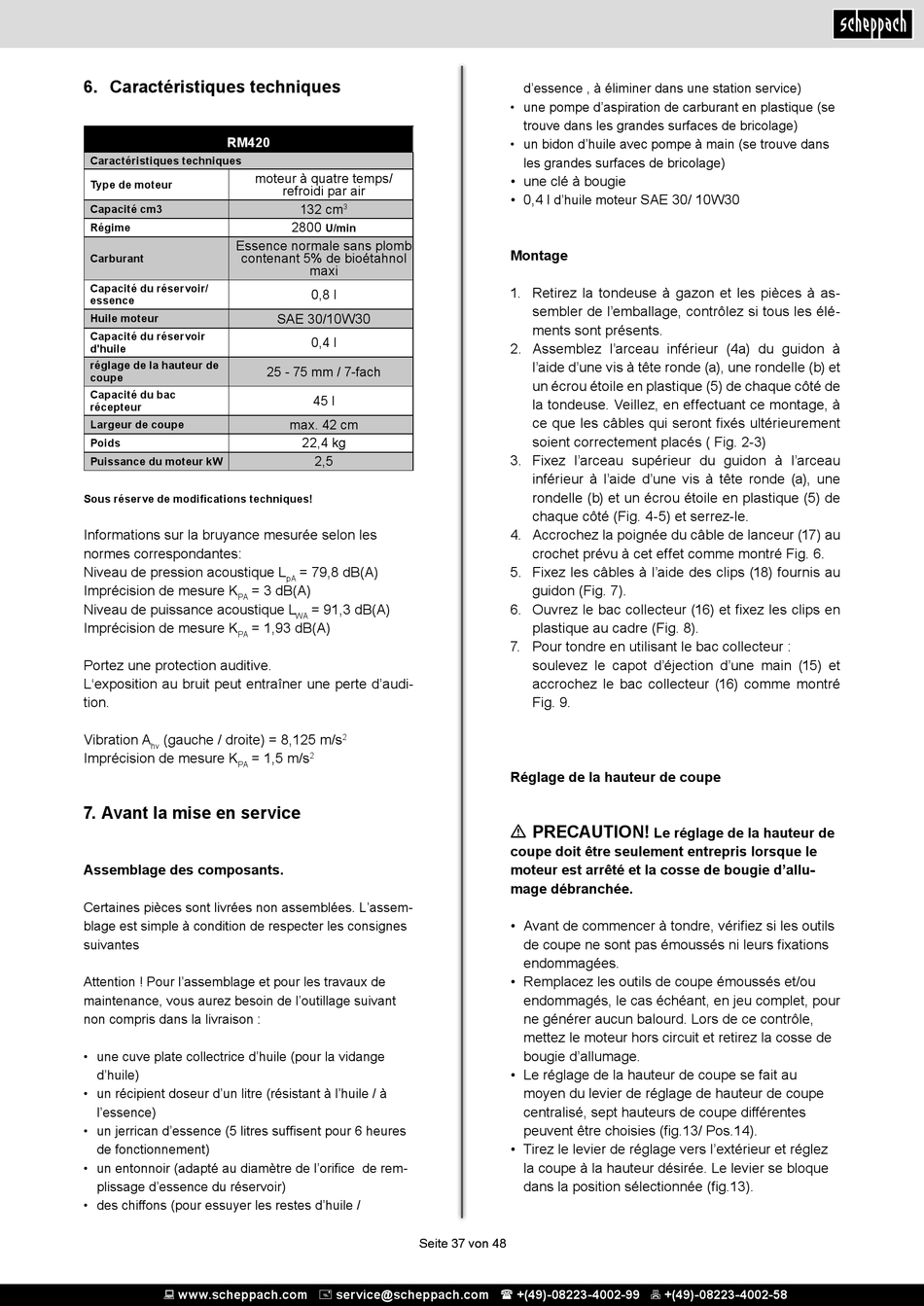

6. Caractéristiques techniques
RM420
Caractéristiques techniques
moteur à quatre temps/
Type de moteur
Capacité cm3
Régime
Essence normale sans plomb
contenant 5% de bioétahnol
Carburant
Capacité du réservoir/
essence
Huile moteur
Capacité du réservoir
d'huile
réglage de la hauteur de
coupe
Capacité du bac
récepteur
Largeur de coupe
Poids
Puissance du moteur kW
Sous réserve de modifications techniques!
Informations sur la bruyance mesurée selon les
normes correspondantes:
Niveau de pression acoustique L
Imprécision de mesure K = 3 dB(A)
PA
Niveau de puissance acoustique L
Imprécision de mesure K = 1,93 dB(A)
PA
Portez une protection auditive.
L'exposition au bruit peut entraîner une perte d'audi-
tion.
Vibration A (gauche / droite) = 8,125 m/s
hv
Imprécision de mesure K = 1,5 m/s
PA

7. Avant la mise en service

Assemblage des composants.
Certaines pièces sont livrées non assemblées. Lʼassem-
blage est simple à condition de respecter les consignes
suivantes
Attention ! Pour lʼassemblage et pour les travaux de
maintenance, vous aurez besoin de lʼoutillage suivant
non compris dans la livraison :
• une cuve plate collectrice dʼhuile (pour la vidange
dʼhuile)
• un récipient doseur dʼun litre (résistant à lʼhuile / à
lʼessence)
• un jerrican dʼessence (5 litres suffisent pour 6 heures
de fonctionnement)
• un entonnoir (adapté au diamètre de l'orifice de rem-
plissage dʼessence du réservoir)
• des chiffons (pour essuyer les restes dʼhuile /
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
refroidi par air
132 cm
3
2800
U/min
maxi
0,8 l
10W30
SAE 30/
0,4 l
25 - 75 mm / 7-fach
45 l
max. 42 cm
22,4 kg
2,5
= 79,8 dB(A)
pA
= 91,3 dB(A)
WA
2
2
Seite 37 von 48 Seite 37 von 48
dʼessence , à éliminer dans une station service)
• une pompe dʼaspiration de carburant en plastique (se
trouve dans les grandes surfaces de bricolage)
• un bidon dʼhuile avec pompe à main (se trouve dans
les grandes surfaces de bricolage)
• une clé à bougie
• 0,4 l SAE 30/ 10W30
dʼhuile moteur
Montage
1. Retirez la tondeuse à gazon et les pièces à as-
sembler de l'emballage, contrôlez si tous les élé-
ments sont présents.
2. Assemblez l'arceau inférieur (4a) du guidon à
l'aide d'une vis à tête ronde (a), une rondelle (b) et
un écrou étoile en plastique (5) de chaque côté de
la tondeuse. Veillez, en effectuant ce montage, à
ce que les câbles qui seront fixés ultérieurement
soient correctement placés ( Fig. 2-3)
3. Fixez l'arceau supérieur du guidon à l'arceau
inférieur à l'aide d'une vis à tête ronde (a), une
rondelle (b) et un écrou étoile en plastique (5) de
chaque côté (Fig. 4-5) et serrez-le.
4. Accrochez la poignée du câble de lanceur (17) au
crochet prévu à cet effet comme montré Fig. 6.
5. Fixez les câbles à l'aide des clips (18) fournis au
guidon (Fig. 7).
6. Ouvrez le bac collecteur (16) et fixez les clips en
plastique au cadre (Fig. 8).
7. Pour tondre en utilisant le bac collecteur :
soulevez le capot d'éjection d'une main (15) et
accrochez le bac collecteur (16) comme montré
Fig. 9.
Réglage de la hauteur de coupe
m PRECAUTION!
Le réglage de la hauteur de
coupe doit être seulement entrepris lorsque le
moteur est arrêté et la cosse de bougie d'allu-
mage débranchée.
• Avant de commencer à tondre, vérifiez si les outils
de coupe ne sont pas émoussés ni leurs fixations
endommagées.
• Remplacez les outils de coupe émoussés et/ou
endommagés, le cas échéant, en jeu complet, pour
ne générer aucun balourd. Lors de ce contrôle,
mettez le moteur hors circuit et retirez la cosse de
bougie d'allumage.
• Le réglage de la hauteur de coupe se fait au
moyen du levier de réglage de hauteur de coupe
centralisé, sept hauteurs de coupe différentes
peuvent être choisies (fig.13/ Pos.14).
• Tirez le levier de réglage vers l'extérieur et réglez
la coupe à la hauteur désirée. Le levier se bloque
dans la position sélectionnée (fig.13).
