MATRIX Bediengerät ohne Display
6

Inbetriebnahme und Test

6.1

Zustand bei Auslieferung

6.2

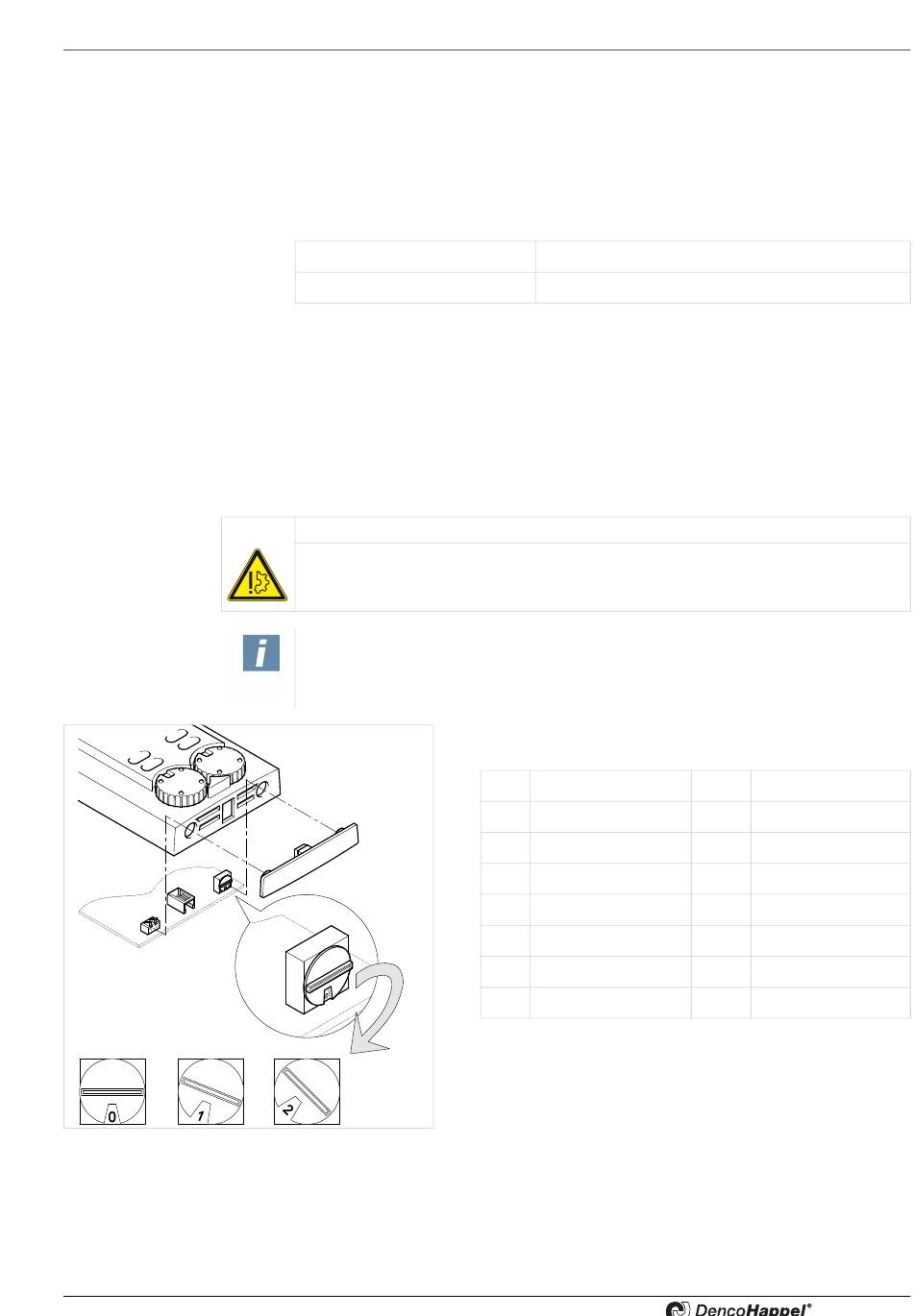

Gruppenadresse einstellen

PR-2009-0117-DE • Änderungen vorbehalten • R5-03/2016
Das MATRIX Bediengerät ist wie folgt voreingestellt. Die Gruppenadresse und der
Busabschluss können am MATRIX Bediengerät über den jeweiligen Schalter bei
Bedarf geändert werden:
Gruppenadresse
Busabschlusswiderstand
* Wird kein Netzwerk aus mehreren Gruppen aufgebaut, kann diese Einstellung
unverändert übernommen werden.
Am MATRIX Bediengerät müssen bei Verbindung mehrerer Gruppen (siehe
Kapitel „Netzwerk" in der Betriebsanleitung des Luftbehandlungsgerätes) unter-
schiedliche Gruppenadressen vergeben werden. Über diese Adressen werden
die MATRIX Bediengeräte den jeweiligen Geräten zugeordnet.
Geräteschaden!
Gruppenadresse nur im spannungsfreien Zustand verändern!
Wichtiger Hinweis!
Die Gruppenadresse des MATRIX Bediengerätes und die Gruppenadresse der
zugehörigen Geräte bzw. Regler müssen übereinstimmen!
•
0*
beide DIP-Schalter: geschlossen (ON)
ACHTUNG
Gruppenzugehörigkeit mit Hilfe des Schalters für Grup-
penadresse zuordnen.
0 Gruppe 0
1 Gruppe 1
2 Gruppe 2
3 Gruppe 3
4 Gruppe 4
5 Gruppe 5
6 Gruppe 6
7 Gruppe 7
Inbetriebnahme und Test
8 Gruppe 8
9 Gruppe 9
A Gruppe 10
B Gruppe 11
C Gruppe 12
D Gruppe 13
E Gruppe 14
F Gruppe 15
