5.2.2 Montage DencoHappel MATRIX Bediengerät OPxxI (IP54)
2
18
1
2
Das Gehäuse des MATRIX Bediengerätes OPxxI ist zur Montage auf der Wand
geeignet. Die Kabelzuführung erfolgt durch drei Membrantüllen von unten.
Hinweis!
Die MATRIX Bediengeräte OPxxI (IP54) haben keinen integrierten Raumtem-
peraturfühler.
•
Montieren Sie den mitgelieferten Fühler an einem geeigneten Ort (siehe
„Planung der Montage" auf Seite 16).
•
Je nach Gerät können Sie statt des Raumtemperaturfühlers auch einen
Rückluftfühler einsetzen.
1
•

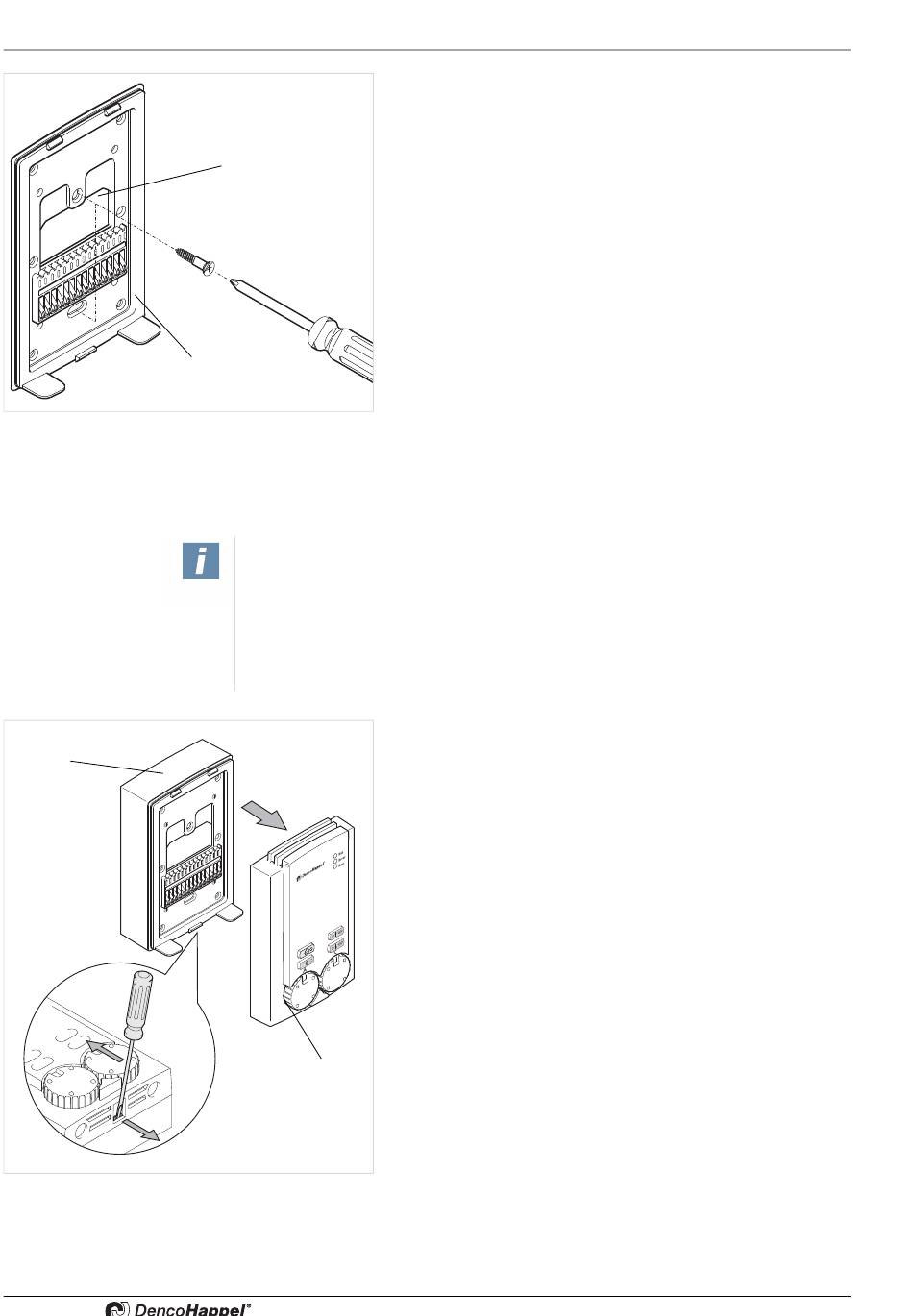

Führen Sie die Leitungen durch die Anschlussöffnung (1) in
der Montageplatte (2) des MATRIX Bediengerätes.
•
Montieren Sie die Montageplatte des MATRIX Bediengerä-
tes auf die Wand oder auf die UP-Dose.
•
Rasten Sie an der Unterseite des MATRIX-Bediengerätes
mit einem Schraubendreher das Oberteil (1) aus und heben
Sie das Oberteil (1) nach oben von der Montageplatte (2) ab.
Achten Sie darauf, dass keine Verformung der Montageplat-
te auftritt.
