MATRIX Bediengerät ohne Display

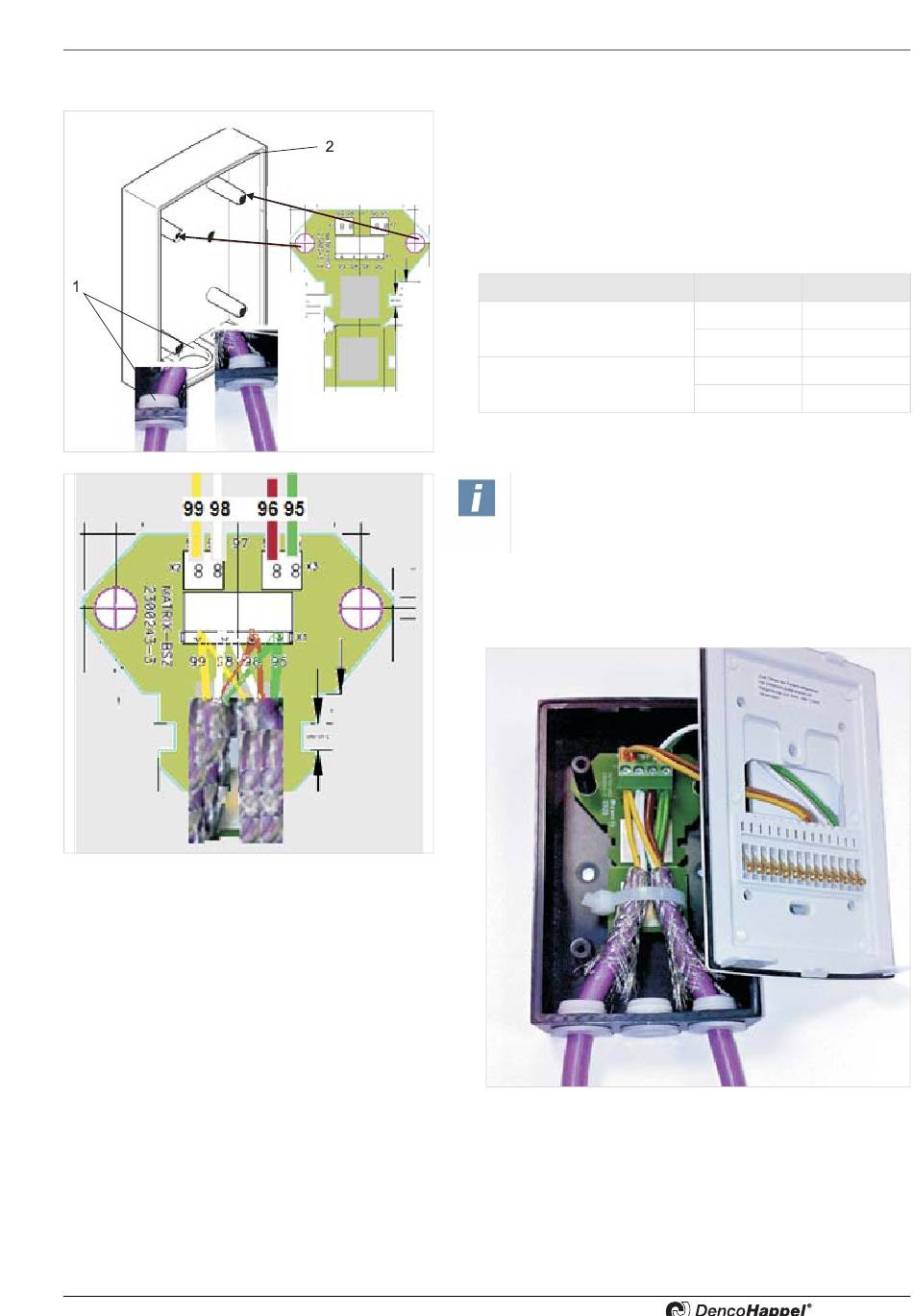

5.3.2 Montage der MATRIX BSZ in das Aufputz Gehäuse der MATRIX OP5X I (IP54) Bedienstation
PR-2009-0117-DE • Änderungen vorbehalten • R5-03/2016
•
Integrieren Sie die Anschlussplatine in die AP-Dose des
MATRIX-Bediengerätes.
•
Führen Sie die Leitungen durch die Membrantüllen (1) in die
AP-Dose (2) des MATRIX-Bediengerätes und schließen Sie
die Bus-Kabel (siehe Kabelempfehlungen MATRIX.Net) wie
folgt an:
Versorgungsspannung
MATRIX.Net
Tab. 5-2: Anschlussbezeichnung
Hinweis!
Die Zugentlastung sowie die Verbindung des
Schirmes erfolgt durch einen Kabelbinder.
•
Verbinden Sie jetzt mit Hilfe der mitgelieferten Kabel die An-
schlußplatine mit den Klemmen der Montageplatte des MA-
TRIX-Bediengeräts OP5XC wie in Tabelle 5-2 auf Seite 21.
Montage und Installation
Klemme
Signal
95
GND
99
Vcc
96
Low
98
High
21
