Montage und Installation
5.3

Integration der DencoHappel MATRIX BSZ Anschlussplatine

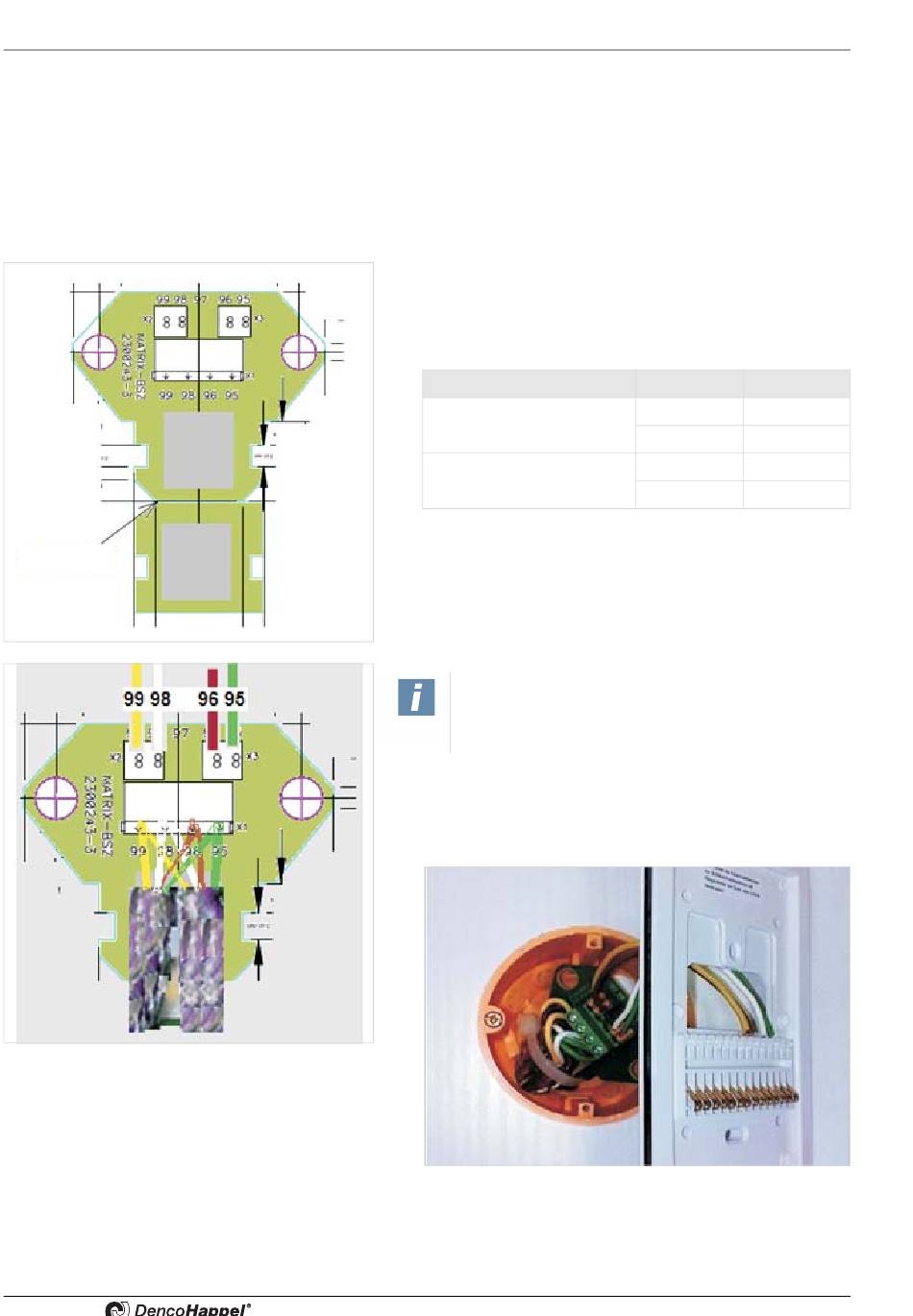

5.3.1 Montage der DencoHappel MATRIX BSZ in die Unterputzdose

Einkerbung
20
Die Anschlussplatine MATRIX BSZ ist eine Zwischenklemme, die immer dann einzu-
setzen ist, wenn bei den Montageplatten der MATRIX-Bediengeräte OP5x (IP20 und
IP54) zwei Adern unter eine Klemme aufzulegen sind (was beim „Durchschleifen" des
Netzwerkes notwendig ist).
•
•
•
Brechen Sie das untere Teil der Anschlussplatine an der
Einkerbung ab und legen Sie dieses in die Unterputzdose.
Führen Sie die Leitungen durch die Unterputzdose und
schließen Sie die Bus-Kabel (siehe Kabelempfehlungen MA-
TRIX.Net) wie folgt an:
Versorgungsspannung
MATRIX.Net
Tab. 5-1: Anschlussbezeichnung
Hinweis!
Die Zugentlastung sowie die Verbindung des
Schirmes erfolgt durch einen Kabelbinder.
Verbinden Sie jetzt mit Hilfe der mitgelieferten Kabel die
Anschlußplatine mit den Klemmen der Montageplatte des
MATRIX-Bediengerätes OP5XC wie in Tabelle 5-1 auf
Seite 20 beschrieben.
PR-2009-0117-DE • Änderungen vorbehalten • R5-03/2016
MATRIX Bediengerät ohne Display
Klemme Signal
95 GND
99 Vcc
96 Low
98 High
