MATRIX Bediengerät ohne Display
1
PR-2009-0117-DE • Änderungen vorbehalten • R5-03/2016
2
3
2
1
2
1
•

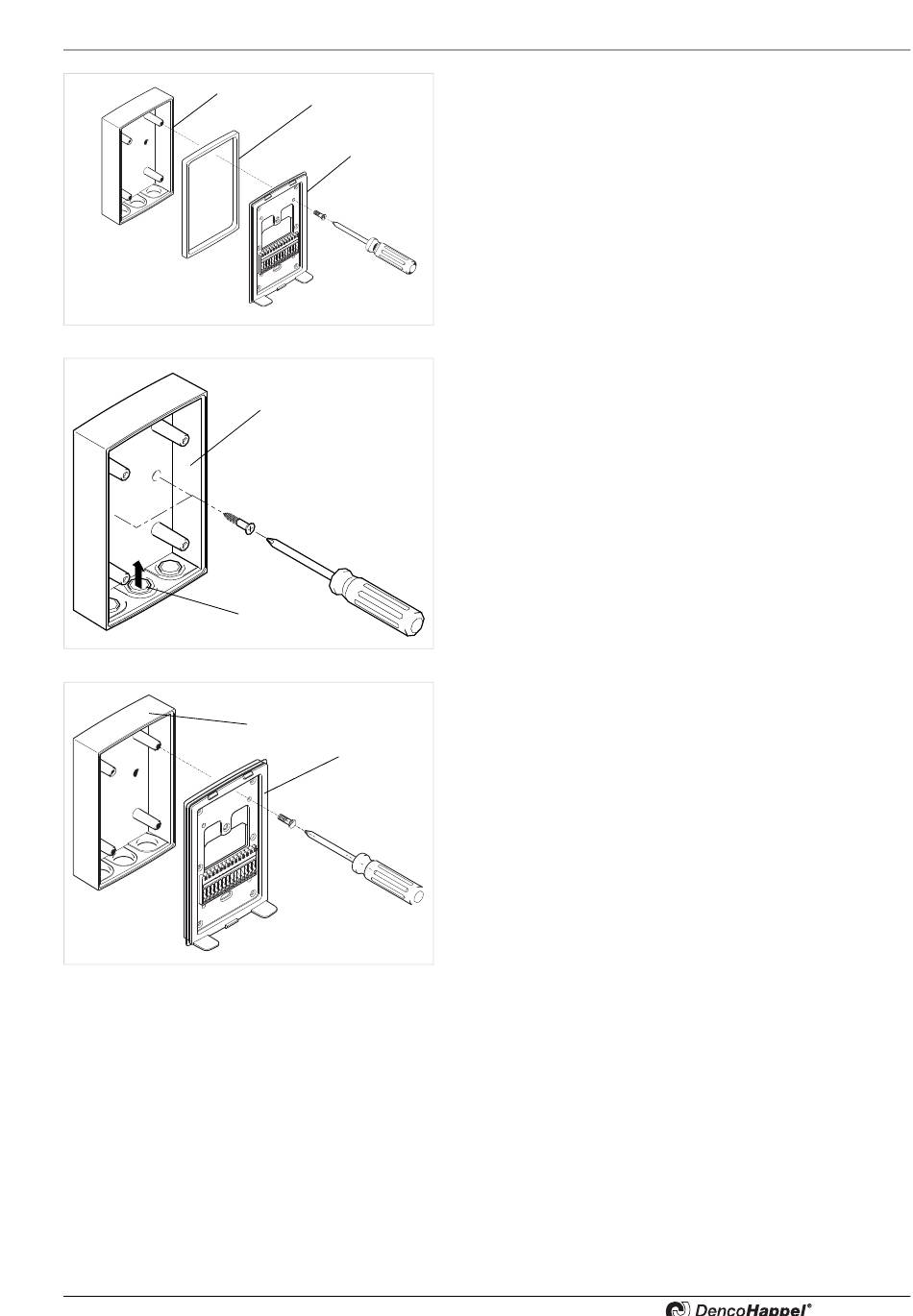

Drehen Sie, wenn erforderlich, die Befestigungsschrauben
der Montageplatte (3) an der AP-Dose (1) heraus.
•
Heben Sie die Montageplatte (3) von der AP-Dose (1) ab.
•
Kleben Sie die Dichtung (2) auf die Unterseite der
Montageplatte (3).
•
Führen Sie die Leitungen durch die Membrantüllen (1) in die
AP-Dose (2) des MATRIX-Bediengerätes.
•
Montieren Sie die AP-Dose an der Wand.
•
Führen Sie die Leitungen durch die Anschlussöffnung in der
Montageplatte (1) des MATRIX-Bediengerätes.
•
Setzen Sie die Montageplatte (1) auf die AP-Dose (2) auf
und verschrauben Sie die Montageplatte (1) mit der
AP-Dose (2).
•
Achten Sie auf korrekten Sitz der Dichtung, um die Schutzart
IP54 zu gewährleisten!
