Montage und Installation
5.8 Demontage des DencoHappel MATRIX Bediengerätes
26
Stromschlag durch gefährliche Spannungen führt zu schweren Verletzungen
oder Tod!
Die MATRIX Bediengerät werden über die Leistungsteile der Luftbehandlungsgeräte
versorgt. Daher kann das Bediengerät selber nicht spannungsfrei geschaltet wer-
den!
•
Luftbehandlungsgeräte spannungsfrei schalten und gegen Wiedereinschalten
sichern.
•
Spannungsfreiheit feststellen, erden und kurzschließen und benachbarte
spannungsführende Teile abdecken oder abschranken.
•
Schalten Sie die Luftbehandlungsgeräte und damit das MATRIX Bediengerät
spannungsfrei.
•
•
•
•

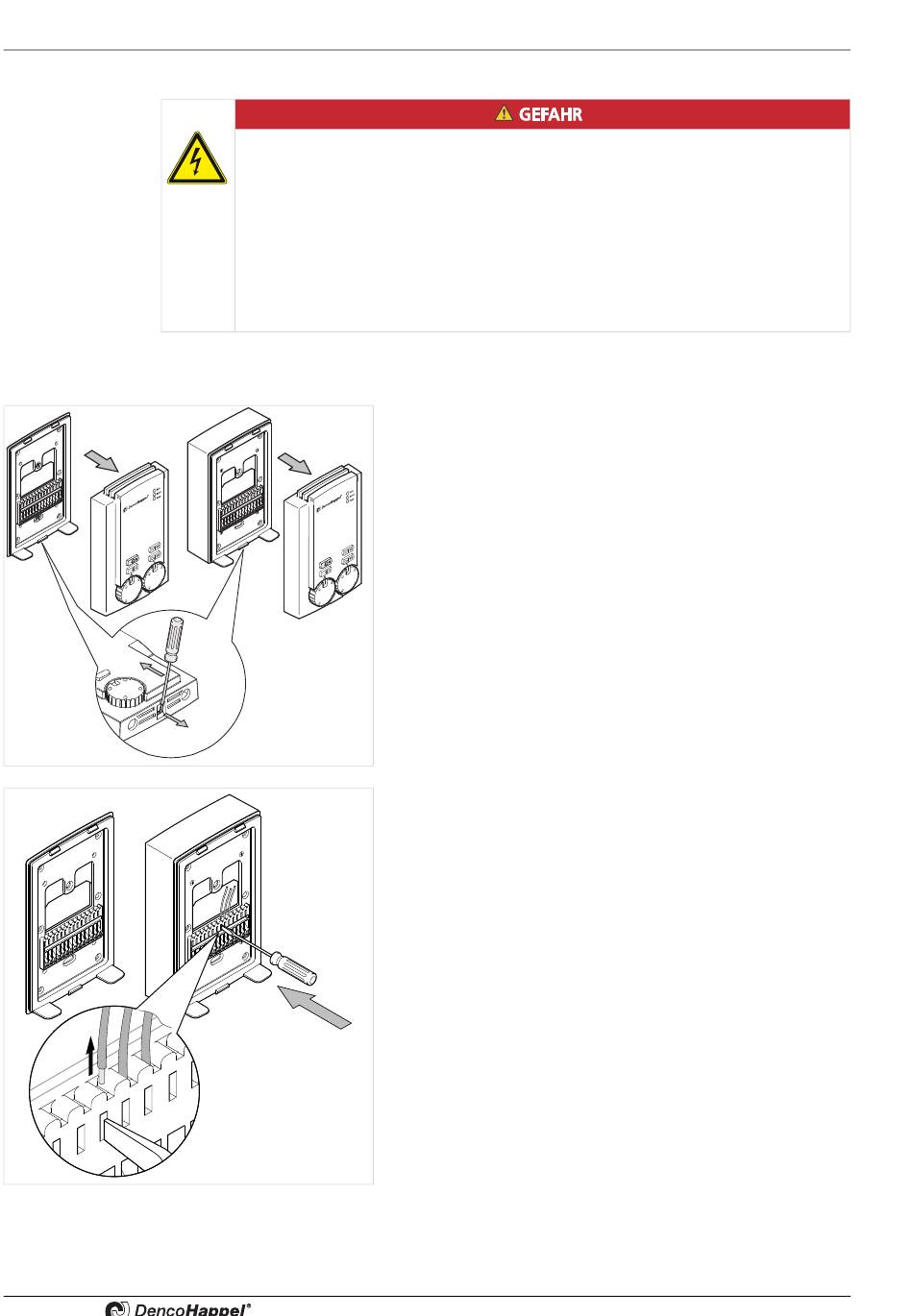

Zusätzliche Demontage beim IP54-Gehäuse:
•
•
•
•
Rasten Sie an der Unterseite des MATRIX Bediengerätes
mit einem Schraubendreher das Oberteil wie in der
Abbildung dargestellt aus und heben Sie das Oberteil nach
oben von der Montageplatte ab.
Drücken Sie mit einem Schraubendreher auf die jeweiligen
Klemmen und ziehen Sie die einzelnen Adern heraus.
Lösen Sie die Montageplatte von der Wand.
Komplettieren Sie das MATRIX Bediengerät.
Schrauben Sie die Montageplatte von der AP-Dose ab.
Ziehen Sie die Leitungen aus den Membrantüllen heraus.
Lösen Sie die AP-Dose von der Wand.
Komplettieren Sie das MATRIX Bediengerät.
PR-2009-0117-DE • Änderungen vorbehalten • R5-03/2016
MATRIX Bediengerät ohne Display
