Montage und Installation
5.4
Installation der DencoHappel MATRIX Bediengeräte OP30x/31x/44x
Leiterart
Leiterquerschnitte starr
Leiterquerschnitte flexibel
22
Für den Anschluss der Bediengeräte MATRIX OP30x/31x/44x dürfen nur die
folgenden Querschnitte verwendet werden:
Anzahl Leiter pro Klemme
1
1
Zum Anschluss des MATRIX Bediengerätes sind die folgenden Schritte
notwendig:
– Versorgungsspannung anschließen
– MATRIX.Net anschließen
– Externen Raumtemperaturfühler anschließen (nur bei IP54-Ausführungen)
Hinweis!
Verwenden Sie zum Aufbau des MATRIX.Net nur Datenübertragungs-
kabel nach DIN 19245 T3 und EN 50170, deren Adern paarig verdrillt sind und
die über eine Schirmung mittels Geflechtschirm verfügen – siehe hierzu Kapitel
5.6 „Kabelempfehlungen MATRIX.Net" auf Seite 25.
•
•
*
Hinweis!
Falls notwendig, ist der Anschluss eines Raumtemperaturfühlers auch bei
den IP20-Ausführungen möglich. Bei Reglern des Typs MATRIX 3000/4000
kann der Anschluss eines Raumtemperaturfühlers auch direkt auf der
Reglerplatine erfolgen. (Siehe Betriebsanleitung des jeweiligen Gerätes.)
Querschnitte min bis max
2
0,22 bis 0,5 mm
2
0,22 bis 0,5 mm
2
0,22 bis 0,5 mm
0,22 mm mit Aderendhülse (4-seitige Crimpung z. B. mit
Zange Knipex 975304)

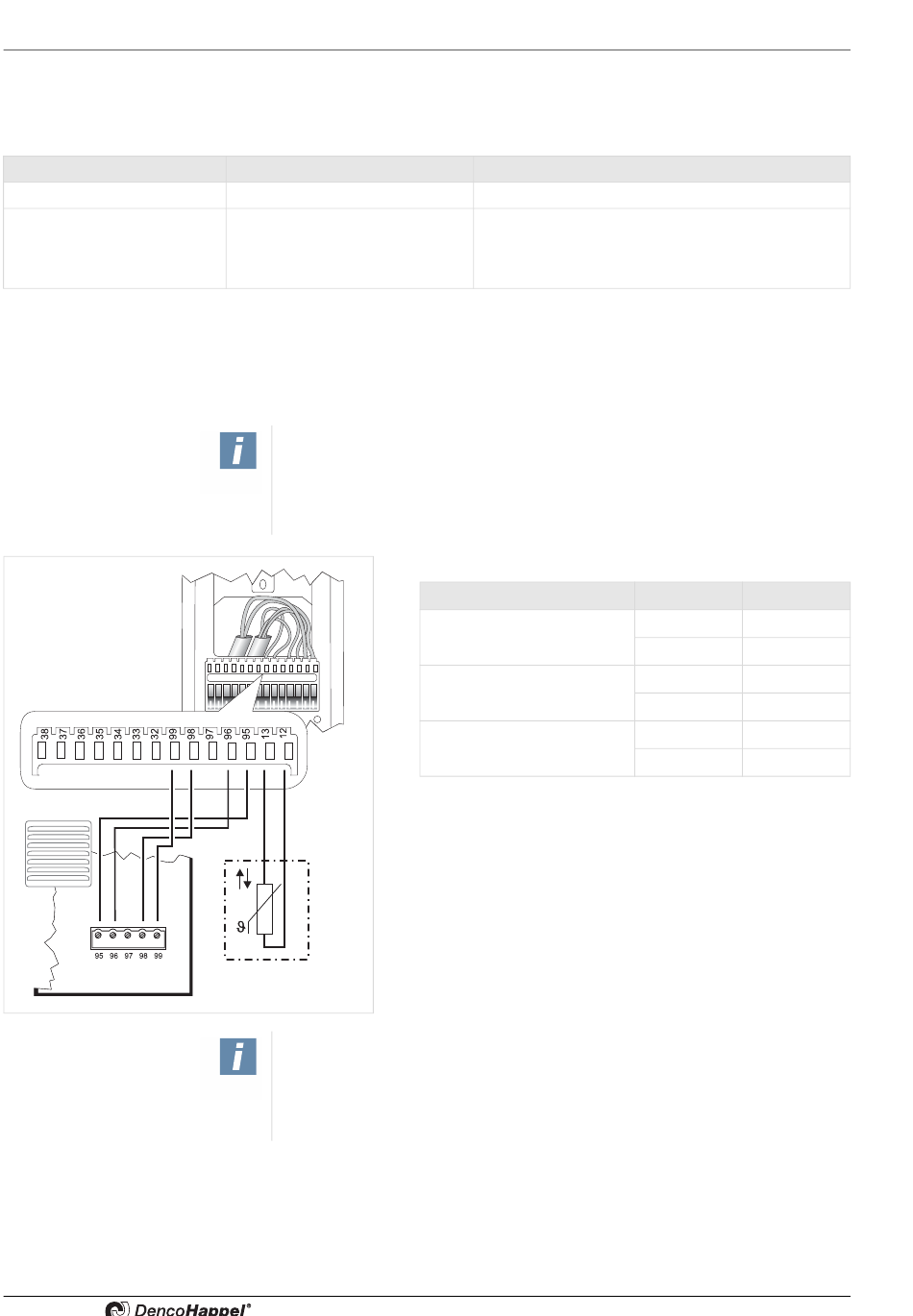

Adern abisolieren und nach Schaltplan aufklemmen:
Raumtemperaturfühler*
Versorgungsspannung
MATRIX.Net
* bei IP54-Ausführungen zwingend notwendig; alternativ ist der Anschluss eines
Raumfühlers auf der Platine des Gerätes möglich.
Oberteil an Montageplatte einhängen und nach unten ein-
rasten.
PR-2009-0117-DE • Änderungen vorbehalten • R5-03/2016
MATRIX Bediengerät ohne Display
verzinnt
Klemme
13
12
95
99
96
98
Signal
GND
Vcc
Low
High
