MSA S5000 Gebrauchsanleitung Seite 36

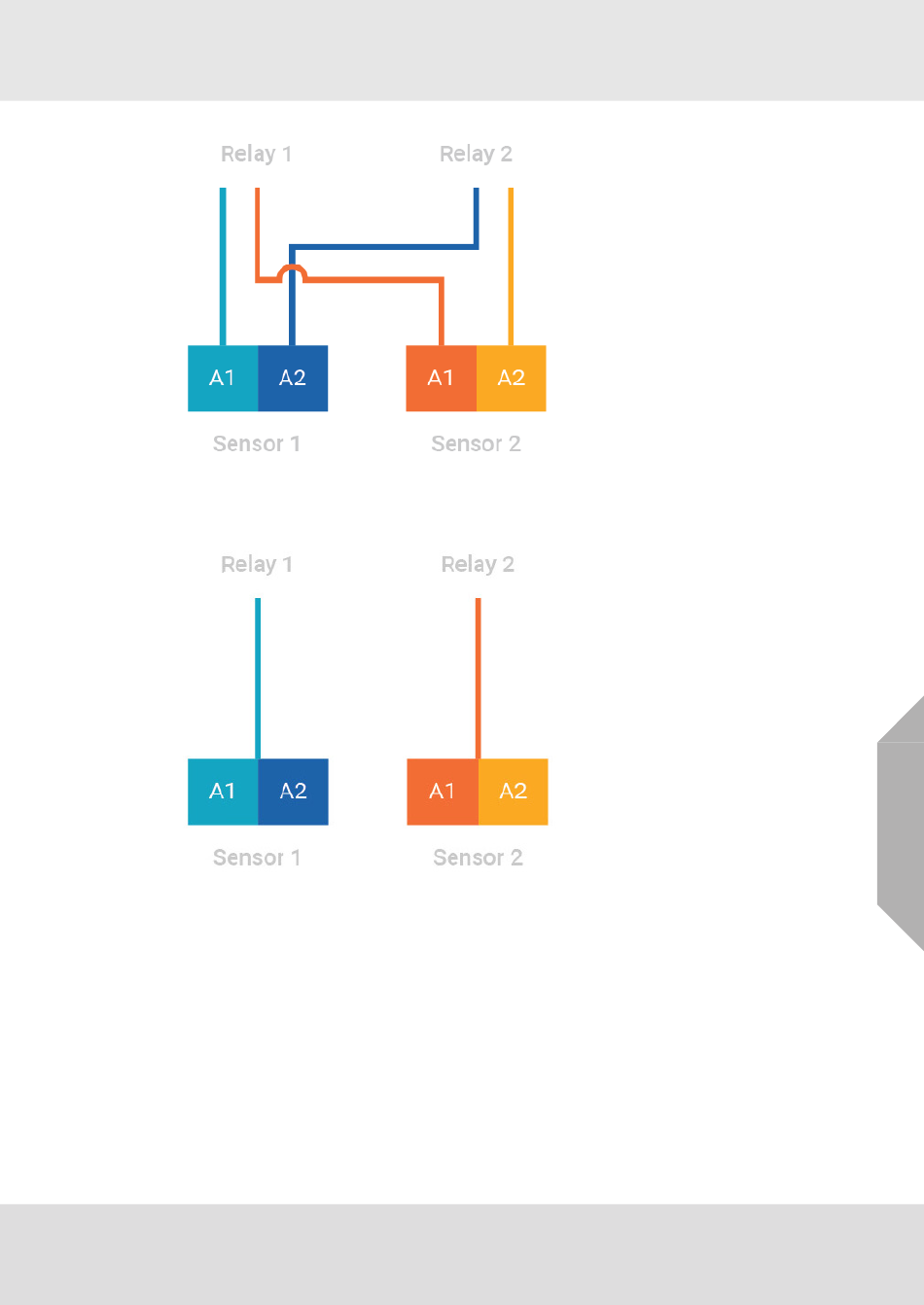

Abb. 19 Relaiszuordnung und Alarmansteuerung im Modus „allgemein"
Der Modus „diskret" ermöglicht eine eigene Aktion für jeden Sensor. Relais 1 wird durch Alarme
von Sensor 1 angesteuert, Relais 2 durch Alarme von Sensor 2.
Abb. 20 Relaiszuordnung und Alarmansteuerung im Modus „diskret"
Angezogen / abgefallen
(6) „Relais 1" und „Relais 2" laufen abwechselnd über die Anzeige.
(7) Berühren Sie die Berührungstaste, wenn „Relais 1" oder „Relais 2" durchläuft.
(8) Berühren Sie die Berührungstaste zum Anzeigen der aktuellen Einstellung (angezogen /
abgefallen).
(9) Durch erneutes Berühren der Berührungstaste wird die Einstellung umgeschaltet.
(10) Wenn „Beenden?" angezeigt wird, berühren Sie die Berührungstaste zum Verlassen der
Relais-Einstellung.
General Monitors S5000
Bedienung
DE
36
