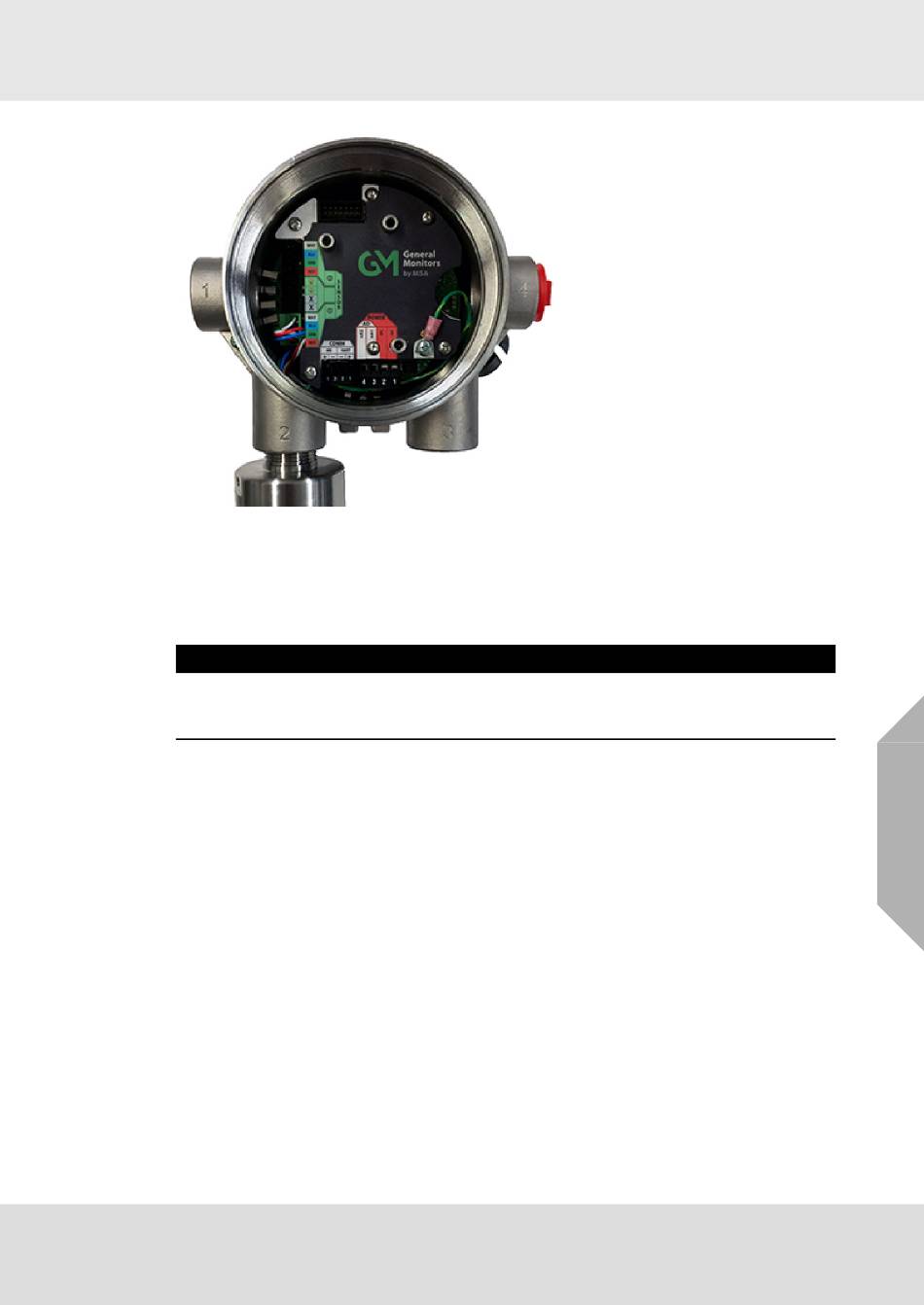

Abb. 8 Anschluss des Sensors an der Leiterplattenstapel- und Erdungsklemme
(6) Vergewissern Sie sich, dass der Sensoranschluss fest auf der Anschlussplatte sitzt.
(7) Schließen Sie die Erdung des Sensors an eine der Erdungsschrauben im Gehäuse der
S5000 an.
(8) Ersetzen Sie das Anzeigemodul. Drücken Sie sie fest auf den Leiterplattenstapel.
ACHTUNG!
Stellen Sie sicher, dass die Elektronikbaugruppe fest in den Montagelöchern sitzt. Wenn sie nicht
fest sitzt, funktionieren die Schaltflächen der Benutzeroberfläche möglicherweise nicht ordnungs-
gemäß.
(9) Bringen Sie die Abdeckung durch Drehen im Uhrzeigersinn wieder an.
(10) Ziehen Sie mit einem 1,5-mm-Inbusschlüssel die Stellschraube am Deckel an.
General Monitors S5000
Installation
