3.4.3 Sensorausrichtung

Die Sensorausrichtung hängt vom Sensortyp ab. Wenn Sie einen IR-Punktsensor IR400
montieren, ob lokal auf dem Transmitter oder über ein Fernanschlussgehäuse, muss der Sensor
horizontal montiert werden. Wenn der IR400-Sensor nicht horizontal montiert wird, ist er anfälliger
für Strahlblockaden, die auf Staub- und Kondensatbildung auf der Oberfläche des IR400-Sensors

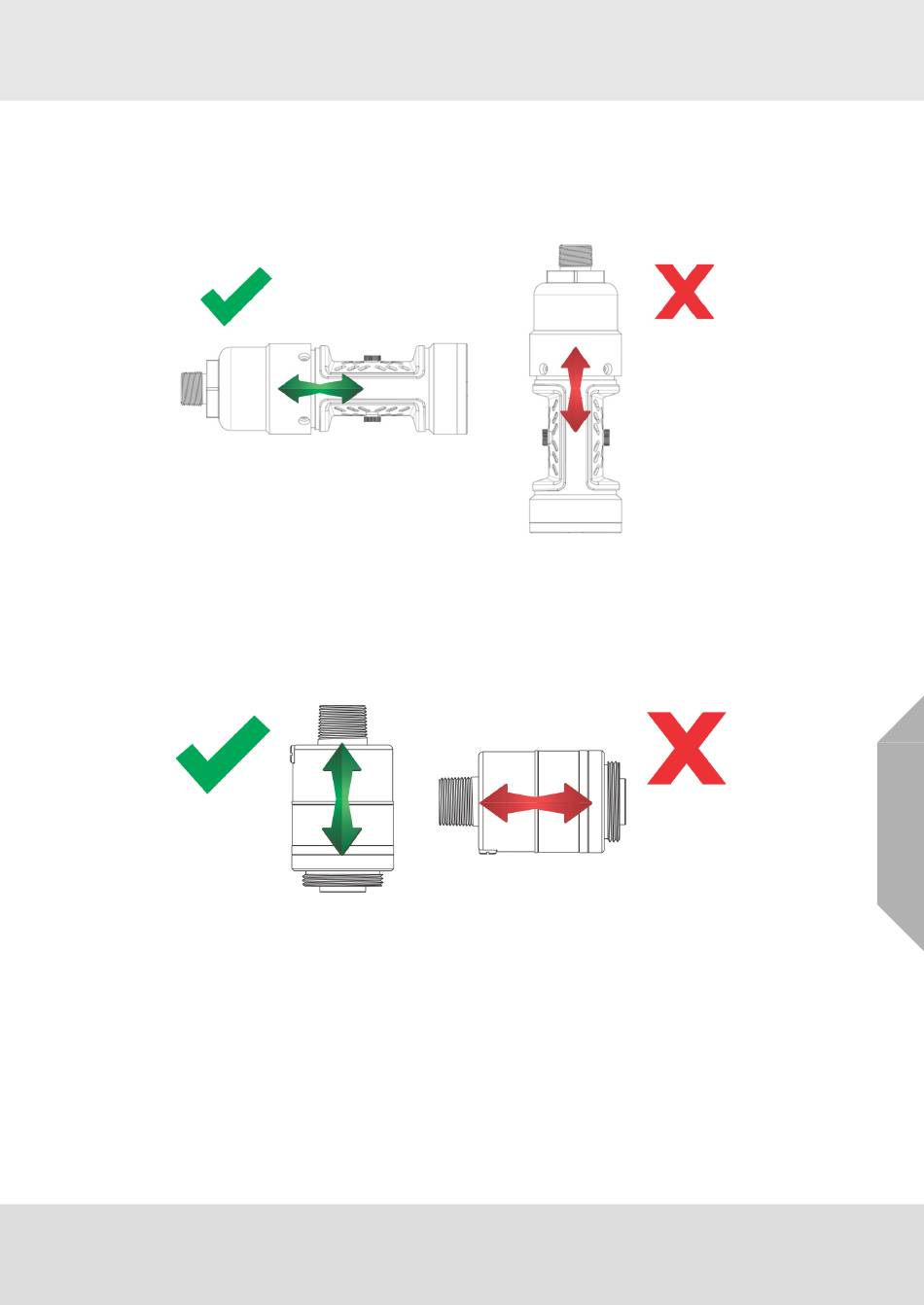

zurückzuführen sind. Abb. 5 zeigt die richtige und die falsche Montagerichtung des IR400.
Abb. 5 Richtige und falsche Montagerichtung des IR-Punktsensors IR400
Alle anderen Sensoren, darunter elektrochemische Sensoren, katalytische Sensoren, Sauerstoff-
sensoren, passive katalytische Sensoren und passive MOS müssen senkrecht mit nach unten
weisendem Gaseinlass montiert werden. Wenn der Sensor nicht mit nach unten weisendem
Gaseinlass montiert wird, steigt die Wahrscheinlichkeit von Verstopfungen durch Partikel oder
Flüssigkeiten. Abb. 6 zeigt die richtige und falsche Montagerichtung von XCell-Sensoren. Passive
katalytische Sensoren und MOS-Sensoren sind bei Anlieferung schon im Transmittergehäuse
installiert.
Abb. 6 Richtige und falsche Montageausrichtung von XCell-Sensoren
