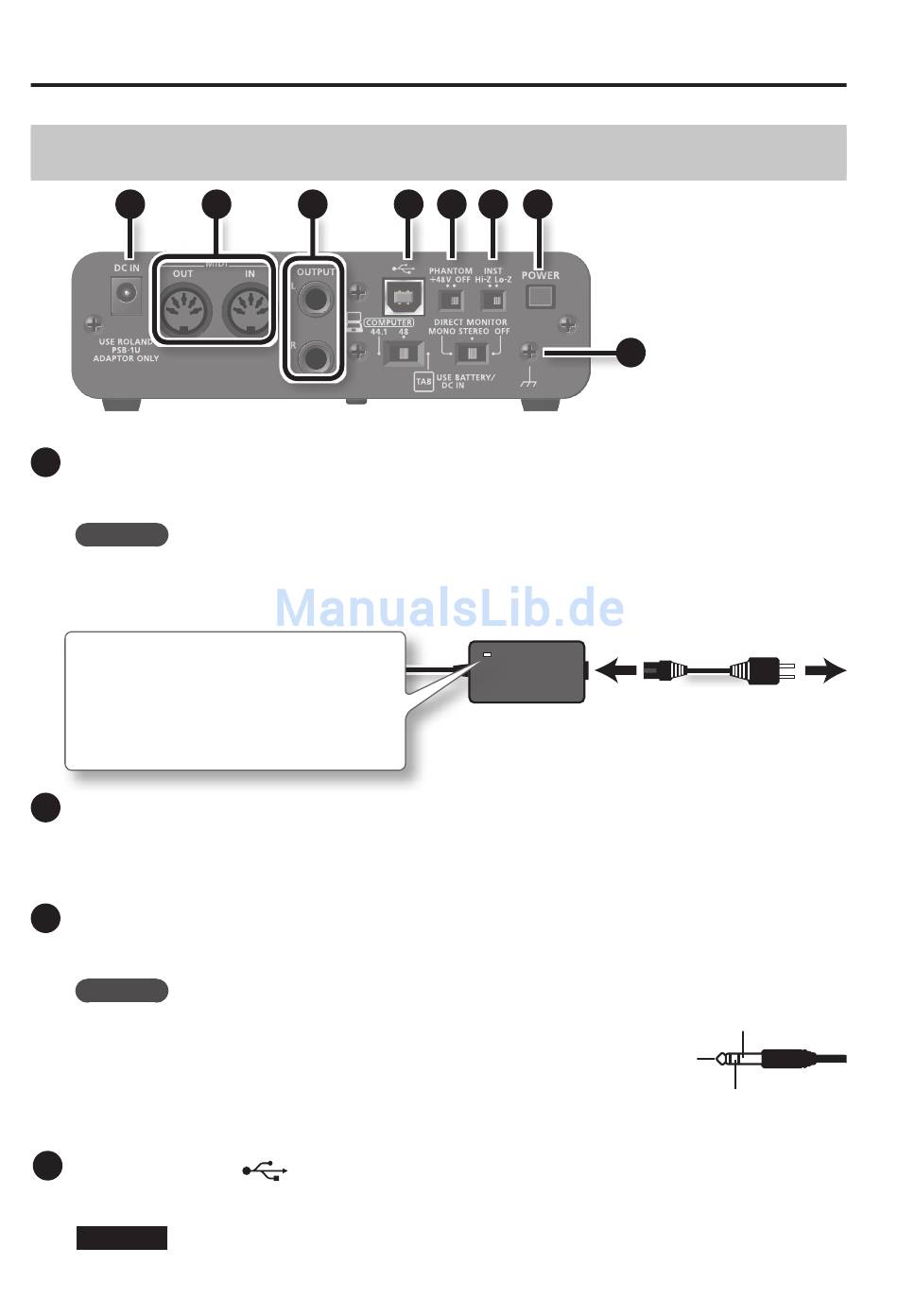

Die Rückseite
7
DC IN-Buchse
7
Hier kann ein AC-Adapter angeschlossen werden (zusätzliches Zubehör).
HINWEIS
• Auch wenn Batterien eingebaut sind, wird das Gerät nach Abziehen des AC-Adapters bzw.
Unterbrechen der Stromversorgung ausgeschaltet. Sie müssen das DUO-CAPTURE EX manuell
ausschalten, bevor Sie den AC-Adapter abziehen bzw. die Stromversorgung unterbrechen.
• Der AC-Adapter besitzt eine
Anzeige, die aufleuchtet, wenn
das Netzteil Strom erhält. Damit
können Sie schnell feststellen, ob die
verwendete Steckdose Strom führt.
MIDI OUT, IN-Anschlüsse
8
Verbinden Sie den Anschluss MIDI OUT mit einem MIDI-Soundmodul. Verbinden Sie den
Anschluss MIDI IN mit Ihrem MIDI-Keyboard oder einem anderen MIDI-Steuergerät.
OUTPUT L, R-Buchsen (Klinke symmetrisch)
9
Gibt das analoge Audiosignal aus.
HINWEIS
Die Pin-Belegung der OUTPUT L- und OUTPUT R-Buchsen
ist in der Abbildung rechts dargestellt (GND: Masse, HOT:
spannungsführend, COLD: nicht spannungsführend).
Stellen Sie sicher, dass die Anschlüsse der externen Geräte
gleichermaßen belegt sind.
USB-Anschluss (
10
Zum Anschluss an einen Rechner.
HINWEIS
Installieren Sie zuerst den Treiber, bevor Sie das DUO-CAPTURE EX an den Rechner anschließen
(p. 12).
8
8
9
)
10
11 12 13
14
HÜLSE (GND)
SPITZE (HOT)
RING (COLD)
