Einleitung
Die Bedienoberfläche und Anschlüsse

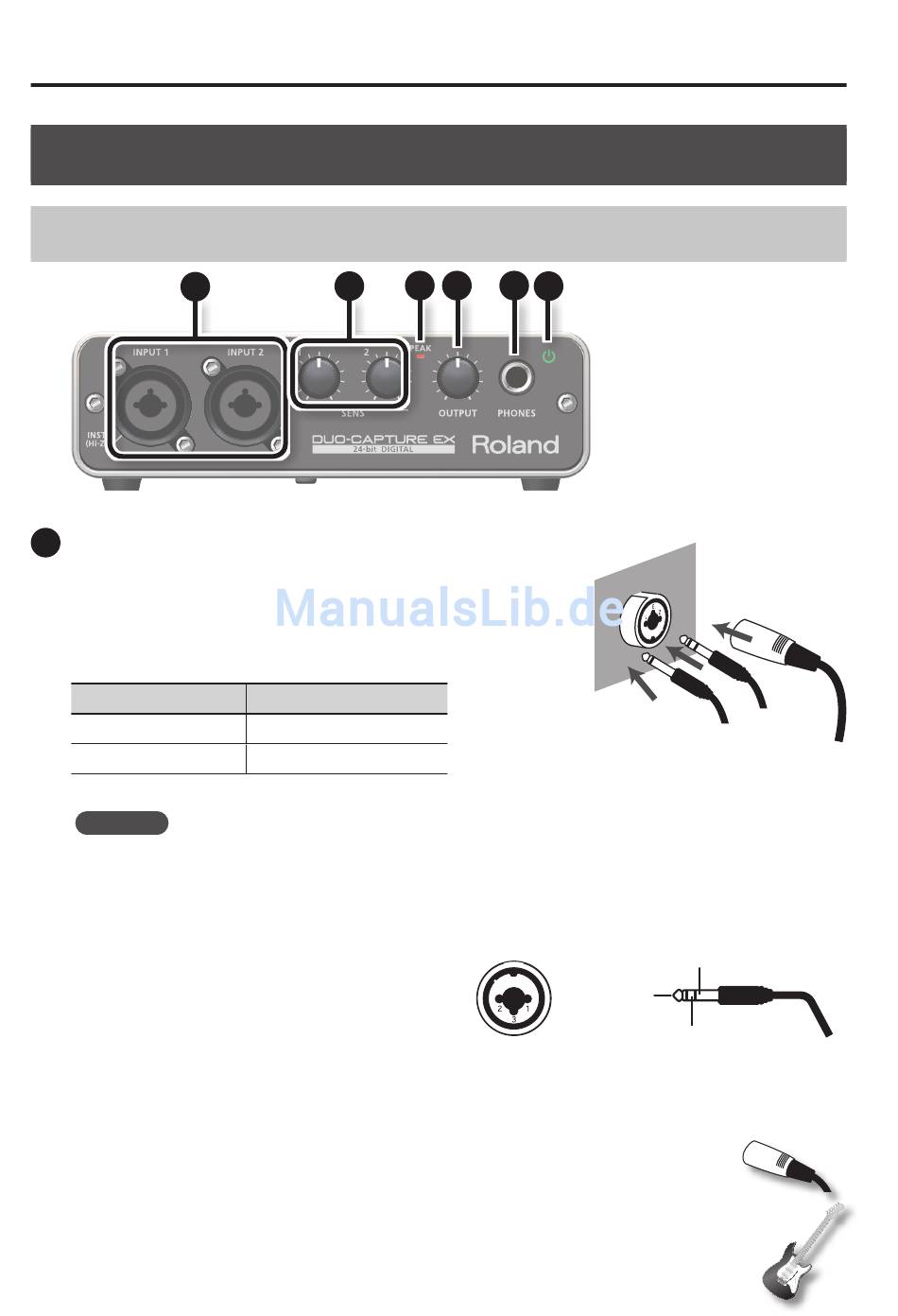

Die Vorderseite
1
INPUT 1, 2-Buchsen (Combo-Buchsen)
1
Dieses sind analoge Audio-Eingangsbuchsen mit Mikrofon-
Vorverstärkern. Sie eignen sich sowohl für Klinken- als auch
XLR-Stecker. Außerdem unterstützen sie sowohl symmetrische
als auch unsymmetrische Verbindungen.
INPUT.1,.2-Buchsen
XLR-Anschluss
Klinken-Anschluss
HINWEIS
• Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die
Lautstärke auf Minimum und lassen Sie die Geräte ausgeschaltet (Ausnahme: der verwendete
Rechner), wenn Sie neue Kabelverbindungen vornehmen.
• Die Pin-Belegung der
symmetrischen Anschlüsse
ist in der Abbildung rechts
dargestellt (GND: Masse, HOT:
spannungsführend, COLD:
nicht spannungsführend).
Stellen Sie sicher,
dass die Anschlüsse der externen Geräte gleichermaßen belegt sind.
• Stellen Sie den [INST]-Schalter (p. 9) und den [PHANTOM]-Schalter (p. 9) gemäß der
angeschlossenen Geräte ein.
• Verwenden Sie bei Mikrofonen vorzugsweise eines mit XLR-Anschluss. Bei
Mikrofonen mit Klinkenanschluss ist der Pegel sehr niedrig.
• Eine Gitarre bzw. ein Bass sollte an der INPUT 1-Buchse angeschlossen werden.
Bei Nutzung der INPUT 2-Buchse ist der Pegel sehr niedrig.
6
3
2
Eingangsempfindlichkeit
-60– -6 dBu
-46–+2 dBu
1: GND
2: HOT
3: COLD
4
5
6
(unsymmetrisch)
SPITZE (HOT)
XLR..
(symmetrisch)
Klinke. .
Klinke. .
(symmetrisch)
HÜLSE (GND)
RING (COLD)
