- Seite 1 Version 1.0 Hydromette UNI 2...
-
Seite 2: Inhaltsverzeichnis
Baufeuchtemessung auf Widerstandsbasis ..... 13 ........14 4.2.1 Einschlag-Elektrode M 20 ....15 4.2.2 Oberflächen-Messkappen M 20-OF 15 ........15 4.2.3 Einstech-Elektrode M 6 ....16 4.2.4 Flach-Elektrodenpaar M 6-Bi 200/300 ......16 4.2.5 Tiefen-Elektroden M 21-100/25 ............. 17 4.2.6 Kontaktmasse Hydromette UNI 2... - Seite 3 Absolute Feuchte ..........22 4.5.3 Sättigungsfeuchte ..........23 4.5.4 Relative Luftfeuchte .... 21 4.5.5 Handahabung der Aktiv-Elektrode RF-T 28 4.5.6 Ansprechzeiten des Luftfeuchtesensors in der ..........21 Elektrode RF-T 28 ....21 4.5.7 Handhabung der Aktiv-Elektrode RH-T 37 Hydromette UNI 2...
- Seite 4 Emissionsgrad ........... 21 4.7.4 Messfleckgröße Sonstige Temperaturfühler ..........23 ......21 4.8.1 Einstech-Temperaturfühler ET 10 ..21 4.8.2 Tauch- und Rauchgas-Temperaturfühler TT 40 Ausgleichfeuchte / Haushaltsfeuchte ....... 23 Anhang ................48 Vergleichsgrafik Luftfeuchte - Materialfeuchte ....48 Hydromette UNI 2...
-
Seite 5: Veröffentlichungserklärung
Veröffentlichungserklärung Diese Veröffentlichung ersetzt alle vorhergehenden Versionen. Sie darf nicht ohne schriftliche Genehmigung der Firma Gann Mess- u. Regeltechnik GmbH in irgendeiner Form reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische und dokumentarische Änderungen vorbehalten. Alle Rechte vorbehalten. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. -
Seite 6: Allgemeine Hinweise
Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Betriebssicherheit und Funktionalität sind bei Modifizierung oder Umbau des Gerätes nicht mehr gewährleistet. Für eventuell daraus entstehende Schäden haftet die Firma Gann Mess- u. Regeltechnik GmbH nicht. Das Risiko trägt allein der Benutzer. -
Seite 7: Weee-Richtlinie 2002/96/Eg Elektro- Und Elektronikgesetz
Das Messgerät darf nur, wie in dieser Anleitung beschrie- ben, bestimmungsgemäß eingesetzt werden. Gerät und Zubehör gehören nicht in Kinderhände! Auf metallischen Unterlagen darf nicht gemessen werden. Die Firma Gann Mess- u. Regeltechnik GmbH übernimmt keinerlei Haftung für Schäden, durch... -
Seite 8: Einführung

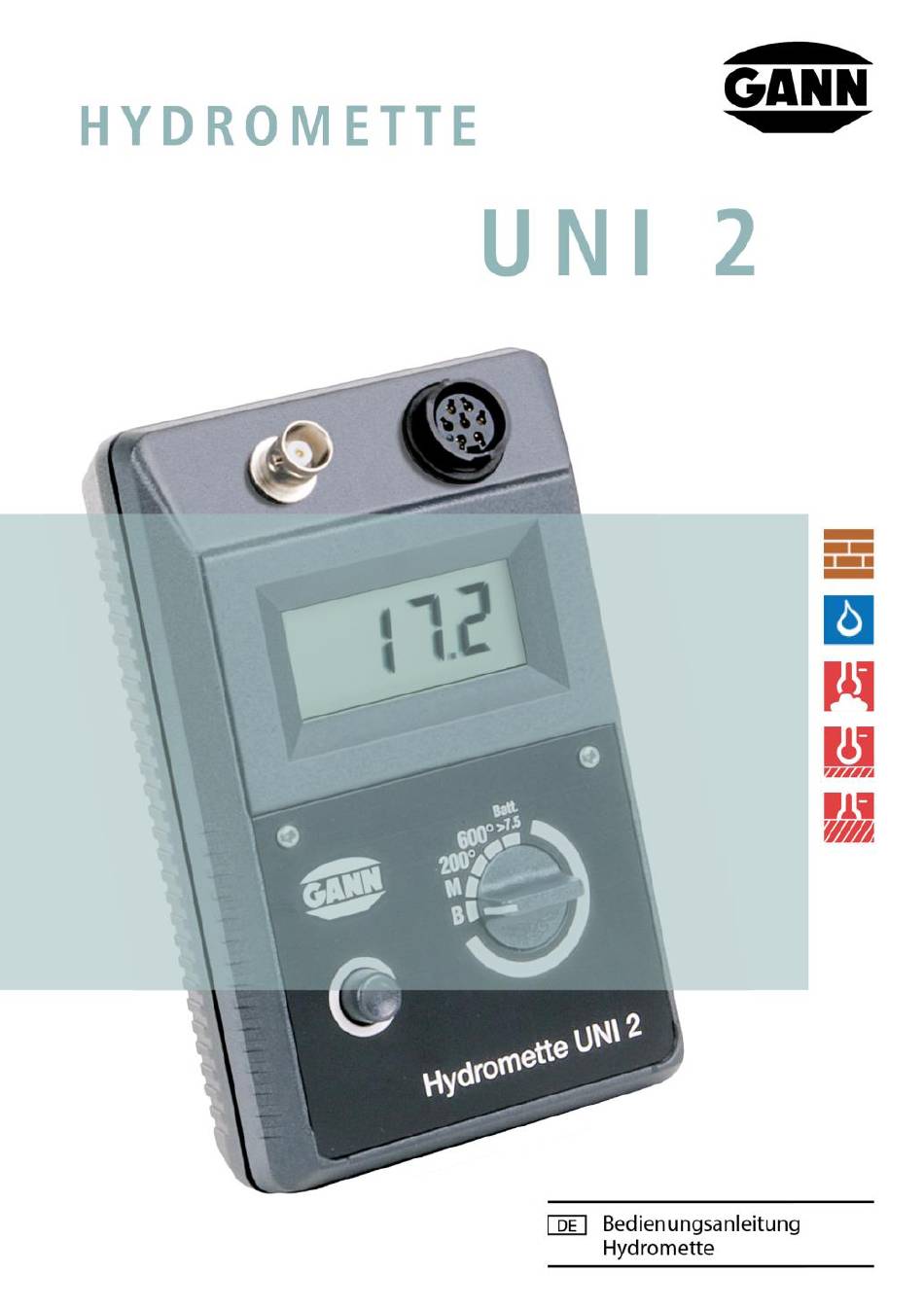

1 Einführung Beschreibung Die UNI 2 ist ein elektronisches und universelles Dreifach- Messgerät für Baufeuchte, Holzfeuchte & Temperatur an das eine breite Palette von (Aktiv-)Elektroden angeschlossen werden kann. Zusätzlich zur Messung mithilfe von (Aktiv-)Elektroden können mit Hydromette auch widerstandsbasierte Messungen vorgenommen werden. -
Seite 9: Geräteaufbau Und Tastenbelegung
Geräteaufbau und Tastenbelegung BNC-Anschlussbuchse Anschlussbuchse Für den Anschluss von Für den Anschluss Elektroden zur geeigneter Aktiv-Elektroden widerstandsbasierten bzw. Temperaturfühler Baufeuchtemessung LCD-Digital- Anzeige Haupt-Schalter zur Einstellung der Messmodi Messtaste Hydromette UNI 2... -
Seite 10: Grundlegende Funktionen
MB 35 zur zerstörungsfreien Oberflächen- Feuchtemessung am Beton Schalter-Stellung „200°C“ Zur Einstellung bei der Temperaturmessung mit der Elektrode RF-T 28 sowie mit den PT 100- Fühlern bis 200° Schalter-Stellung „600°C“ Zur Einstellung der Temperaturmessung den PT 100- Fühlern bis 600° Hydromette UNI 2... -
Seite 11: Spezifikationen
5% bis 98% r.F. (kurzzeitig) Spannungsversorgung: 9-V-Blockbatterie Verwendbare Typen: 9 V Type IEC 6 F 22 oder IEC 6 LF 22 Abmessungen: 140 x 90 x 42/50 (L x B x H) mm Gewicht: ca. 230 g Hydromette UNI 2... -
Seite 12: Unzulässige Umgebungsbedingungen
B 60 und LB 71 (abhängig vom Material) 2 – 8 Gew.-% mit Aktiv-Elektrode MB 35 an Betonoberflächen Holzfeuchte: 40 - 200 % (atro) mit Aktiv-Elektrode MH 34 an Nadelholz Luftfeuchte: 5 - 98 % relative Luftfeuchte mit der Aktiv-Elektrode RF-T 28 Hydromette UNI 2... -
Seite 13: Anwendungshinweise
Anzeigefeld die Zahl „1“. 4 Anwendungshinweise Allgemeine Hinweise Die Hydromette UNI 2 ist ein elektrisches Messgerät nach dem Widerstandsmessprinzip zur Feststellung von Feuchtegraden und Feuchteverteilungen in Baustoffen wie z. B. Mauerwerk, Beton, Estrich, Isolierstoffe usw. sowie deren Temperatur und zur... -
Seite 14: Einschlag-Elektrode M 20
10 Ersatznadeln mit 16 und 23 mm Länge beigefügt. Diese sind zur Messung bis in Tiefen von maximal 20 bzw. 30 mm geeignet. Sollen größere Tiefen erreicht werden, können Elektrodennadeln durch längere Ausführungen (40 und 60 mm) ersetzt werden. Dabei nimmt mit der Nadellänge auch die Bruchgefahr zu. Hydromette UNI 2... -
Seite 15: Oberflächen-Messkappen M 20-Of 15
Löcher kompakt und in voller Tiefe ausgefüllt werden. Achtung: Beim Einschlagen in harte Baustoffe (Estrich, Beton etc.) ohne Verwendung von Kontaktmasse) kann es zu einer erheblichen Messdifferenz (es wird ein zu niedriger Wert angezeigt) kommen. Hydromette UNI 2... -
Seite 16: Flach-Elektrodenpaar M 6-Bi 200/300
Elektrodenstab mit dem Büschelstecker des Messkabels verbinden und in das Elektrodenrohr einschieben. Durch Druck mit dem Stab ist die Kontaktmasse an das Ende des Bohrloches zu pressen. Messkabel mit dem Messgerät verbinden, Messtaste drücken und Messwert (Digits) ablesen. Hydromette UNI 2... -
Seite 17: Kontaktmasse
Fachwerkhäusern, insbesondere zur Feuchtigkeitsfeststellung in isolierten (gedämmten) Flachdächern und an gedämmten bzw. hinterlüfteten Fassaden. Um die Isolierung der Elektroden nicht zu beschädigen, sollte das Durchstoßen von härteren Baustoffen (Putz, Gipskartonplatten etc.) vermieden werden. Dämmstoffe wie Styropor, Steinwolle etc. Hydromette UNI 2... -
Seite 18: Bürsten-Elektroden M 25 100/300
Elektroden beim Einsetzen und Entfernen immer nach rechts gedreht werden. Vorsicht bei der Verwendung von Zangen etc. 4.2.9 Externe Temperaturfühler An der Hydromette Uni 2 können über den Zusatzanschluss diverse Temperaturfühler (PT 100 Fühler) angeschlossen werden. Hydromette UNI 2... -
Seite 19: Umrechnungstabellen Für Baustoffe
Die Grundlagen für die nachstehenden Tabellen wurden von verschiedenen Institutionen erstellt, u. a. von der Forschungs- und Materialprüfungsanstalt für das Bauwesen an der Universität Stuttgart, Firma Elastizell, Hamburg-Wilhelmsburg, Firma Bayerisches Duramentwerk, Nürnberg sowie dem Forschungs- und Untersuchungszentrum für Bauwerke und öffentliche Arbeiten, F-Paris. Hydromette UNI 2... - Seite 20 Dunkler Bereich: Feucht Be- oder Verarbeitung mit sehr hohem Risiko! Bitte beachten Sie, dass der vollständige Feuchteausgleich bei Baustoffen meist erst nach 1 - 2 Jahren eintritt. Entscheidend hierfür sind die direkte Abschottung (Dampfsperre) sowie die langfristig umgebende Feuchte. Hydromette UNI 2...
- Seite 21 Hydromette UNI 2...
- Seite 22 Hydromette UNI 2...
- Seite 23 Hydromette UNI 2...
- Seite 24 Hydromette UNI 2...
- Seite 25 Hydromette UNI 2...
- Seite 26 Gewichts- oder Volumenprozente ist jedoch nicht möglich. Wichtig ist hierbei, dass der Dämmstoff nicht vollständig durchstoßen wird. Da der unter Dämmstoff liegende Baustoff meist bereits vorher durchfeuchtet ist, kann bei durchgestoßener Messelektrode ein falscher Wert angezeigt werden. Hydromette UNI 2...
-
Seite 27: Baufeuchtemessung Auf Zerstörungsfreie Basis Mittels Aktiv-Elektroden
Beurteilung der Materialfeuchte ohne direkte Sicht auf die LCD- Anzeige. Bei Überschreitung des eingestellten Grenzwertes ertönt ein Pfeifton. Die Signaltoleranz liegt im Bereich von 30 bis 70 Digits bei +/- 2 und im Bereich von 80 bis 140 Digits bei +/- 3 Digits. Hydromette UNI 2... -
Seite 28: Orientierungswerte
Kondensation zu rechnen. Je nach Überdeckungshöhe kann es bei Metall im Untergrund (Eisenarmierung, Leitungen, Rohre, Putzschienen usw.) zur Erhöhung des Messwertes kommen. Dies ist bei der Beurteilung der Anzeigewerte in Abhängigkeit von der Überdeckung zu beachten. Hydromette UNI 2... -
Seite 29: Handhabung Der Aktiv-Elektroden
Einschalttaste am Messgerät drücken und mit der Kugel die zu untersuchende Fläche abtasten. Die Elektrode muss den Baustoff fest berühren. Die Aktiv-Elektrode ist dabei möglichst im 90°C- Winkel zur Fläche zu halten. In Eck-/Winkelbereichen ist ein Abstand von ca. 8 - 10 cm zur Kante/Winkel einzuhalten. Hydromette UNI 2... - Seite 30 Hydromette UNI 2...
- Seite 31 Hydromette UNI 2...
-
Seite 32: Hinweise Zu Der Aktiv-Elektrode Mb 35
Anwender nach den individuellen Gegebenheiten und den aus seiner Berufspraxis gewonnenen Erkenntnissen. 4.4.4 Hinweise zu der Aktiv-Elektrode MB 35 Die GANN Aktiv-Elektrode MB 35 wurde speziell zur Messung der Oberflächenfeuchte in Beton und Estrich-Beton entwickelt. Sie ist besonders für Kontrollmessungen vor einer Beschichtung oder dem Aufbringen von Klebstoffen geeignet. -
Seite 33: Handhabung Der Aktiv-Elektrode Mb 35
Messwertaufnehmer fest auf die Betonoberfläche drücken. Messtaste am Gerät drücken und Messwert (Gew.%) ablesen. Um korrekte Messwerte zu erhalten, sollte die Betonoberfläche vor der Messung von Staub, Trennmittel sonstigen Verunreinigungen gesäubert werden. Umrechnungstabelle für Beton Gewichtsprozente / CM-Prozente Hydromette UNI 2... -
Seite 34: Luftfeuchtemessung
Als Sättigungsfeuchte bezeichnet man die Wassermenge, die maximal in einem bestimmten Luftvolumen enthalten sein kann. Je höher die Temperatur, desto größer ist die Wasseraufnahmemenge in der Luft. ������. ���������� ������ �������������� (��) ��������ℎ���� (��������. ) = ���������������������� (�� Hydromette UNI 2... -
Seite 35: Relative Luftfeuchte
Die Ansprechgeschwindigkeit des Sensors ist sehr hoch, so dass bereits geringe Luftströmungen (Türspalt, undichtes Fenster etc.) die Messwertanzeige beeinflussen. Ein absoluter Stillstand der Anzeige ist deshalb nur in einer Klimabox erreichbar. Auch im Lagerzustand (Gerät nicht eingeschaltet) passt sich der Sensor dem Umgebungsklima an. Hydromette UNI 2... -
Seite 36: Beschädigung Des Sensors
Der Sensor kann durch diverse mechanische bzw. umweltbedingte Einflüsse in einen nicht mehr reparablen Zustand versetzt werden. Hierzu gehören insbesondere: direkte Berührung des Sensors mit den Fingern direkte Kontaktierung mit festen oder klebrigen Materialien bzw. Gegenständen Messung Atmosphären Lösungsmittelanteil, Öldämpfen bzw. sonstigem hohen Schadstoffanteil Hydromette UNI 2... -
Seite 37: Messfehler
+80 °C gilt nur für die Fühlerspitze des Sensors (Länge der Schutz- /Filterkappe). Das Messgerät darf Temperaturen über 50 °C nur kurzzeitig ausgesetzt werden. Messwertverfälschungen können durch eine Abschirmung mit Körperteilen (z.B. Hand) sowie das Anblasen oder Sprechen/Atmen in Richtung des Sensors auftreten. Hydromette UNI 2... -
Seite 38: Handhabung
0 bis +50 °C möglichst nicht über- bzw. unterschritten werden. Messwertverfälschungen können durch eine Abschirmung mit Körperteilen Hand) sowie Anblasen oder Sprechen/Atmen in Richtung des Fühlers auftreten. Auch im Lagerzustand (nicht eingeschaltet) passt sich der Lufttemperatur-Sensor der Umgebungstemperatur an. Hydromette UNI 2... -
Seite 39: Übersichttabelle Für Taupunkttemperaturen In Abhängigkeit Von Der Lufttemperatur Und Der Rel. Luftfeuchte Zur Kondensationsberechnung
4.6.3 Übersichttabelle für Taupunkttemperaturen in Abhängigkeit von der Lufttemperatur und der rel. Luftfeuchte zur Kondensationsberechnung Hydromette UNI 2... -
Seite 40: Oberflächentemperaturmessung Mittels
Spannungssignal um. Vorteile gegenüber der Kontaktmessung mittels mechanischem Fühler: Sehr schnelle Ansprech- bzw. Messzeit Kein Wärmeentzug am Messobjekt Keine Beschädigung oder Verunreinigung der Messfläche Messung stromführender oder sich bewegender Teile möglich Hydromette UNI 2... -
Seite 41: Messung
Das Messgerät ist standardmäßig auf einen Emissionsgrad von 95 % eingestellt. Dieser Wert trifft für die meisten Baustoffe, Kunststoffe, Textilien, Papiere und nichtmetallische Oberflächen zu. Die nachstehende Aufstellung dient der Abschätzung des Emissionsfaktors, der u. a. durch Glanz und Rauheit des zu Hydromette UNI 2... - Seite 42 95 % zu verwenden. Eine mathematische Korrektur des Temperatur-Messwertes mit Emissionsfaktor erfordert Kenntnis Umgebungstemperatur Koeffizient Temperaturausgleichs Messfühlers Umgebungstemperatur. Für die Korrektur gilt: (�� − �� ) ∗ 100 �������������� ���������������� + �� = �� ���������������� �������������������� �������������������������� (%) Hydromette UNI 2...
- Seite 43 85 bis 90 Holz 90 bis 95 Kalkstein Keramik 90 bis 95 Kunststoffe Marmor 90 bis 95 Papier (nichtmetallisch) Putz 90 bis 95 Sand Tapeten (nichtmetallisch) Textilien (nichtmetallisch) Wasser Zement 90 bis 95 Ziegel (rau) 90 bis 95 Hydromette UNI 2...
-
Seite 44: Messfleckgröße
Verhältnis von ca. 6:1. Bei einem Abstand (A) von 250 mm beträgt der Messfleck-Durchmesser (D) 46 mm. Als Messabstand (A) zwischen Messoberfläche und Sensor empfehlen wir 20 bis 50 mm. Der jeweilige Durchmesser kann mittels nachstehender Abbildung ermittelt werden, Hydromette UNI 2... -
Seite 45: Sonstige Temperaturfühler
Verlegung so lange zu warten, bis sich eine Feuchtigkeit von ca. 0,6 Gewichtsprozenten eingestellt hat. Die Verlegung eines Holzparkettbodens auf einem Zementestrich bei normaler Ofenheizung kann dagegen noch im Feuchtebereich von 2,5 - 3,0 Gewichtsprozenten erfolgen. Hydromette UNI 2... - Seite 46 Beeinflussung der Materialfeuchte hängt wesentlich von der Wärmeleitfähigkeit, der Wärmekapazität, dem Wasserdampf- Diffusionswiderstand sowie der hygroskopischen Eigenschaft des Stoffes ab. Die "Soll-Feuchte" eines Stoffes ist die Feuchte, die dem Mittelwert Ausgleichsfeuchte unter wechselnden klimatischen Bedingungen entspricht, denen er dauernd ausgesetzt ist. Die Hydromette UNI 2...
- Seite 47 45 % rel. Luftfeuchte. Durch diese Schwankungen treten vor allem in zentralbeheizten Räumen im Winter verstärkt Schäden auf. Es ist nicht möglich, allgemein gültige Werte festzulegen. Es bedarf vielmehr immer handwerklichen sachverständigen Erfahrung, um Messwerte richtig zu beurteilen. Hydromette UNI 2...
-
Seite 48: Anhang
