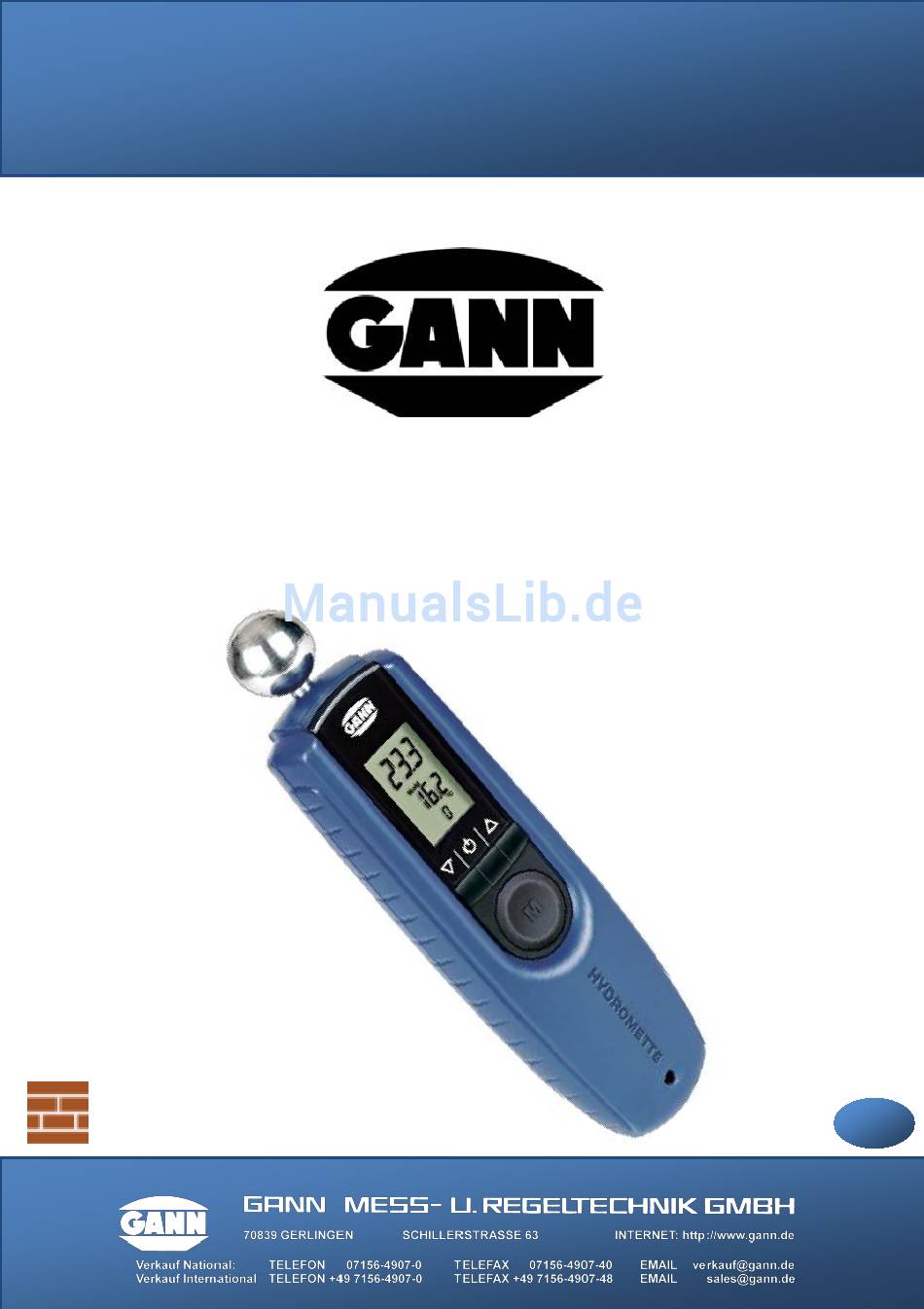

- Seite 1 Version 2.0 Bedienungsanleitung HYDROMETTE BL COMPACT B...
-
Seite 2: Inhaltsverzeichnis
Messmenü (Hauptmenü) ........12 2.3.2 Materialeinstellung..........13 2.3.3 Alarmwerteinstellung .......... 14 2.3.4 Maximalwertanzeige ........... 15 Messmenü mit Tendenzanzeige (nur bei der Holzmessung) ..................18 Sonstige Funktionen ............19 2.5.1 Automatische Abschaltung ......... 19 2.5.2 Batterieüberwachung.......... 19 Hydromette BL Compact B... - Seite 3 Unzulässige Umgebungsbedingungen ......20 Messbereiche ..............21 Anwendungshinweise ............21 Allgemeine Hinweise ............22 Orientierungswerte ............23 Handhabung der Hydromette BL Compact B ....24 Anzeige-/Umrechnungswerte (Digits) in Abhängigkeit von der Material-Rohdichte ............ 26 Anhang ................28 Material-Tabelle ............... 28 Vergleichsgrafik Luftfeuchte - Materialfeuchte ....
-
Seite 4: Veröffentlichungserklärung
Einführung Veröffentlichungserklärung Diese Veröffentlichung ersetzt alle vorhergehenden Versionen. Sie darf nicht ohne schriftliche Genehmigung der Firma Gann Mess- u. Regeltechnik GmbH in irgendeiner Form reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische und dokumentarische Änderungen vorbehalten. Alle Rechte vorbehalten. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. -
Seite 5: Allgemeine Hinweise
Gerätes nicht mehr gewährleistet. Für eventuell daraus entstehende Schäden haftet die Firma Gann Mess- u. Regeltechnik GmbH nicht. Das Risiko trägt allein der Benutzer. Überzeugen Sie sich unbedingt mit geeigneten Mitteln, dass an der zu messenden Stelle keine elektrischen Leitungen, Wasserrohre oder sonstige Versorgungs- leitungen liegen. -
Seite 6: Weee-Richtlinie 2002/96/Eg Elektro- Und Elektronikgesetz
Das Messgerät darf nur, wie in dieser Anleitung beschrie- ben, bestimmungsgemäß eingesetzt werden. Gerät und Zubehör gehören nicht in Kinderhände! Auf metallischen Unterlagen darf nicht gemessen werden. Die Firma Gann Mess- u. Regeltechnik GmbH übernimmt keinerlei Haftung für Schäden, durch... -
Seite 7: Einführung

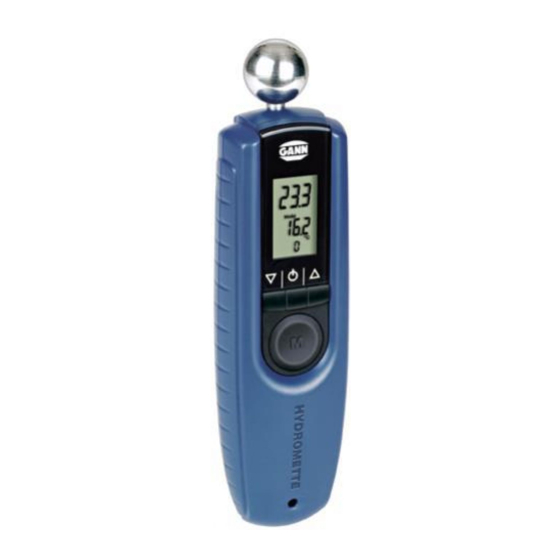

Einführung 1 Einführung Beschreibung Die Hydromette BL Compact B ist ein elektronischer Baufeuchte- indikator nach Dielektrizitätskonstante-/ Hochfrequenz- Messprinzip, mit 3-zeiliger LCD-Anzeige und flexibel einsetzbarer Kugelsonde zum zerstörungsfreien Aufspüren von Feuchtigkeit in Baustoffen aller sowie Erkennung Feuchtigkeitsverteilung in Wänden, Decken und Fußböden. -
Seite 8: Geräteaufbau Und Tastenbelegung
Einführung Geräteaufbau und Tastenbelegung Kugel-Elektrode Display Auf-Taste Ein- / Aus- Taste Mess-Taste Ab-Taste Hydromette BL Compact B... -
Seite 9: Displaysymbole
Einführung Displaysymbole Symbole Hauptmenü Materialfeuchte Messwert wird gehalten; Bereit zur Messung Gerätetemperatur in °C Sortensymbol Sortenkennzahl Sonstige Symbole Max-/Alarm- Anzeige Alarm „OFF“ Batterie-Symbol Gerätetemperatur in °C Baustoff-Symbol Holzsorten-Symbol Hydromette BL Compact B... -
Seite 10: Grundlegende Funktionen
Kalibrierung andauert Abbildung 2-1 Kalibrier-Modus Nach ca. 2 Sekunden ist die Kalibrierung beendet, und das Gerät schaltet in den Messmodus. Während der Kalibrierung sollte das Gerät in die Luft gehalten und möglichst nicht bewegt werden. Hydromette BL Compact B... -
Seite 11: Anzeige Im Messmodus
Abscannen größerer Flächen nach der maximalen Feuchte bzw. der Ausdehnungsgröße eines Feuchteschadens. Digitwerte sind dimensionslose Messwerte und keine realen Feuchtewerte in % ! Gemessen wird durch Drücken der „M“-Taste und Auflegen bzw. Aufsetzen der Kugelelektrode auf das zu messende Material. Hydromette BL Compact B... -
Seite 12: Einstellmenüs
„Max“ blinkend auf dem Display. Soll der neue Wert übernommen werden, muss die „M“-Taste kurz gedrückt werden. Soll der Wert nicht gespeichert werden, kann durch langes Drücken der „M“-Taste eine neue Messung gestartet werden, ohne die vorigen Max-Werte zu verändern. Hydromette BL Compact B... -
Seite 13: Materialeinstellung
Material geändert werden, muß kurz die „M“-Taste (Messtaste) gedrückt werden. Die Materialkennzahl blinkt und kann mit den Tasten „Auf“ und „Ab“ eingestellt werden. Gespeichert wird die Änderung durch erneutes kurzes Drücken der „M“-Taste. Die Materialtabelle befindet sich im Anhang. Hydromette BL Compact B... -
Seite 14: Alarmwerteinstellung
Wurde der gewünschte Wert eingestellt bzw. ein bereits vorhandener (wieder) aktiviert, bestätigt ein kurzer Druck auf die „M“-Taste die Eingabe, und das Gerät kehrt in den Bereitschafts- modus zurück. Bei Auswahl der Material-Kennzahl 0 erfolgt die Anzeige in Digit ohne % - Angabe. Hydromette BL Compact B... -
Seite 15: Maximalwertanzeige
Anschließend blinkt nur noch das „Max“-Symbol. Durch einen weiteren kurzen Druck auf die „M“-Taste wird die Eingabe bestätigt, und das Gerät kehrt in den Bereitschaftsmodus zurück. Mit der „M“-Taste kann anschließend sofort eine neue Messung durchgeführt werden. Hydromette BL Compact B... - Seite 16 <1 s blinkt Max-Wert-Reset Menü Max-Wert <1 s blinkt Mess-Taste länger als 2 Sekunden gedrückt halten ON-/ OFF- Taste; Gerät deaktiviert sich nach 40 s Inaktivität >2 s Mess-Taste beliebig lang drücken Mess-Taste kurz drücken <1 s Hydromette BL Compact B...
- Seite 17 Mess-Taste loslassen Menüwahl Weg zur einfachen Messung: Gerät einschalten, Hauptmenü wird „Auf-“ oder „Ab-“ Taste drücken angezeigt <1 s Messtaste beliebig lang gedrückt halten um Messung durchzuführen Messtaste loslassen, Messwert wird gehalten („Hold“ erscheint im Display) Hydromette BL Compact B...
-
Seite 18: Messmenü Mit Tendenzanzeige (Nur Bei Der Holzmessung)
Diese wird durch eine Treppe mit horizontalen Strichen dargestellt. Tendenzanzeige, dargestellt durch 6 horizontale Striche. Je nach gemessenem Feuchtewert blinkt der erste Strich („trocken“), die mittleren Striche („Ausgleichs- feuchte“) oder die letzten 3 Striche („feucht“). Materialsymbol und Kennzahl Abbildung 2-5 Tendenzanzeige Hydromette BL Compact B... -
Seite 19: Sonstige Funktionen
Wird innerhalb von ca. 30 Sekunden keine Taste gedrückt, schaltet sich das Gerät automatisch ab. 2.5.2 Batterieüberwachung Erscheint das Batterie-Symbol in der Anzeige, so ist die Batterie leer und muss erneuert werden Eine Liste verwendbarer Batterietypen befindet sich in dem Kapitel „Technische Daten“. Hydromette BL Compact B... -
Seite 20: Spezifikationen
Betauung, dauerhaft zu hohe Luftfeuchtigkeit (> 85%) und Nässe Permanentes Vorhandensein von Staub und brennbaren Gasen, Dämpfen oder Lösungsmitteln Dauerhaft zu hohe Umgebungstemperaturen (> +50° C) Dauerhaft zu niedrige Umgebungstemperaturen (< 0° C) Hydromette BL Compact B... -
Seite 21: Messbereiche
Baustoffe: Zementestrich, Anhydritestrich, Beton, Zementmörtel, Kalkmörtel, Mischputz, Gipsputz Dämm- und Isolierstoffe: Styropor, Holzfaser-Dämmplatten Gerätetemperatur* *Die Gerätetemperatur ist von vielen Faktoren wie der Gehäusetemperatur, der Handtemperatur (Körperwärme), Lagertemperatur Umgebungstemperatur abhängig. Dieser Temperaturwert kann daher nicht exakt spezifiziert werden. Hydromette BL Compact B... -
Seite 22: Anwendungshinweise
Anwendungshinweise 4 Anwendungshinweise Allgemeine Hinweise Die Hydromette BL Compact B ist ein dielektrischer Feuchtigkeits- Indikator Feststellung Auffeuchtungen Feuchteverteilung in Baustoffen wie z. B. Mauerwerk, Beton, Estrich, Holz, Isolierstoffe usw. Die Messung beruht auf dem Messprinzip des kapazitiven elektrischen Feldes. Das Messfeld bildet sich zwischen der aktiven Kugel Geräteoberseite... -
Seite 23: Orientierungswerte
Kondensation zu rechnen. Je nach Überdeckungshöhe kann es bei Metall im Untergrund (Eisenarmierung, Leitungen, Rohre, Putzschienen usw.) zur Erhöhung des Messwertes kommen. Dies ist bei der Beurteilung der Anzeigewerte in Abhängigkeit von der Überdeckung zu beachten. Hydromette BL Compact B... -
Seite 24: Handhabung Der Hydromette Bl Compact B
Anwendungshinweise Handhabung der Hydromette BL Compact B Um eine Beeinflussung durch die Hand des Messenden zu vermeiden, darf die Elektrode beim Mess- und Kontrollvorgang nur an der hinteren Hälfte von der Hand bedeckt werden. Die vordere Hälfte (Display/Kugel) des Geräts muss frei bleiben. - Seite 25 Baustoff aufliegen und ist dabei möglichst senkrecht (ca. 90°) zur Fläche zu halten. In Eck-/Winkelbereichen ist ein Abstand von ca. 8 – 10 cm zur Kante/zum Winkel einzuhalten. 90° Abbildung 4-3 Messung möglichst senkrecht zur Messfläche Hydromette BL Compact B...
-
Seite 26: Anzeige-/Umrechnungswerte (Digits) In Abhängigkeit Von Der Material-Rohdichte
über 1800 20 - 30 30 - 45 45 - 55 55 - 75 75 - 90 > 90 *bezieht sich auf Materialproben die im Labor erstellt wurden und muss nicht den tatsächlich vorgefundenen Werten entsprechen Hydromette BL Compact B... - Seite 27 Eine Gewähr für die Richtigkeit kann deshalb vom Hersteller des Gerätes nicht übernommen werden. Die aus den Messergebnissen zu ziehenden Schlussfolgerungen richten sich für jeden Anwender nach den individuellen Gegebenheiten und den aus seiner Berufspraxis gewonnenen Erkenntnissen. Hydromette BL Compact B...
-
Seite 28: Anhang
Beton in Gew % Zementmörtel in Gew % Kalkmörtel in Gew % / CM-% Mischputz in Gew % Gipsputz in Gew % / CM-% Zementestrich in CM-% Styropor in Gew % Holzfaser-Dämmplatten in Gew % Hartholz (Tendenzanzeige) Weichholz (Tendenzanzeige) Hydromette BL Compact B... -
Seite 29: Vergleichsgrafik Luftfeuchte - Materialfeuchte
Anhang Vergleichsgrafik Luftfeuchte - Materialfeuchte Hydromette BL Compact B... - Seite 30 Feucht Heller Bereich: Trocken Ausgleichsfeuchte erreicht. Schraffierter Bereich: Ausgleichsbereich Vorsicht! Diffusionsunfähige Beläge oder Kleber sollten noch nicht verarbeitet werden. Fragen Sie dazu bitte den jeweiligen Hersteller. Dunkler Bereich: Feucht Be- oder Verarbeitung mit sehr hohem Risiko! Hydromette BL Compact B...
- Seite 31 Anhang Notizen: Hydromette BL Compact B...
