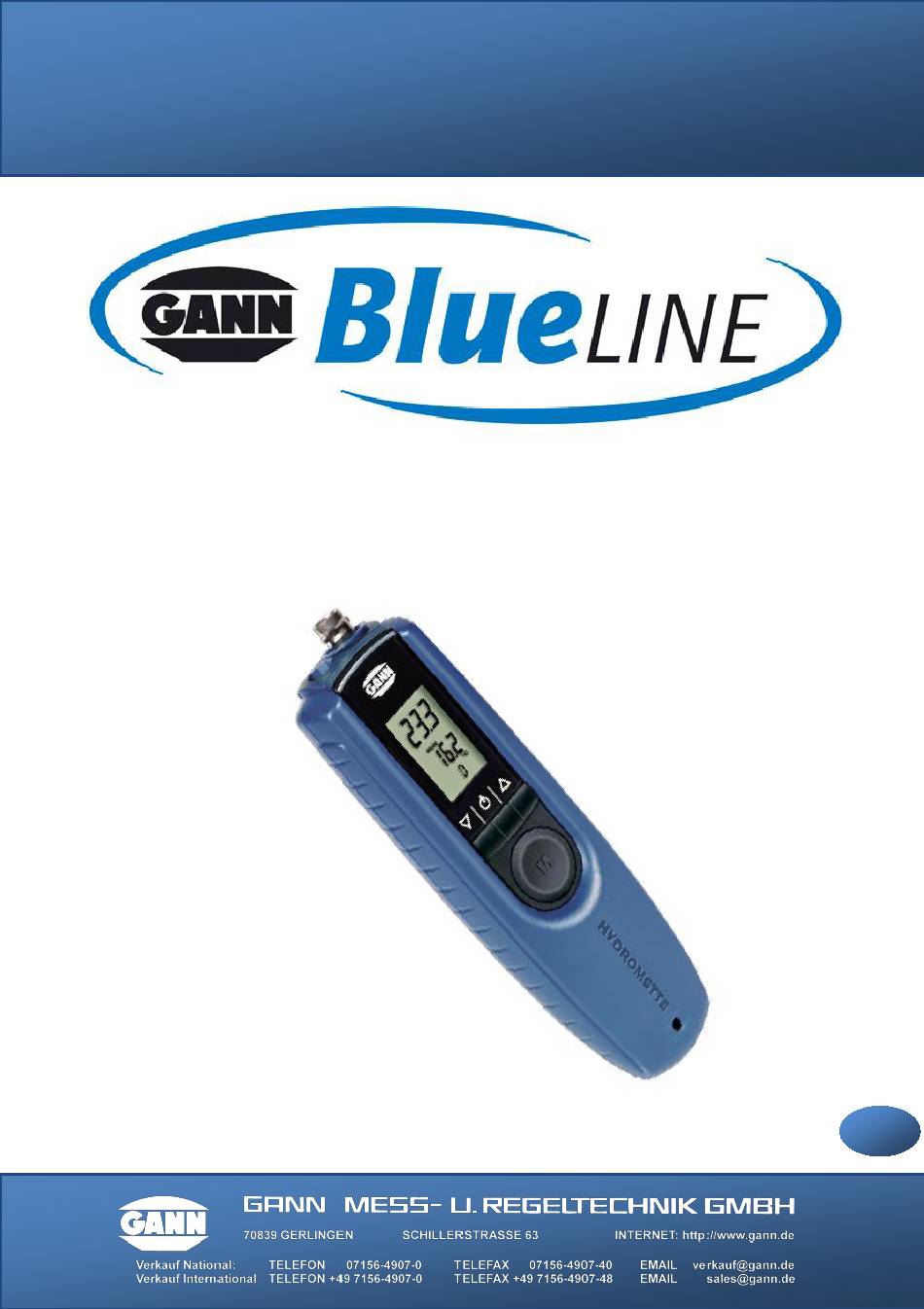

- Seite 1 Version 1.5 Bedienungsanleitung HYDROMETTE BL Hydromette BL E...
-
Seite 2: Inhaltsverzeichnis
Maximalwertanzeige ........... 14 2.3.4 Minimalwertanzeige ..........15 2.3.5 Speichermenü ............ 16 Sonstige Funktionen ............17 2.4.1 Automatische Abschaltung ......... 17 2.4.2 Batterieüberwachung ......... 17 Spezifikationen ..............20 Technische Daten ............20 Unzulässige Umgebungsbedingungen ......20 Messbereiche ..............21 Hydromette BL E... - Seite 3 4.1.8 Bürsten-Elektroden M 25 100/300 ...... 27 4.1.9 Externe Temperaturfühler ........27 Ausgleichsfeuchte/ Haushaltsfeuchte ......28 Anhang ................30 Material-Tabelle ............... 30 Vergleichsgrafik Luftfeuchte - Materialfeuchte ....32 Zubehör ................34 Grafische Kurzbedienungsanleitung im Mittelteil Hydromette BL E...
-
Seite 4: Veröffentlichungserklärung
Einführung Veröffentlichungserklärung Diese Veröffentlichung ersetzt alle vorhergehenden Versionen. Sie darf nicht ohne schriftliche Genehmigung der Firma Gann Mess- u. Regeltechnik GmbH in irgendeiner Form reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische und dokumentarische Änderungen vorbehalten. Alle Rechte vorbehalten. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. -
Seite 5: Allgemeine Hinweise
Gerätes nicht mehr gewährleistet. Für eventuell daraus entstehende Schäden haftet die Firma Gann Mess- u. Regeltechnik GmbH nicht. Das Risiko trägt allein der Benutzer. Überzeugen Sie sich unbedingt mit geeigneten Mitteln, dass an der zu messenden Stelle keine elektrischen Leitungen, Wasserrohre oder sonstige Versorgungs- leitungen liegen. -
Seite 6: Weee-Richtlinie 2002/96/Eg Elektro- Und Elektronikgesetz
Das Messgerät darf nur, wie in dieser Anleitung beschrie- ben, bestimmungsgemäß eingesetzt werden. Gerät und Zubehör gehören nicht in Kinderhände! Auf metallischen Unterlagen darf nicht gemessen werden. Die Firma Gann Mess- u. Regeltechnik GmbH übernimmt keinerlei Haftung für Schäden, durch... -
Seite 7: Einführung

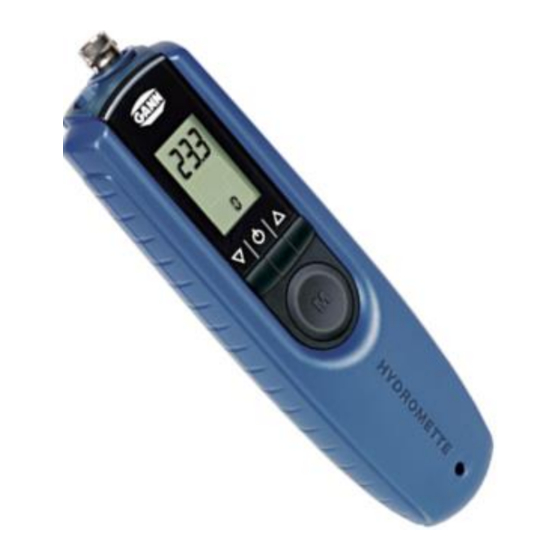

Einführung 1 Einführung Beschreibung Die Hydromette BL E ist ein elektronischer Feuchtemesser nach Widerstandsmessprinzip für verschiedene Bau- Isolierstoffe. Es besitzt eine 3-zeilige LCD-Anzeige. Dieses Messgerät dient zur Feststellung von Feuchtigkeit in Baustoffen aller Art sowie zur Erkennung der Feuchtigkeitsverteilung in Wänden, Decken und Fußböden. -
Seite 8: Geräteaufbau Und Tastenbelegung
Einführung Geräteaufbau und Tastenbelegung Elektroden-Anschluss Temperaturfühler Anschluss Display Auf-Taste Ein- / Aus- Taste Mess-Taste Ab-Taste Hydromette BL E... -
Seite 9: Displaysymbole
Einführung Displaysymbole Symbole Hauptmenü Materialfeuchte Messwert wird gehalten; Bereit zur Messung Temperatur in °C Baustoffsymbol Baustoffkennzahl Sonstige Symbole Max-Anzeige Digit - Wert Batterie-Symbol Temperatur in °C „0“ = Scan Modus (Digit) Hydromette BL E... -
Seite 10: Grundlegende Funktionen
Temperatur in °C Eingestellte Materialsorte Abbildung 2-1 Messmenü Nach Betätigung der „Ein“-Taste springt die Anzeige in das Messmenü (Hauptmenü). Hier werden die zuletzt gemessenen Werte angezeigt. Die Messbereitschaft wird durch das Anzeigen von „Hold“ im Display gekennzeichnet. Hydromette BL E... -
Seite 11: Anzeige Im Messmodus
Materialsymbol verschwinden. Diese Wertangabe erlaubt das erstellen von Einzelmessungen oder ganzen Feuchteprofilen, unabhängig von den Materialeigenschaften des zu messenden Stoffes. Digitwerte sind dimensionslose Messwerte und keine realen Feuchtewerte in %! Gemessen wird durch Drücken (>1 s) der „M“-Taste. Hydromette BL E... -
Seite 12: Einstellmenüs
In diesem Menü wird durch Drücken der Taste „M“ eine neue Messung gestartet. Während des Messvorgangs verschwindet das Symbol „Hold“ in der Anzeige. Nach Loslassen der „M“-Taste wird der Messwert gespeichert. Das Symbol „Hold“ wird wieder angezeigt. Hydromette BL E... -
Seite 13: Materialeinstellung
Soll die Voreinstellung für das Material geändert werden, muß kurz die „M“-Taste (Taste Messen) gedrückt werden. Die Materialkennzahl blinkt und kann mit den Tasten „Auf“ und „Ab“ eingestellt werden. Gespeichert wird die Änderung durch erneutes kurzes Drücken der „M“-Taste. Die Materialtabelle befindet sich im Anhang. Hydromette BL E... -
Seite 14: Maximalwertanzeige
Anschließend blinkt nur noch das „Max“-Symbol. Durch einen weiteren kurzen Druck auf die „M“-Taste wird die Eingabe bestätigt, und das Gerät kehrt in den Bereitschaftsmodus zurück. Mit der „M“-Taste kann anschließend sofort eine neue Messung durchgeführt werden. Hydromette BL E... -
Seite 15: Minimalwertanzeige
Nach der Löschung des Wertes blinkt nur noch das %-Zeichen. Durch einen erneuten kurzen Druck auf die „M“-Taste wird die Löschung des Wertes bestätigt, und das %-Zeichen verschwindet. Das Gerät kehrt nun in den Bereitschaftsmodus zurück. Mit der „M“-Taste kann anschließend eine neue Messung durchgeführt werden. Hydromette BL E... -
Seite 16: Speichermenü
Durch einen kurzen Druck auf die „M“-Taste kann der nächste Speicherplatz „r2“ angewählt und der darin enthaltene Wert angezeigt werden. Nach Erreichen des 5. Speicherplatzes wird wieder der 1. angezeigt. Man erkennt die angezeigten Speicherwerte daran, dass sich kein „Hold“-Symbol im Display befindet. Hydromette BL E... -
Seite 17: Sonstige Funktionen
Gerät automatisch ab. Die aktuellen Werte bleiben erhalten und werden nach dem Wiedereinschalten erneut angezeigt. 2.4.2 Batterieüberwachung Erscheint das Batterie-Symbol in der Anzeige, so ist die Batterie leer und muss erneuert werden Eine Liste verwendbarer Batterietypen befindet sich in dem Kapitel „Technische Daten“. Hydromette BL E... - Seite 18 30 s Inaktivität Mess-Taste länger als 2 sich nach 40 s Inaktivität gedrückt halten Sekunden gedrückt halten Mess-Taste beliebig lang drücken >2 s Mess-Taste beliebig lang drücken Mess-Taste kurz drücken Mess-Taste kurz drücken Mess-Taste loslassen Mess-Taste loslassen <1 s Hydromette BL E...
- Seite 19 Messtaste beliebig lang gedrückt halten um Mess-Taste beliebig lang gedrückt Messung durchzuführen halten für Messung <1 s „Auf“ oder „Ab“ für Menüwahl „Auf“ oder „Ab“ für Messtaste loslassen, Messwert wird Mess-Taste loslassen, Messwert gehalten („Hold“ erscheint im Display) Menüwahl wird gehalten Hydromette BL E...
-
Seite 20: Spezifikationen
Betauung, dauerhaft zu hohe Luftfeuchtigkeit (> 85%) und Nässe Permanentes Vorhandensein von Staub und brennbaren Gasen, Dämpfen oder Lösungsmitteln Dauerhaft zu hohe Umgebungstemperaturen (> +50° C) Dauerhaft zu niedrige Umgebungstemperaturen (< 0° C) Hydromette BL E... -
Seite 21: Messbereiche
ET 100 BL (Best.-Nr. 13165): -50 bis +250°C IR 40 BL (Best.-Nr. 13150): -40 bis +380°C *Die Gerätetemperatur ist von vielen Faktoren wie der Gehäusetemperatur, der Handtemperatur (Körperwärme), Lagertemperatur Umgebungstemperatur abhängig. Dieser Temperaturwert kann daher nicht exakt spezifiziert werden. Hydromette BL E... -
Seite 22: Anwendungshinweise
Anwendungshinweise 4 Anwendungshinweise Allgemeine Hinweise Die Hydromette BL E ist ein elektrisches Messgerät nach dem Widerstandsmessprinzip zur Feststellung von Feuchtegraden und Feuchteverteilungen in Baustoffen wie z. B. Mauerwerk, Beton, Estrich, Isolierstoffe usw. , sowie deren Temperatur. Das Gerät kann je nach Messaufgabe in Verbindung mit unterschiedlichen Elektroden eingesetzt werden. -
Seite 23: Einschlag-Elektrode M 20
Partikel müssen regelmäßig entfernt werden. Sollten die elastischen Kunststoff-Messwertaufnehmer beschädigt sein, so können sie nachbestellt (Nr. 4316) und mittels handelsüblichen Sekundenklebers auf Cyanatbasis aufgeklebt werden. Achtung: Durch Verunreinigungen der Oberfläche (z. B. Schalöl) können Messfehler entstehen. Hydromette BL E... -
Seite 24: Einstech-Elektrode M 6
Der die Sonden umgebende Schrumpfschlauch darf nicht verletzt werden, da sonst ein feuchter Estrich zu Fehlmessungen führen kann. Die Überwurfmuttern sollen mit einem Schlüssel oder einer Zange fest angezogen werden. Die Sonden sind nur zur Verwendung in Verbindung mit dem Elektrodenpaar M 6 vorgesehen. Hydromette BL E... -
Seite 25: Tiefen-Elektroden M 21-100/250
Kontaktmasse an das Ende des Bohrloches zu pressen. Messkabel mit dem Messgerät verbinden, Messtaste drücken und Messwert (Digits) ablesen. Achtung: Messwertverfälschungen können unter Umständen durch übermäßige Füllung des Elektrodenrohres mit Kontaktmasse sowie durch wiederholtes Aus- und Einführen eines mit Kontaktmasse behafteten Elektrodenrohres auftreten. Hydromette BL E... -
Seite 26: Kontaktmasse
Durchstoßen von härteren Baustoffen (Putz, Gipskartonplatten etc.) vermieden werden. Dämmstoffe wie Styropor, Steinwolle etc. können selbstverständlich durchstoßen werden. Ansonsten ist mit einem Bohrer mit 10 mm Ø vorzubohren. Durch die isolierten Spitzen sind verfälschende Einflüsse weitgehend ausgeschlossen. Hydromette BL E... -
Seite 27: Bürsten-Elektroden M 25 100/300
Vorsicht bei der Verwendung von Zangen etc. 4.1.9 Externe Temperaturfühler An der Hydromette BL E können über den Zusatzanschluss diverse Temperaturfühler (Einstechtemperaturfühler ET 100 BL und Oberflächentemperaturfühler IR 40 BL) angeschlossen werden. Sobald diese am Gerät eingesteckt sind, wird die Gerätetemperatur im Display durch die Fühlertemperatur ersetzt. -
Seite 28: Ausgleichsfeuchte/ Haushaltsfeuchte
Bei der Beurteilung der Feuchtigkeit eines Baustoffes ist vorrangig, das umgebende Klima zu beachten. Alle Materialien sind ständig wechselnden Temperaturen und Luftfeuchten ausgesetzt. Die Beeinflussung der Materialfeuchte hängt wesentlich von der Wärmeleitfähigkeit, der Wärmekapazität, dem Wasserdampf- Diffusionswiderstand sowie der hygroskopischen Eigenschaft des Stoffes ab. Hydromette BL E... - Seite 29 45 % rel. Luftfeuchte. Durch diese Schwankungen treten vor allem in zentralbeheizten Räumen im Winter verstärkt Schäden auf. Es ist nicht möglich, allgemein gültige Werte festzulegen. Es bedarf vielmehr immer handwerklichen sachverständigen Erfahrung, um Messwerte richtig zu beurteilen. Hydromette BL E...
-
Seite 30: Anhang
Kalksandstein in CM-% Styropor in Gew % Anhydritestrich in CM % Gasbeton (Hebel) in Gew % Gips Estrich in Gew % Gips Estrich in CM % Gipsputz in CM % Kalkmörtel in CM % Kork gepresst in Gew % Hydromette BL E... - Seite 31 Steinholz nach DIN in Gew % Zementmörtel in CM % Gasbeton (Ytong PPW4) in Gew % Backstein Ziegel in Gew % Beton 350 kg/m³ B25 in Gew % Kork Natur in Gew % Holzzementestrich in Gew % Glas-Mineralwolle in Gew % Hydromette BL E...
-
Seite 32: Vergleichsgrafik Luftfeuchte - Materialfeuchte
Anhang Vergleichsgrafik Luftfeuchte - Materialfeuchte Hydromette BL E... - Seite 33 Eine Gewähr für die Richtigkeit kann deshalb vom Hersteller des Gerätes nicht übernommen werden. Die aus den Messergebnissen zu ziehenden Schlussfolgerungen richten sich für jeden Anwender nach den individuellen Gegebenheiten und den aus seiner Berufspraxis gewonnenen Erkenntnissen. Hydromette BL E...
-
Seite 34: Zubehör
(Best.-Nr. 13150) Elektronisches Infrarot-Oberflächen-Temperatur- messgerät für berührungslose Messungen mit zusätzlichem Laserpointer. Ein ideales Gerät zur Aufspürung von Wärmebrücken oder Taupunkt- temperatur Unterschreitungen. Besonders geeignet Messung Teilen niedriger Wärmekapazität, z.B. Holz, Glas, Dämmstoffe etc. sowie zur Lageermittlung von Heizschlangen. Hydromette BL E...
