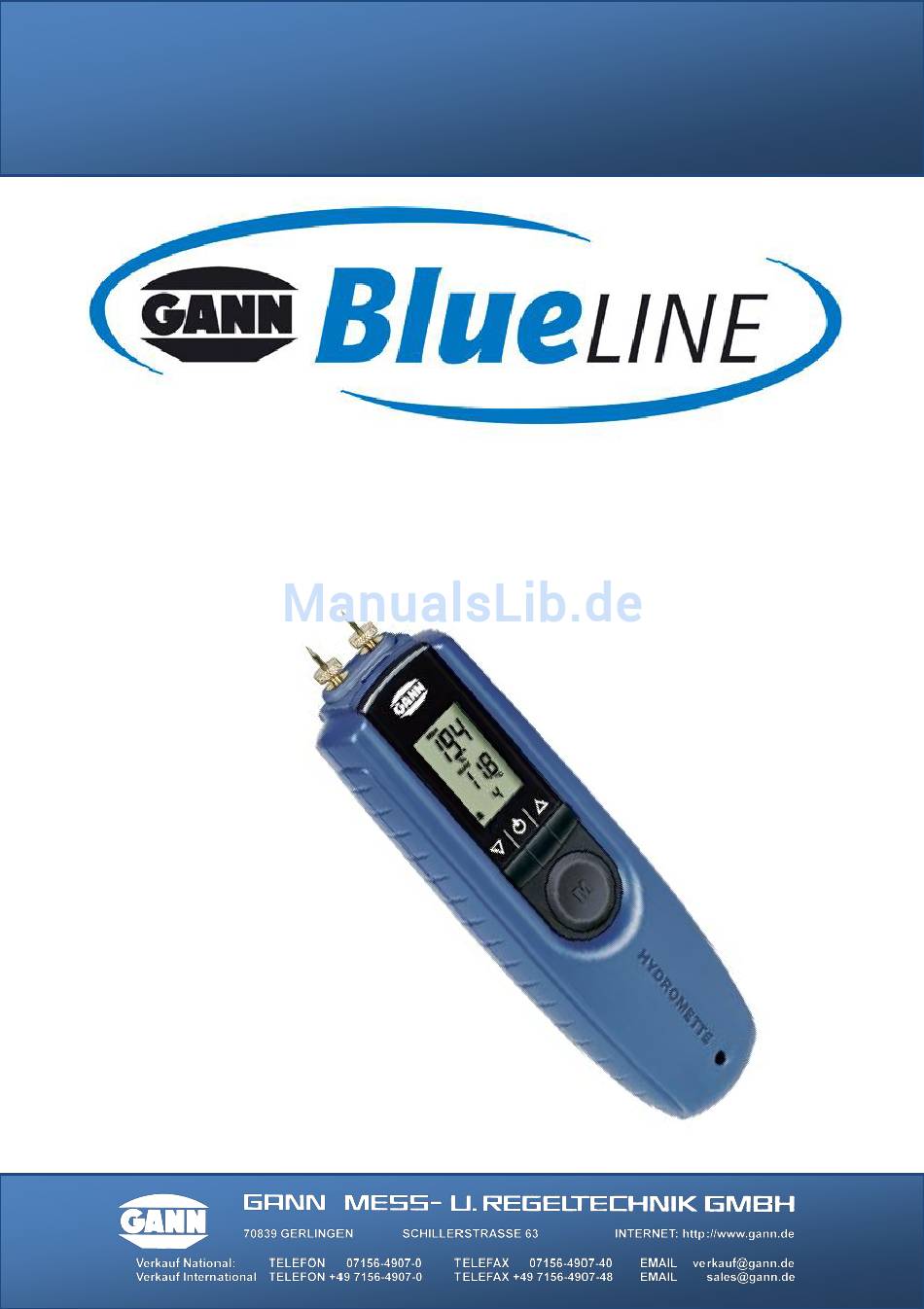

- Seite 1 Version 1.7 Bedienungsanleitung HYDROMETTE BL COMPACT Hydromette BL Compact...
- Seite 2 Hydromette BL Compact...
-
Seite 3: Inhaltsverzeichnis
Maximalwertanzeige ........... 15 2.3.4 Minimalwertanzeige ..........18 Sonstige Funktionen ............19 2.4.1 Automatische Abschaltung ......... 19 2.4.2 Batterieüberwachung.......... 19 2.4.3 Elektrodenwechsel ..........19 Spezifikationen ..............20 Technische Daten ............20 Unzulässige Umgebungsbedingungen: ......20 Messbereiche ..............21 Hydromette BL Compact... - Seite 4 4.3.1 Einleitung ............25 4.3.2 Ausgleichsfeuchte/Haushaltsfeuchte ....26 4.3.3 In den Sortentabellen nicht enthaltenes Material 26 Anhang ................27 Sorten-Tabelle ..............27 Holzsorten-Tabelle ............28 Vergleichsgrafik Luftfeuchte - Materialfeuchte ....29 Grafische Kurzbedienungsanleitung im Mittelteil Hydromette BL Compact...
-
Seite 5: Veröffentlichungserklärung
Einführung Veröffentlichungserklärung: Diese Veröffentlichung ersetzt alle vorhergehenden Versionen. Sie darf nicht ohne schriftliche Genehmigung der Firma Gann Mess- u. Regeltechnik GmbH in irgendeiner Form reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische und dokumentarische Änderungen vorbehalten. Alle Rechte vorbehalten. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. -
Seite 6: Allgemeine Hinweise
Die Betriebssicherheit und Funktionalität sind bei Modifizierung oder Umbau des Gerätes nicht mehr gewährleistet. Für eventuell daraus entstehende Schäden haftet die Firma Gann Mess- u. Regeltechnik GmbH nicht. Das Risiko trägt allein der Benutzer. Das Gerät darf nicht in aggressiver oder lösungsmittel- haltiger Luft gelagert oder betrieben werden! ... - Seite 7 Gerät Zubehör gehören nicht in Kinderhände! Holz oder sonstige Materialien nicht auf leitfähigen Unterlagen messen. Die Firma Gann Mess- u. Regeltechnik GmbH übernimmt keinerlei Haftung für Schäden, durch Nichtbeachtung Bedienungsanleitung oder durch Verletzung der Sorgfaltspflicht bei Transport, Lagerung und der Handhabung beim Betrieb des Gerätes...
-
Seite 8: Sicherheitshinweis
Leitungen, Wasserrohre oder sonstige Versorgungsleitungen befinden. 1 Einführung Beschreibung Die Hydromette BL Compact ist ein elektronischer Feuchtemesser für verschiedene Holzarten sowie weiche Bau- und Isolierstoffe, mit 3-zeiliger LCD-Anzeige. Die Messspitzen werden in das jeweilige Messgut eingedrückt ermöglichen Erfassung Feuchtigkeit... -
Seite 9: Geräteaufbau Und Tastenbelegung

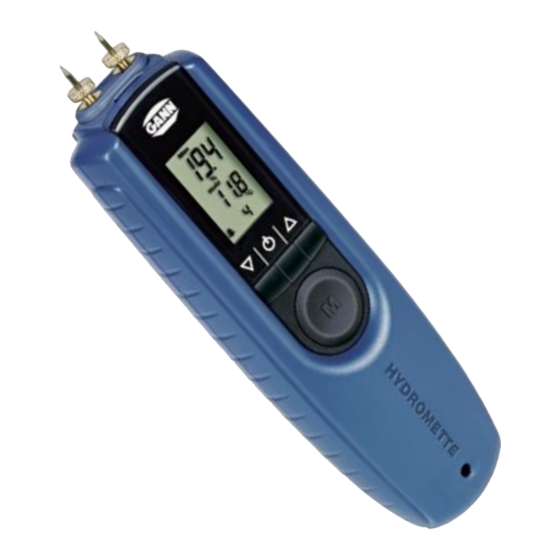

Einführung Geräteaufbau und Tastenbelegung Messspitzen Display Auf-Taste Ein- / Aus- Taste Mess-Taste Ab-Taste Hydromette BL Compact... -
Seite 10: Displaysymbole
Einführung Displaysymbole Symbole Hauptmenü Materialfeuchte Messwert wird gehalten; Bereit zur Messung Gerätetemperatur in °C Sortenkennzahl Holzsymbol Sonstige Symbole Min-/ Max-Anzeige Materialfeuchte Batterie-Symbol Gerätetemperatur in °C Baustoff-Symbol Holzsorten-Symbol Hydromette BL Compact... -
Seite 11: Grundlegende Funktionen
Gerät eingeschaltet. Letzter Messwert in % „Hold“-Symbol Letzte gemessene Gerätetemperatur in °C Sortensymbol und Kennzahl Abbildung 2-1 Hauptmenü In diesem Menü kann eine neue Messung durch Drücken der Messtaste „M“ gestartet werden. Siehe dazu auch Kapitel 2.2 „Messmodus“. Hydromette BL Compact... -
Seite 12: Anzeige Im Messmodus
Durch Drücken der „M“-Taste wird ein Messvorgang gestartet. Einstellmenüs Durch wiederholtes Drücken der „Auf“- bzw. „Ab“-Tasten können folgende Menüs nacheinander gewählt werden (Reihenfolge mit Taste „Ab“; mit der Taste „Auf“ werden die Menüs in der umgekehrten Reihenfolge durchlaufen): Hydromette BL Compact... -
Seite 13: Messmenü (Hauptmenü)
„M“-Taste eine neue Messung gestartet werden, ohne die vorigen Min- bzw. Max-Werte zu verändern. Bei Unter- oder Überschreitung des Messbereichs (< 6%, > 25%) warnt ein blinkender Messwert, der zusätzlich abwechselnd mit „LO“ bzw. „HI“ markiert ist. Hydromette BL Compact... -
Seite 14: Materialeinstellung
Soll die Sorte geändert werden, muss kurz die „M“-Taste (Taste Messen) gedrückt werden. Die Sortenkennzahl blinkt und kann mit den Tasten „Auf“ und „Ab“ eingestellt werden. Gespeichert wird die Änderung durch erneutes kurzes Drücken der „M“-Taste. Die Sortentabelle befindet sich im Anhang. Hydromette BL Compact... -
Seite 15: Maximalwertanzeige
Nach der Löschung des Wertes blinkt nur noch das %-Zeichen. Durch einen erneuten kurzen Druck auf die „M“-Taste wird die Löschung des Wertes bestätigt, und das %-Zeichen verschwindet. Das Gerät kehrt nun in den Bereitschaftsmodus zurück. Mit der „M“-Taste kann anschließend eine neue Messung durchgeführt werden. Hydromette BL Compact... - Seite 16 <1 s blinkt Min-Wert- Reset Menü Min-Wert <1 s blinkt ON-/ OFF- Taste; Gerät Mess-Taste länger als 2 Sekunden deaktiviert sich nach 40 s gedrückt halten Inaktivität >2 s Mess-Taste beliebig lang drücken Mess-Taste kurz drücken <1 s Hydromette BL Compact...
- Seite 17 Software Version: Messung Hauptmenü Bausorte 15 <1 s blinkt Hauptmenü >2 s Wert gelöscht <1 s Hauptmenü >2 s Wert gelöscht <1 s „Auf“ oder „Ab“ für Mess-Taste loslassen Menüwahl „Auf-“ oder „Ab-“ Taste drücken <1 s Hydromette BL Compact...
-
Seite 18: Minimalwertanzeige
Nach der Löschung des Wertes blinkt nur noch das %-Zeichen. Durch einen erneuten kurzen Druck auf die „M“-Taste wird die Löschung des Wertes bestätigt, und das %-Zeichen verschwindet. Das Gerät kehrt nun in den Bereitschaftsmodus zurück. Mit der „M“-Taste kann anschließend eine neue Messung durchgeführt werden. Hydromette BL Compact... -
Seite 19: Sonstige Funktionen
Elektrodenwechsel Zum Wechseln der Elektroden müssen die Rändelschrauben aufgedreht werden. Anschließend lassen sich die Spitzen einfach tauschen. Zur Vermeidung von Messfehlern sind die Rändelschrauben stets gut anzuziehen, und der Bereich zwischen den Spitzen ist sauber zu halten. Hydromette BL Compact... -
Seite 20: Spezifikationen
Betauung, dauerhaft zu hohe Luftfeuchtigkeit (> 85 %) und Nässe Permanentes Vorhandensein von Staub und brennbaren Gasen, Dämpfen oder Lösungsmitteln Dauerhaft zu hohe Umgebungstemperaturen (> +40° C) Dauerhaft zu niedrige Umgebungstemperaturen (< +5° C) Hydromette BL Compact... -
Seite 21: Messbereiche
Anzeige der Feuchtigkeit in Gewichtsprozenten. Der Anzeigebereich erstreckt sich von 6 bis 25 % mit 4-stufiger Holzsortenkorrektur. Die Messung der Bau- und Materialfeuchte erfolgt ebenfalls mittels der Widerstandsmessung. Der Anzeigebereich erstreckt sich von 0,4 bis 6,0 Gew.-% abhängig vom jeweiligen Werkstoff. Hydromette BL Compact... -
Seite 22: Hinweise Zur Holzfeuchte-Messung
Anwendungshinweise Hinweise zur Holzfeuchte-Messung 4.2.1 Einleitung Die Hydromette BL Compact arbeitet nach dem seit Jahren bekannten Verfahren elektrischen Widerstands- bzw. Leitfähigkeitsmessung. Dieses Verfahren beruht darauf, dass der elektrische Widerstand stark von der jeweiligen Holzfeuchte abhängt. Die Leitfähigkeit von darrtrockenem Holz ist sehr gering bzw. -
Seite 23: Statische Aufladung
Klima gelagert, so nimmt es eine diesem Klima entsprechende Feuchtigkeit an, die auch als Ausgleichfeuchte oder Holzfeuchte- gleichgewicht bezeichnet wird. Bei Erreichen der Ausgleichsfeuchte gibt das Holz bei gleich bleibendem Umgebungsklima keine Feuchtigkeit mehr ab und nimmt auch keine Feuchtigkeit auf. Hydromette BL Compact... -
Seite 24: Wachstumsbereiche Von Pilzen
Quellen und Schwinden des Holzes Holz schwindet, wenn es unterhalb des Fasersättigungsbereiches Feuchtigkeit an die umgebende Luft abgibt. Umgekehrt quillt Holz, wenn es unterhalb des Fasersättigungsbereiches Feuchtigkeit aus der Umgebungsluft aufnimmt. Dies ist ein sehr komplexer Vorgang. Hydromette BL Compact... -
Seite 25: Hinweise Zur Baufeuchte-Messung
Anwendungshinweise Bei Interesse empfehlen wir, sich entsprechende Informationen über das Internet zu beschaffen. Hinweise zur Baufeuchte-Messung 4.3.1 Einleitung Die Hydromette BL Compact arbeitet nach dem seit Jahren bekannten Verfahren elektrischen Widerstands- bzw. Leitfähigkeitsmessung. Dieses Verfahren beruht darauf, dass der elektrische Widerstand stark von der jeweiligen Materialfeuchte abhängt. -
Seite 26: Ausgleichsfeuchte/Haushaltsfeuchte
Diverse Baustoffe, wie z. B. Ziegelstein, Kalksandstein etc., können aufgrund ihrer unterschiedlichen Mineralbeimengungen oder Brenndauer nicht mit der üblichen Genauigkeit gemessen werden. Dies bedeutet jedoch nicht, dass Vergleichsmessungen im gleichen Baustoff und am gleichen Objekt nicht aussagefähig sind. Hydromette BL Compact... -
Seite 27: Anhang
Feuchte bis nasse Dämmstoffe werden relativ gut erkennbar angezeigt. Eine Umrechnung in Gewichts- oder Volumenprozente ist jedoch nicht möglich. 5 Anhang Sorten-Tabelle Holzsorte 1 Mischputz Holzsorte 2 Gipsputz Holzsorte 3 Kalkmörtel Holzsorte 4 Styropor Naturkork Holzfaser-Dämmplatten Hydromette BL Compact... -
Seite 28: Holzsorten-Tabelle
Bubinga Palisander Buche, Weiß-, Rot- Pappel Douglasie Ramin Eibe Rubberwood Eiche Sapelli Eiche Rot-, Weiß- Sitkafichte Erle Sipo Esche Tanne Fichte Tchitola Föhre, Kiefer Teak Kastanie, Edel-, Ross- Ulme, Rüster Kirschbaum Weymouthkiefer Lärche Zebrano Limba Zirbelkiefer, Arve Hydromette BL Compact... -
Seite 29: Vergleichsgrafik Luftfeuchte - Materialfeuchte
