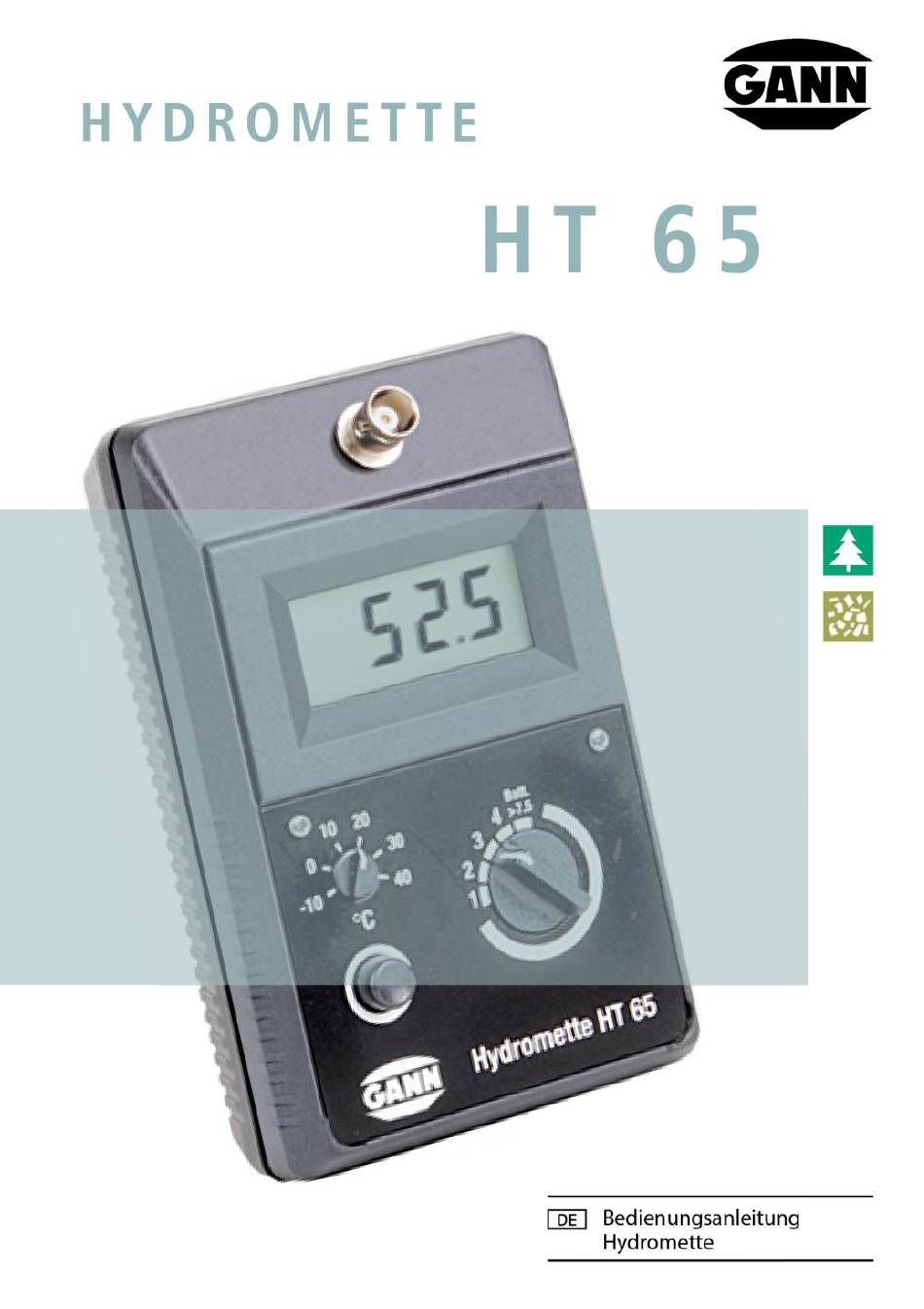

- Seite 1 Hydromette HT 65...
-
Seite 2: Inhaltsverzeichnis
Anschluss der Messelektroden ........11 Spezifikationen ..............11 Technische Daten ............11 Unzulässige Umgebungsbedingungen ......11 Messbereiche ..............12 Anwendungshinweise ............12 Hinweise zur Holzfeuchtemessung ........12 ............4.1.1 Einleitung ........4.1.2 Einschlag-Elektrode M 20 ....4.1.3 Oberflächen-Messkappen M 20-OF 15 Hydromette HT 65... - Seite 3 ... 4.1.4 Einsteck-Elektrodenpaar M 20-HW 200/300 ......... 4.1.5 Ramm-Elektrode M 18 ....4.1.6 Prüfadapter für die Holzfeuchtemessung ..........4.1.7 Statische Aufladung ........4.1.8 Holzfeuchtegleichgewicht Hydromette HT 65...
-
Seite 4: Veröffentlichungserklärung
Veröffentlichungserklärung Diese Veröffentlichung ersetzt alle vorhergehenden Versionen. Sie darf nicht ohne schriftliche Genehmigung der Firma Gann Mess- u. Regeltechnik GmbH in irgendeiner Form reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische und dokumentarische Änderungen vorbehalten. Alle Rechte vorbehalten. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. -
Seite 5: Allgemeine Hinweise
Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Betriebssicherheit und Funktionalität sind bei Modifizierung oder Umbau des Gerätes nicht mehr gewährleistet. Für eventuell daraus entstehende Schäden haftet die Firma Gann Mess- u. Regeltechnik GmbH nicht. Das Risiko trägt allein der Benutzer. -
Seite 6: Weee-Richtlinie 2002/96/Eg Elektro- Und Elektronikgesetz
Das Messgerät darf nur, wie in dieser Anleitung beschrie- ben, bestimmungsgemäß eingesetzt werden. Gerät und Zubehör gehören nicht in Kinderhände! Auf metallischen Unterlagen darf nicht gemessen werden. Die Firma Gann Mess- u. Regeltechnik GmbH übernimmt keinerlei Haftung für Schäden, durch... -
Seite 7: Einführung
1 Einführung Beschreibung Die Hydromette HT 65 ist ein elektronischer Holzfeuchtemesser nach dem Widerstands-Messprinzip für Präzisionsmessungen von Schnittholz (bis 180 mm Stärke), Spanplatten, Furnieren sowie Hackschnitzeln ähnlichen Schüttgütern durch Einzel- messungen vor und nach der Verarbeitung. Zusätzlich verfügt dieses Messgerät noch über... -
Seite 8: Geräteaufbau Und Tastenbelegung
Geräteaufbau und Tastenbelegung BNC-Anschlussbuchse Für den Anschluss von Elektroden zur Holzfeuchtemessung LCD-Digital- Anzeige Schalter °C zur Einstellung der Holztemperatur Haupt-Schalter zur Einstellung der Holzsorte & Messtaste Batteriekontrolle EIN / AUS Hydromette HT 65... -
Seite 9: Grundlegende Funktionen
Tabellenkorrektur erforderlich ist. Bei Messungen unter normalen Raumtemperaturen ist der Temperaturkorrekturschalter auf 20 °C zu stellen. Bei Holz- temperaturen unter oder über 20 °C ist die jeweilige Holzt- emperatur einzustellen. Gefrorenes Holz ist nicht messbar Hydromette HT 65... -
Seite 10: Holzsortentabelle
(ca. 24 – 48 Stunden) durchgeführt werden. Der Feuchtigkeits- gehalt in % errechnet sich dann nach der Formel: (������������������ℎ�� − ������������������������ℎ��) �� 100 ������������������������ℎ�� = ����������������ℎ��������ℎ���� ���� ����������ℎ���������������������� Verzicht eine solche Ermittlung richtigen Holzsorteneinstellung empfehlen wir, alle nichtklassifizierten Holzarten bei Schalterstellung 3 zu messen. Hydromette HT 65... -
Seite 11: Anschluss Der Messelektroden
140 x 90 x 50 (L x B x H) mm Gewicht: ca. 230 g Unzulässige Umgebungsbedingungen Betauung, dauerhaft zu hohe Luftfeuchtigkeit (> 85%) und Nässe Permanentes Vorhandensein von Staub und brennbaren Gasen, Dämpfen oder Lösungsmitteln Hydromette HT 65... -
Seite 12: Messbereiche
4 Anwendungshinweise Hinweise zur Holzfeuchtemessung 4.1.1 Einleitung Die Hydromette HT 65 arbeitet nach dem seit Jahren bekannten Verfahren der elektrischen Widerstands- bzw. Leitfähigkeits- messung. Dieses Verfahren beruht darauf, dass der elektrische Widerstand stark von der jeweiligen Holzfeuchte abhängt. Die Leitfähigkeit von darrtrockenem Holz ist sehr gering bzw. der Widerstand so groß, dass kein nennenswerter Strom fließen kann. -
Seite 13: Einschlag-Elektrode M 20
Oberflächen-Messkappen zu ersetzen. Zur Messung sind die beiden Kontaktflächen quer zur Faserrichtung auf das zu messende Werkstück oder auf das Furnier aufzudrücken. Die Messtiefe beträgt ca. 3 mm, daher müssen zur Messung mehrere Furnierlagen aufeinandergelegt Hydromette HT 65... -
Seite 14: Einsteck-Elektrodenpaar M 20-Hw 200/300
Elektrodenspitzen 1/3 der gesamten Holzstärke eindringen. Das Herausziehen der Nadeln erfolgt ebenfalls durch den Gleithammer, mit Schlagrichtung nach oben. Die Sechskant- Muttern sollten möglichst vor Beginn einer Messreihe mit einem Schlüssel oder einer Zange angezogen werden. Lockere Elektrodenspitzen brechen leicht. Hydromette HT 65... -
Seite 15: Prüfadapter Für Die Holzfeuchtemessung
4-mm-Stecker des Kabels in die Buchsen des Prüfadapters zu stecken. Das Gerät muss auf die Holzsorte 4 und die manuelle Temperatur- kompensation auf 20 °C eingestellt werden. Die Anzeige soll 21 % betragen. Eine Abweichung von +/- 0,5 % ist zulässig. Hydromette HT 65... -
Seite 16: Statische Aufladung
6,0 bis 7,5 % Holzfeuchte (entspricht 30–40 % rel. Luftfeuchte und 20-25 °C) und in den Sommermonaten bei ca. 10,5 bis 13,0 % (Entspricht 60–70 % rel. Luftfeuchte und 25 °C). Weitere Werte bzw. Tabellen sind im Internet zu finden. Technische Änderungen, Irrtümer und Druckfehler vorbehalten Hydromette HT 65...
