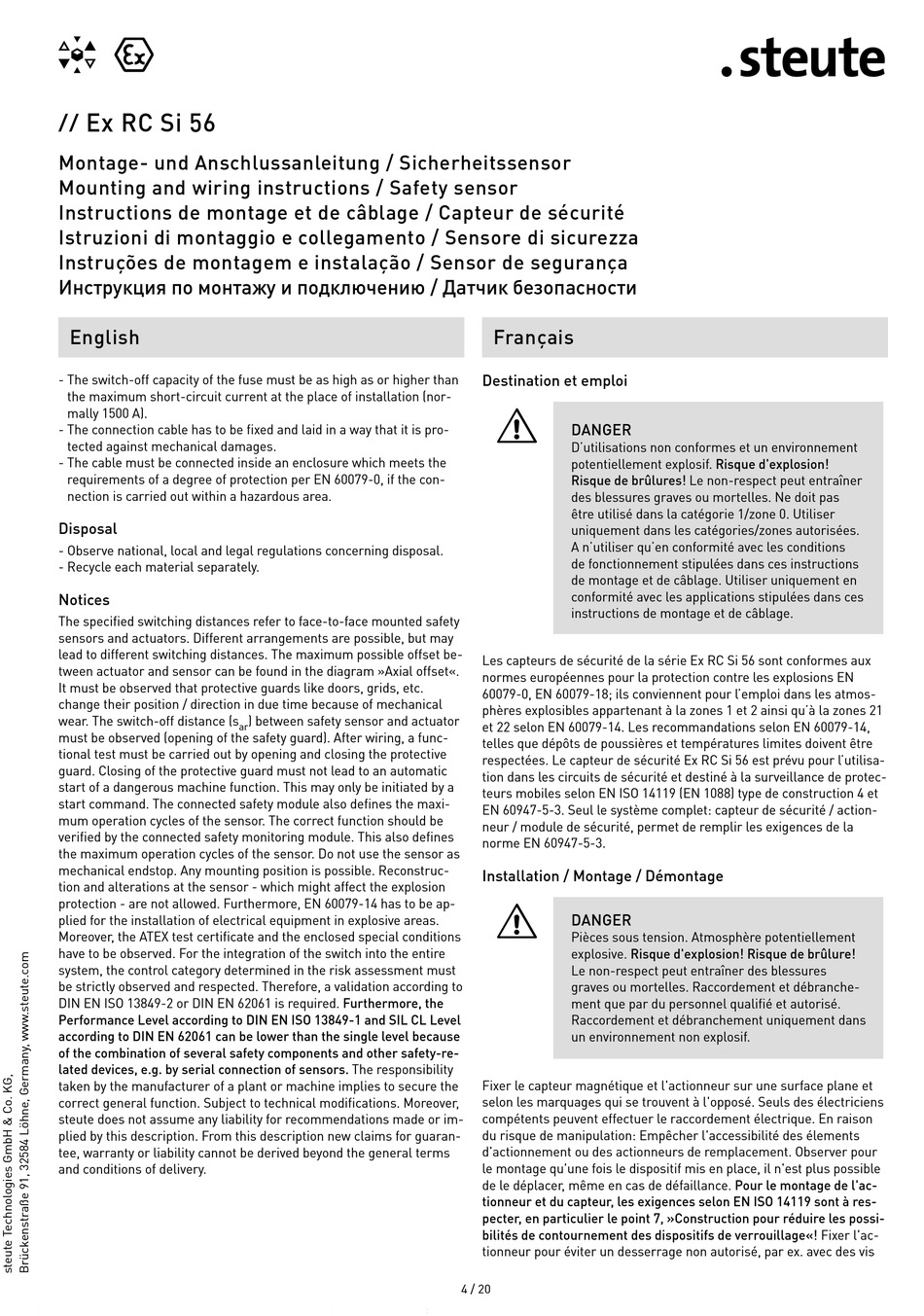

steute Ex RC Si 56 Montage- Und Anschlussanleitung Seite 4

Ex RC Si 56
//
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
Инструкция по монтажу и подключению / Датчик безопасности
English
- The switch-off capacity of the fuse must be as high as or higher than
the maximum short-circuit current at the place of installation (nor-
mally 1500 A).
- The connection cable has to be fixed and laid in a way that it is pro-
tected against mechanical damages.
- The cable must be connected inside an enclosure which meets the
requirements of a degree of protection per EN 60079-0, if the con-
nection is carried out within a hazardous area.
Disposal
- Observe national, local and legal regulations concerning disposal.
- Recycle each material separately.
Notices
The specified switching distances refer to face-to-face mounted safety
sensors and actuators. Different arrangements are possible, but may
lead to different switching distances. The maximum possible offset be-
tween actuator and sensor can be found in the diagram »Axial offset«.
It must be observed that protective guards like doors, grids, etc.
change their position / direction in due time because of mechanical
wear. The switch-off distance (s
must be observed (opening of the safety guard). After wiring, a func-
tional test must be carried out by opening and closing the protective
guard. Closing of the protective guard must not lead to an automatic
start of a dangerous machine function. This may only be initiated by a
start command. The connected safety module also defines the maxi-
mum operation cycles of the sensor. The correct function should be
verified by the connected safety monitoring module. This also defines
the maximum operation cycles of the sensor. Do not use the sensor as
mechanical endstop. Any mounting position is possible. Reconstruc-
tion and alterations at the sensor - which might affect the explosion
protection - are not allowed. Furthermore, EN 60079-14 has to be ap-
plied for the installation of electrical equipment in explosive areas.
Moreover, the ATEX test certificate and the enclosed special conditions
have to be observed. For the integration of the switch into the entire
system, the control category determined in the risk assessment must
be strictly observed and respected. Therefore, a validation according to
DIN EN ISO 13849-2 or DIN EN 62061 is required. Furthermore, the
Performance Level according to DIN EN ISO 13849-1 and SIL CL Level
according to DIN EN 62061 can be lower than the single level because
of the combination of several safety components and other safety-re-
lated devices, e.g. by serial connection of sensors. The responsibility
taken by the manufacturer of a plant or machine implies to secure the
correct general function. Subject to technical modifications. Moreover,
steute does not assume any liability for recommendations made or im-
plied by this description. From this description new claims for guaran-
tee, warranty or liability cannot be derived beyond the general terms
and conditions of delivery.
) between safety sensor and actuator
ar
Français
Destination et emploi
=
DANGER
D'utilisations non conformes et un environnement
potentiellement explosif. Risque d'explosion!
Risque de brûlures! Le non-respect peut entraîner
des blessures graves ou mortelles. Ne doit pas
être utilisé dans la catégorie 1/zone 0. Utiliser
uniquement dans les catégories/zones autorisées.
A n'utiliser qu'en conformité avec les conditions
de fonctionnement stipulées dans ces instructions
de montage et de câblage. Utiliser uniquement en
conformité avec les applications stipulées dans ces
instructions de montage et de câblage.
Les capteurs de sécurité de la série Ex RC Si 56 sont conformes aux
normes européennes pour la protection contre les explosions EN
60079-0, EN 60079-18; ils conviennent pour l'emploi dans les atmos-
phères explosibles appartenant à la zones 1 et 2 ainsi qu'à la zones 21
et 22 selon EN 60079-14. Les recommandations selon EN 60079-14,
telles que dépôts de poussières et températures limites doivent être
respectées. Le capteur de sécurité Ex RC Si 56 est prévu pour l'utilisa-
tion dans les circuits de sécurité et destiné à la surveillance de protec-
teurs mobiles selon EN ISO 14119 (EN 1088) type de construction 4 et
EN 60947-5-3. Seul le système complet: capteur de sécurité / action-
neur / module de sécurité, permet de remplir les exigences de la
norme EN 60947-5-3.
Installation / Montage / Démontage
=
DANGER
Pièces sous tension. Atmosphère potentiellement
explosive. Risque d'explosion! Risque de brûlure!
Le non-respect peut entraîner des blessures
graves ou mortelles. Raccordement et débranche-
ment que par du personnel qualifié et autorisé.
Raccordement et débranchement uniquement dans
un environnement non explosif.
Fixer le capteur magnétique et l'actionneur sur une surface plane et
selon les marquages qui se trouvent à l'opposé. Seuls des électriciens
compétents peuvent effectuer le raccordement électrique. En raison
du risque de manipulation: Empêcher l'accessibilité des élements
d'actionnement ou des actionneurs de remplacement. Observer pour
le montage qu'une fois le dispositif mis en place, il n'est plus possible
de le déplacer, même en cas de défaillance. Pour le montage de l'ac-
tionneur et du capteur, les exigences selon EN ISO 14119 sont à res-
pecter, en particulier le point 7, »Construction pour réduire les possi-
bilités de contournement des dispositifs de verrouillage«! Fixer l'ac-
tionneur pour éviter un desserrage non autorisé, par ex. avec des vis
4 / 20
