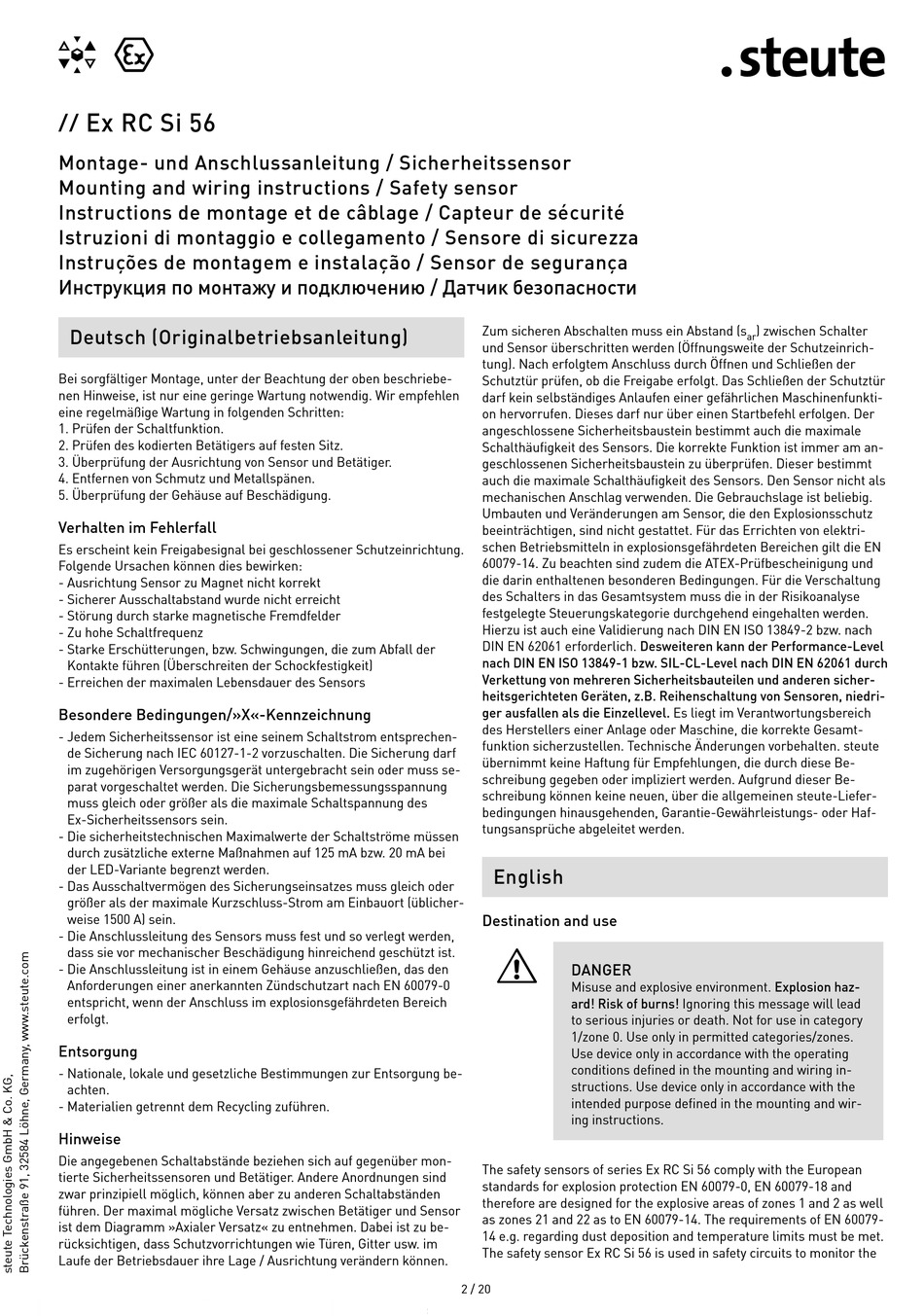

Ex RC Si 56
//
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
Инструкция по монтажу и подключению / Датчик безопасности
Deutsch (Originalbetriebsanleitung)
Bei sorgfältiger Montage, unter der Beachtung der oben beschriebe-
nen Hinweise, ist nur eine geringe Wartung notwendig. Wir empfehlen
eine regelmäßige Wartung in folgenden Schritten:
1. Prüfen der Schaltfunktion.
2. Prüfen des kodierten Betätigers auf festen Sitz.
3. Überprüfung der Ausrichtung von Sensor und Betätiger.
4. Entfernen von Schmutz und Metallspänen.
5. Überprüfung der Gehäuse auf Beschädigung.

Verhalten im Fehlerfall

Es erscheint kein Freigabesignal bei geschlossener Schutzeinrichtung.
Folgende Ursachen können dies bewirken:
- Ausrichtung Sensor zu Magnet nicht korrekt
- Sicherer Ausschaltabstand wurde nicht erreicht
- Störung durch starke magnetische Fremdfelder
- Zu hohe Schaltfrequenz
- Starke Erschütterungen, bzw. Schwingungen, die zum Abfall der
Kontakte führen (Überschreiten der Schockfestigkeit)
- Erreichen der maximalen Lebensdauer des Sensors
Besondere Bedingungen/»X«-Kennzeichnung
- Jedem Sicherheitssensor ist eine seinem Schaltstrom entsprechen-
de Sicherung nach IEC 60127-1-2 vorzuschalten. Die Sicherung darf
im zugehörigen Versorgungsgerät untergebracht sein oder muss se-
parat vorgeschaltet werden. Die Sicherungsbemessungsspannung
muss gleich oder größer als die maximale Schaltspannung des
Ex-Sicherheitssensors sein.
- Die sicherheitstechnischen Maximalwerte der Schaltströme müssen
durch zusätzliche externe Maßnahmen auf 125 mA bzw. 20 mA bei
der LED-Variante begrenzt werden.
- Das Ausschaltvermögen des Sicherungseinsatzes muss gleich oder
größer als der maximale Kurzschluss-Strom am Einbauort (üblicher-
weise 1500 A) sein.
- Die Anschlussleitung des Sensors muss fest und so verlegt werden,
dass sie vor mechanischer Beschädigung hinreichend geschützt ist.
- Die Anschlussleitung ist in einem Gehäuse anzuschließen, das den
Anforderungen einer anerkannten Zündschutzart nach EN 60079-0
entspricht, wenn der Anschluss im explosionsgefährdeten Bereich
erfolgt.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur Entsorgung be-
achten.
- Materialien getrennt dem Recycling zuführen.
Hinweise
Die angegebenen Schaltabstände beziehen sich auf gegenüber mon-
tierte Sicherheitssensoren und Betätiger. Andere Anordnungen sind
zwar prinzipiell möglich, können aber zu anderen Schaltabständen
führen. Der maximal mögliche Versatz zwischen Betätiger und Sensor
ist dem Diagramm »Axialer Versatz« zu entnehmen. Dabei ist zu be-
rücksichtigen, dass Schutzvorrichtungen wie Türen, Gitter usw. im
Laufe der Betriebsdauer ihre Lage / Ausrichtung verändern können.
Zum sicheren Abschalten muss ein Abstand (s
und Sensor überschritten werden (Öffnungsweite der Schutzeinrich-
tung). Nach erfolgtem Anschluss durch Öffnen und Schließen der
Schutztür prüfen, ob die Freigabe erfolgt. Das Schließen der Schutztür
darf kein selbständiges Anlaufen einer gefährlichen Maschinenfunkti-
on hervorrufen. Dieses darf nur über einen Startbefehl erfolgen. Der
angeschlossene Sicherheitsbaustein bestimmt auch die maximale
Schalthäufigkeit des Sensors. Die korrekte Funktion ist immer am an-
geschlossenen Sicherheitsbaustein zu überprüfen. Dieser bestimmt
auch die maximale Schalthäufigkeit des Sensors. Den Sensor nicht als
mechanischen Anschlag verwenden. Die Gebrauchslage ist beliebig.
Umbauten und Veränderungen am Sensor, die den Explosionsschutz
beeinträchtigen, sind nicht gestattet. Für das Errichten von elektri-
schen Betriebsmitteln in explosionsgefährdeten Bereichen gilt die EN
60079-14. Zu beachten sind zudem die ATEX-Prüfbescheinigung und
die darin enthaltenen besonderen Bedingungen. Für die Verschaltung
des Schalters in das Gesamtsystem muss die in der Risikoanalyse
festgelegte Steuerungskategorie durchgehend eingehalten werden.
Hierzu ist auch eine Validierung nach DIN EN ISO 13849-2 bzw. nach
DIN EN 62061 erforderlich. Desweiteren kann der Performance-Level
nach DIN EN ISO 13849-1 bzw. SIL-CL-Level nach DIN EN 62061 durch
Verkettung von mehreren Sicherheitsbauteilen und anderen sicher-
heitsgerichteten Geräten, z.B. Reihenschaltung von Sensoren, niedri-
ger ausfallen als die Einzellevel. Es liegt im Verantwortungsbereich
des Herstellers einer Anlage oder Maschine, die korrekte Gesamt-
funktion sicherzustellen. Technische Änderungen vorbehalten. steute
übernimmt keine Haftung für Empfehlungen, die durch diese Be-
schreibung gegeben oder impliziert werden. Aufgrund dieser Be-
schreibung können keine neuen, über die allgemeinen steute-Liefer-
bedingungen hinausgehenden, Garantie-Gewährleistungs- oder Haf-
tungsansprüche abgeleitet werden.
English
Destination and use
=
DANGER
Misuse and explosive environment. Explosion haz-
ard! Risk of burns! Ignoring this message will lead
to serious injuries or death. Not for use in category
1/zone 0. Use only in permitted categories/zones.
Use device only in accordance with the operating
conditions defined in the mounting and wiring in-
structions. Use device only in accordance with the
intended purpose defined in the mounting and wir-
ing instructions.
The safety sensors of series Ex RC Si 56 comply with the European
standards for explosion protection EN 60079-0, EN 60079-18 and
therefore are designed for the explosive areas of zones 1 and 2 as well
as zones 21 and 22 as to EN 60079-14. The requirements of EN 60079-
14 e.g. regarding dust deposition and temperature limits must be met.
The safety sensor Ex RC Si 56 is used in safety circuits to monitor the
2 / 20
