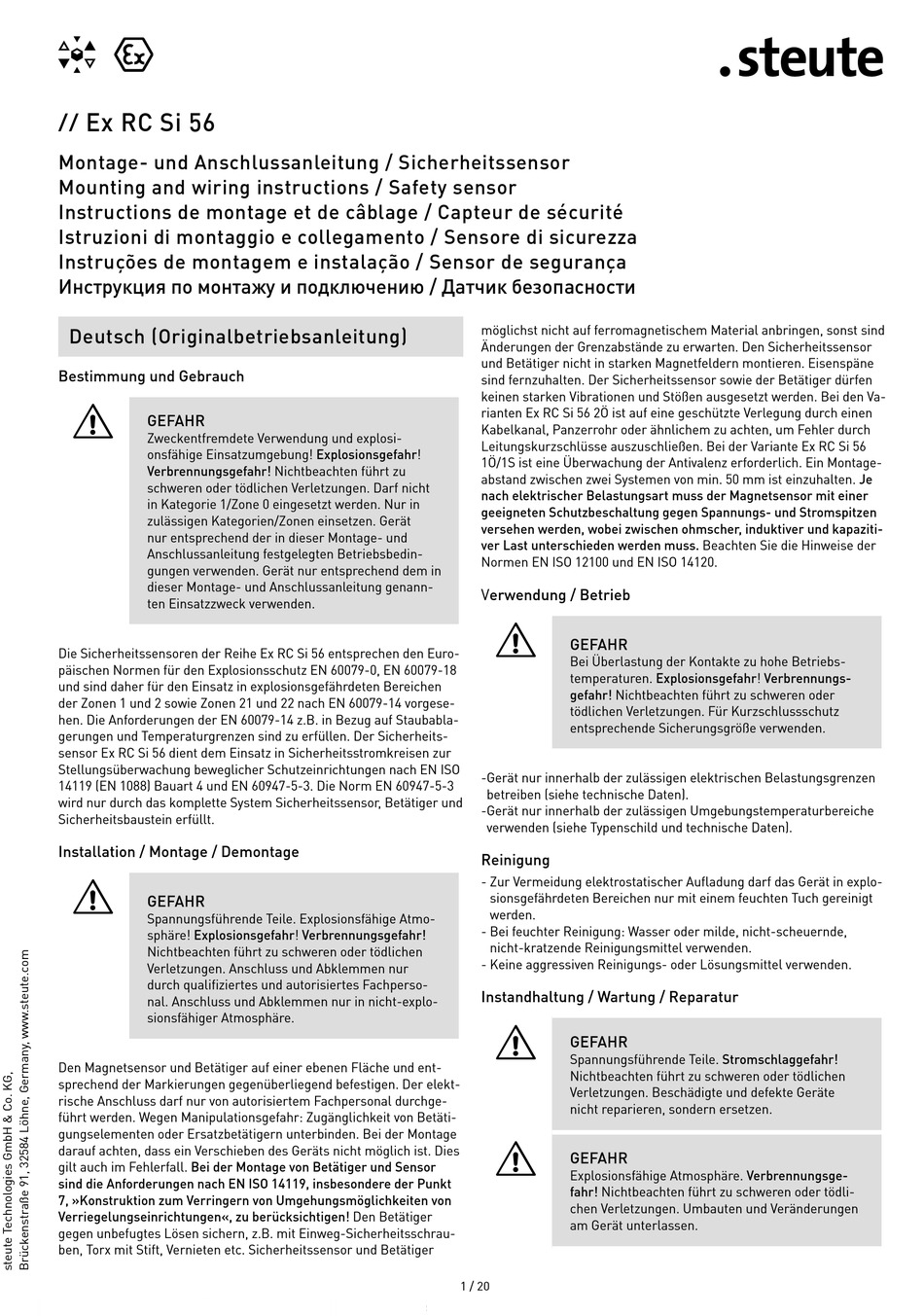

Ex RC Si 56
//
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
Инструкция по монтажу и подключению / Датчик безопасности
Deutsch (Originalbetriebsanleitung)
Bestimmung und Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosi-
onsfähige Einsatzumgebung! Explosionsgefahr!
Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Darf nicht
in Kategorie 1/Zone 0 eingesetzt werden. Nur in
zulässigen Kategorien/Zonen einsetzen. Gerät
nur entsprechend der in dieser Montage- und
Anschlussanleitung festgelegten Betriebsbedin-
gungen verwenden. Gerät nur entsprechend dem in
dieser Montage- und Anschlussanleitung genann-
ten Einsatzzweck verwenden.

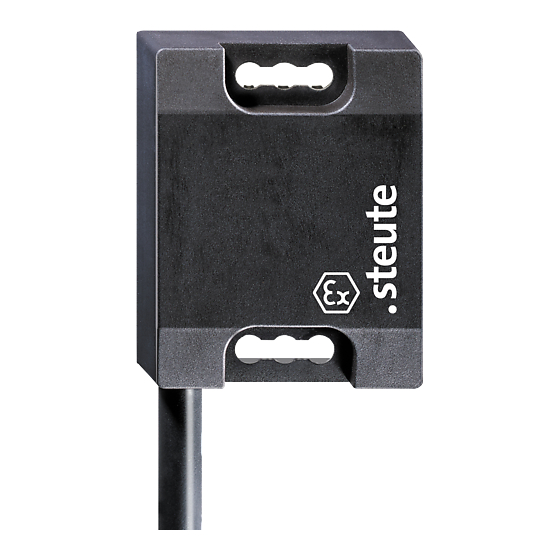

Die Sicherheitssensoren der Reihe Ex RC Si 56 entsprechen den Euro-
päischen Normen für den Explosionsschutz EN 60079-0, EN 60079-18
und sind daher für den Einsatz in explosionsgefährdeten Bereichen
der Zonen 1 und 2 sowie Zonen 21 und 22 nach EN 60079-14 vorgese-
hen. Die Anforderungen der EN 60079-14 z.B. in Bezug auf Staubabla-
gerungen und Temperaturgrenzen sind zu erfüllen. Der Sicherheits-
sensor Ex RC Si 56 dient dem Einsatz in Sicherheitsstromkreisen zur
Stellungsüberwachung beweglicher Schutzeinrichtungen nach EN ISO
14119 (EN 1088) Bauart 4 und EN 60947-5-3. Die Norm EN 60947-5-3
wird nur durch das komplette System Sicherheitssensor, Betätiger und
Sicherheitsbaustein erfüllt.
Installation / Montage / Demontage
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre! Explosionsgefahr! Verbrennungsgefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Anschluss und Abklemmen nur
durch qualifiziertes und autorisiertes Fachperso-
nal. Anschluss und Abklemmen nur in nicht-explo-
sionsfähiger Atmosphäre.
Den Magnetsensor und Betätiger auf einer ebenen Fläche und ent-
sprechend der Markierungen gegenüberliegend befestigen. Der elekt-
rische Anschluss darf nur von autorisiertem Fachpersonal durchge-
führt werden. Wegen Manipulationsgefahr: Zugänglichkeit von Betäti-
gungselementen oder Ersatzbetätigern unterbinden. Bei der Montage
darauf achten, dass ein Verschieben des Geräts nicht möglich ist. Dies
gilt auch im Fehlerfall. Bei der Montage von Betätiger und Sensor
sind die Anforderungen nach EN ISO 14119, insbesondere der Punkt
7, »Konstruktion zum Verringern von Umgehungsmöglichkeiten von
Verriegelungseinrichtungen«, zu berücksichtigen! Den Betätiger
gegen unbefugtes Lösen sichern, z.B. mit Einweg-Sicherheitsschrau-
ben, Torx mit Stift, Vernieten etc. Sicherheitssensor und Betätiger
möglichst nicht auf ferromagnetischem Material anbringen, sonst sind
Änderungen der Grenzabstände zu erwarten. Den Sicherheitssensor
und Betätiger nicht in starken Magnetfeldern montieren. Eisenspäne
sind fernzuhalten. Der Sicherheitssensor sowie der Betätiger dürfen
keinen starken Vibrationen und Stößen ausgesetzt werden. Bei den Va-
rianten Ex RC Si 56 2Ö ist auf eine geschützte Verlegung durch einen
Kabelkanal, Panzerrohr oder ähnlichem zu achten, um Fehler durch
Leitungskurzschlüsse auszuschließen. Bei der Variante Ex RC Si 56
1Ö/1S ist eine Überwachung der Antivalenz erforderlich. Ein Montage-
abstand zwischen zwei Systemen von min. 50 mm ist einzuhalten. Je
nach elektrischer Belastungsart muss der Magnetsensor mit einer
geeigneten Schutzbeschaltung gegen Spannungs- und Stromspitzen
versehen werden, wobei zwischen ohmscher, induktiver und kapaziti-
ver Last unterschieden werden muss. Beachten Sie die Hinweise der
Normen EN ISO 12100 und EN ISO 14120.
Verwendung / Betrieb
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Nichtbeachten führt zu schweren oder
tödlichen Verletzungen. Für Kurzschlussschutz
entsprechende Sicherungsgröße verwenden.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe technische Daten).
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und technische Daten).
Reinigung
- Zur Vermeidung elektrostatischer Aufladung darf das Gerät in explo-
sionsgefährdeten Bereichen nur mit einem feuchten Tuch gereinigt
werden.
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Instandhaltung / Wartung / Reparatur
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Beschädigte und defekte Geräte
nicht reparieren, sondern ersetzen.
=
GEFAHR
Explosionsfähige Atmosphäre. Verbrennungsge-
fahr! Nichtbeachten führt zu schweren oder tödli-
chen Verletzungen. Umbauten und Veränderungen
am Gerät unterlassen.
