AC en DC uitschakelen
1. AC-leidingbeveiligingsschakelaar uitschakelen.
2. DC-lastscheidingsschakelaar op omvormer in de stand
0 zetten (afbeelding 31).
DC-aansluitingen van de omvormer scheiden
Amphenol Helios H4 op Multi-Contact MC4-verbindingen van de DC-kabel
volgens de handleiding van de fabrikant scheiden. Hiervoor is speciaal gereed-
schap noodzakelijk.
Waarschuwing
DC-kabels zijn spanningvoerend als de solarmodules worden verlicht.
AC-stekker van de omvormer scheiden
Voor Turbo 1P omvormer:
1. AC-stekker van de koppeling op de omvormer losmaken, zoals in hoofdstuk 13.1
is beschreven.
2. Spanningsloosheid van de AC-stekker op alle polen controleren. Hiervoor een
geschikte spanningstester gebruiken (geen fasecontrolepen).
Voor Turbo 3P1 / 3P2 omvormer:
1. AC-stekker van de omvormer scheiden: de grendelhaak vooraan de AC-stekker
met een geschikt voorwerp voor het ontgrendelen iets indrukken en de stekker
lostrekken.
2. Spanningsloosheid van de AC-stekker op alle polen controleren. Hiervoor een
geschikte spanningstester gebruiken (geen fasecontrolepen).
AC-stekker openen (alleen indien nodig)
Voor Turbo 1P omvormer:
AC-stekker openen, zoals in de bijlage bij montage > AC-stekker is beschreven.
Voor Turbo 3P1 / 3P2 omvormer:
AC-stekkers openen: Allereerst de achterste kabelwartel openen en daarna de
grendelhaken links en rechts van de stekkerbehuizing (tegelijk) door het in-
drukken met een geschikt gereedschap ontgrendelen. Daarna bovengedeelte
van behuizing van het contactdeel trekken.
Omvormer van de montageplaat verwijderen
1. Borgplaat van de montageplaat met één hand ca. 5 mm in de richting van het
montagevlak drukken (afbeelding 32).
1
2. Omvormer met de andere hand iets optillen, tot de borgplaat niet meer kan
vergrendelen borgplaat loslaten.
2
3. Omvormer met beide handen optillen, tot de haken aan de achterkant van de
omvormer vrij zijn
3
4. Omvormer van het montagevlak verwijderen
4
3
2

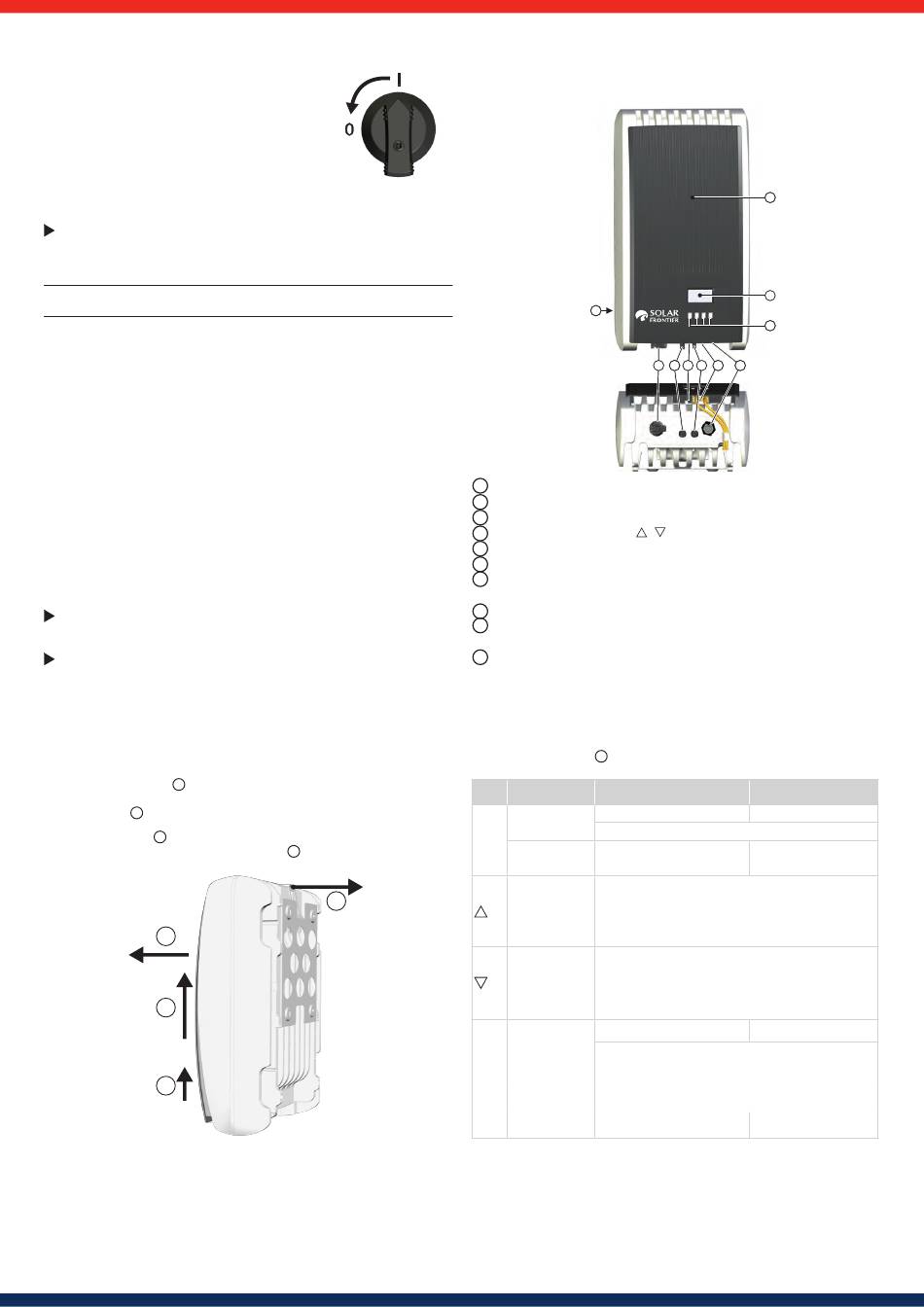

Afbeelding 31
4
1
Afbeelding 32
6.

Opbouw en werking Turbo omvormer

6.1 Behuizing

3
1
Kap
2
Display (monochroom, 128 x 64 pixels)
3
Typeplaatje, waarschuwingen
4
Bedieningsknoppen: ESC,
5
1x AC-aansluiting
6 2x RJ45-contrastekkers (RS485-bus)
7
1x DC-aansluiting min (−) voor solarmodules (Multi-Contact DC contrastek-
ker MC4, aanrakingsveilig)
8 1x RJ45-contrastekker (ethernet)
9
1x DC-aansluiting plus (+) voor solarmodules (Multi-Contact DC contrastek-
ker MC4, aanrakingsveilig)
10
DC-lastscheidingsschakelaar
(scheidt plus- en miningang tegelijk)
De componenten van de behuizing worden hierna individueel beschreven.

6.2 Bedieningsknoppen

De bedieningsknoppen ( in afbeelding 33) hebben de volgende functies:
4
Knop Actie Functie algemeen
Springt naar een hoger menuniveau
Kort
indrukken
ESC
Lang indrukken
Springt naar statusweergave
(≥ 1 seconde)
• Beweegt de markeringsbalk of de display-inhoud naar
boven
Kort
• Beweegt bij een getalinvoer de markering 1 positie
indrukken
naar links
• Verhoogt een instelwaarde met 1 stap
• Beweegt de markeringsbalk of de display-inhoud naar
beneden
Kort
• Beweegt bij een getalinvoer de markering 1 positie
indrukken
naar rechts
• Verlaagt een instelwaarde met 1 stap
Springt naar een lager menuniveau
Kort
• Een gemarkeerde getalwaarde begint te knipperen
indrukken
en kan worden gewijzigd
• Zorgt voor het overnemen van een wijziging
SET
• Wijzigt de toestand van een besturingselement
(keuzevakje/optie-veld)
Lang indrukken
(≥ 1 seconde)
Beantwoordt een dialoog met Ja
84
1 1
2
4
9
10 8 7 6 5
, , SET (van links naar rechts)
Geleide bediening
Gaat 1 stap terug
Verwerpt een wijziging
Springt naar het begin van
de geleide bediening
–
Gaat 1 stap vooruit
Afbeelding 33
Tabel 1
