Opper- PowerSet
vlak aanduiding
15,6 m² PowerSet 2.0-170-1p
18,2 m² PowerSet 2.4-170-1p
23,4 m² PowerSet 3.1-170-1p
23,4 m² PowerSet 3.1-170-3p
26,0 m² PowerSet 3.4-170-1p
27,3 m² PowerSet 3.6-170-1p
31,2 m² PowerSet 4.1-170-1p
31,2 m² PowerSet 4.1-170-3p
36,4 m² PowerSet 4.8-170-1p
39,0 m² PowerSet 5.1-170-3p
45,5 m² PowerSet 6.0-170-3p
54,6 m² PowerSet 7.1-170-3p
62,4 m² PowerSet 8.2-170-1p
Niet meegeleverd worden: montageframe en bevestigingsmateriaal, gereedschap voor de montage en op maat maken van de kabels, aansluiting datalogger

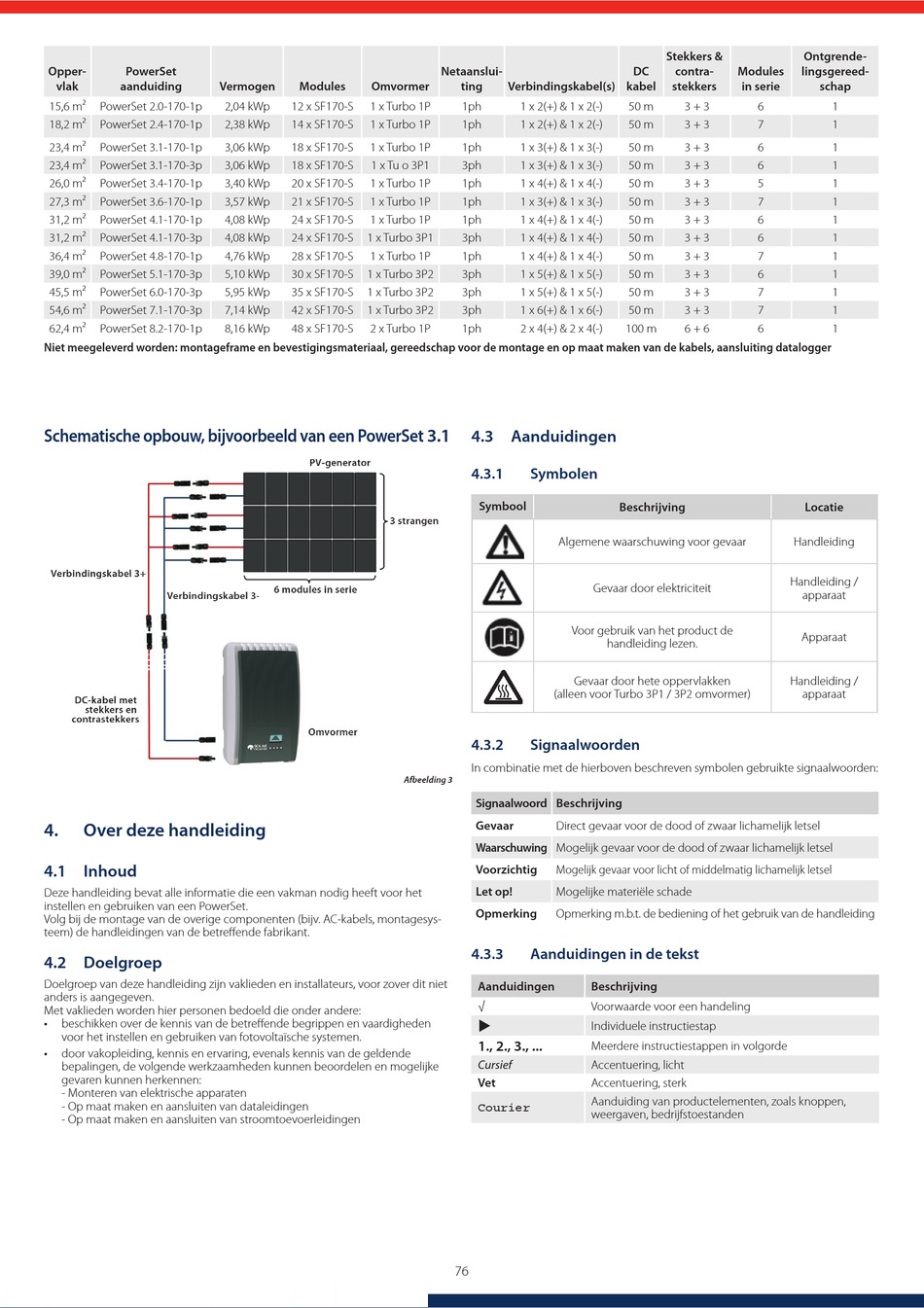

Schematische opbouw, bijvoorbeeld van een PowerSet 3.1
4.

Over deze handleiding

4.1 Inhoud
Deze handleiding bevat alle informatie die een vakman nodig heeft voor het
instellen en gebruiken van een PowerSet.
Volg bij de montage van de overige componenten (bijv. AC-kabels, montagesys-
teem) de handleidingen van de betreffende fabrikant.

4.2 Doelgroep

Doelgroep van deze handleiding zijn vaklieden en installateurs, voor zover dit niet
anders is aangegeven.
Met vaklieden worden hier personen bedoeld die onder andere:
•
beschikken over de kennis van de betreffende begrippen en vaardigheden
voor het instellen en gebruiken van fotovoltaïsche systemen.
•
door vakopleiding, kennis en ervaring, evenals kennis van de geldende
bepalingen, de volgende werkzaamheden kunnen beoordelen en mogelijke
gevaren kunnen herkennen:
- Monteren van elektrische apparaten
- Op maat maken en aansluiten van dataleidingen
- Op maat maken en aansluiten van stroomtoevoerleidingen
Vermogen Modules Omvormer
2,04 kWp 12 x SF170-S 1 x Turbo 1P
2,38 kWp 14 x SF170-S 1 x Turbo 1P
3,06 kWp 18 x SF170-S 1 x Turbo 1P
3,06 kWp 18 x SF170-S 1 x Tu o 3P1
3,40 kWp 20 x SF170-S 1 x Turbo 1P
3,57 kWp 21 x SF170-S 1 x Turbo 1P
4,08 kWp 24 x SF170-S 1 x Turbo 1P
4,08 kWp 24 x SF170-S 1 x Turbo 3P1
4,76 kWp 28 x SF170-S 1 x Turbo 1P
5,10 kWp 30 x SF170-S 1 x Turbo 3P2
5,95 kWp 35 x SF170-S 1 x Turbo 3P2
7,14 kWp 42 x SF170-S 1 x Turbo 3P2
8,16 kWp 48 x SF170-S 2 x Turbo 1P
Netaanslui-
ting Verbindingskabel(s)
1ph 1 x 2(+) & 1 x 2(-)
1ph 1 x 2(+) & 1 x 2(-)
1ph 1 x 3(+) & 1 x 3(-)
3ph 1 x 3(+) & 1 x 3(-)
1ph 1 x 4(+) & 1 x 4(-)
1ph 1 x 3(+) & 1 x 3(-)
1ph 1 x 4(+) & 1 x 4(-)
3ph 1 x 4(+) & 1 x 4(-)
1ph 1 x 4(+) & 1 x 4(-)
3ph 1 x 5(+) & 1 x 5(-)
3ph 1 x 5(+) & 1 x 5(-)
3ph 1 x 6(+) & 1 x 6(-)
1ph 2 x 4(+) & 2 x 4(-)

4.3 Aanduidingen

4.3.1

Symbolen

Symbool
Algemene waarschuwing voor gevaar
Voor gebruik van het product de
Gevaar door hete oppervlakken
(alleen voor Turbo 3P1 / 3P2 omvormer)
4.3.2

Signaalwoorden

In combinatie met de hierboven beschreven symbolen gebruikte signaalwoorden:
Afbeelding 3
Signaalwoord Beschrijving
Gevaar
Direct gevaar voor de dood of zwaar lichamelijk letsel
Waarschuwing Mogelijk gevaar voor de dood of zwaar lichamelijk letsel
Voorzichtig
Mogelijk gevaar voor licht of middelmatig lichamelijk letsel
Let op!
Mogelijke materiële schade
Opmerking
Opmerking m.b.t. de bediening of het gebruik van de handleiding
4.3.3

Aanduidingen in de tekst

Aanduidingen
√

1., 2., 3., ...
Cursief
Vet
Courier
76
Stekkers &
DC contra- Modules
kabel stekkers in serie
50 m 3 + 3 6
50 m 3 + 3 7
50 m 3 + 3 6
50 m 3 + 3 6
50 m 3 + 3 5
50 m 3 + 3 7
50 m 3 + 3 6
50 m 3 + 3 6
50 m 3 + 3 7
50 m 3 + 3 6
50 m 3 + 3 7
50 m 3 + 3 7
100 m 6 + 6 6
Beschrijving
Gevaar door elektriciteit
handleiding lezen.
Beschrijving
Voorwaarde voor een handeling
Individuele instructiestap
Meerdere instructiestappen in volgorde
Accentuering, licht
Accentuering, sterk
Aanduiding van productelementen, zoals knoppen,
weergaven, bedrijfstoestanden
Ontgrende-
lingsgereed-
schap
1
1
1
1
1
1
1
1
1
1
1
1
1
Locatie
Handleiding
Handleiding /
apparaat
Apparaat
Handleiding /
apparaat
