Alleen voor Turbo 1P omvormer:
1 Verbindingskabel tussen N en PE met verbindingspunt in AC-stekker
2 Externe geleider L1
3 Externe geleider L2
4 Verbindingskabel tussen N en PE met verbindingspunt in verdeelkast
5 Behuizing van AC-stekker
6 Verdeelkast
L
L
2
3
100 - 127 V
N
100 - 127 V
L
1
Alleen voor Turbo 3P1 / 3P2 omvormer:
Maak de meegeleverde AC-stekkers op maat zoals is beschreven in de onder-
staande afbeelding.
1
Fase 1
2
Fase 2
3
Fase 3
4
Aardleiding PE heeft binnen het apparaat
geen functie en hoeft niet perse te wor-
den aangesloten omdat de omvormer
beschermingsklasse II heeft.
5
Nulleider
5.4.4

DC-aansluitingen voorbereiden

Gevaar
Levensgevaar door stroomstoten!
Voor de DC-aansluitingen van het type Multi-Contact MC4 moeten aan de
DC-kabels de bijbehorende contradelen van Amphenol Helios H4 worden aange-
bracht (contradelen worden niet meegeleverd). Volg de veiligheidsinstructies in
paragraaf 5.4.1.
Gebruik de meegeleverde SunClix stekkerverbindingen, zodat de specifieke
beschermingsgraad wordt aangehouden.
Let op!
Gevaar voor beschadiging van de omvormer en de modules.
Sluit de bij de DC-aansluitingen passende contrastukken op de juiste polen van de
DC-kabel aan.
Breng Amphenol Helios H4-contrastukken volgens de instructies in hoofdstuk
5.3.2 aan aan de DC-kabel.
5.4.5 Dataverbindingskabel voorbereiden
Is er een dataverbinding nodig, gebruik dan een RJ45 standaardkabel (patchkabel,
cat 5) of indien nodig een alternatieve dataverbindingskabel.
5.4.6

Omvormer aansluiten en AC inschakelen

Gevaar
Levensgevaar door stroomstoten! Volg de veiligheidsinstructies in paragraaf 5.4.1.
Let op!
Houd tussen de dataverbindingskabels (RS 485/ethernet) en de DC-/AC-leidingen
een afstand van 200 mm aan om storingen bij de dataoverdracht te voorkomen.

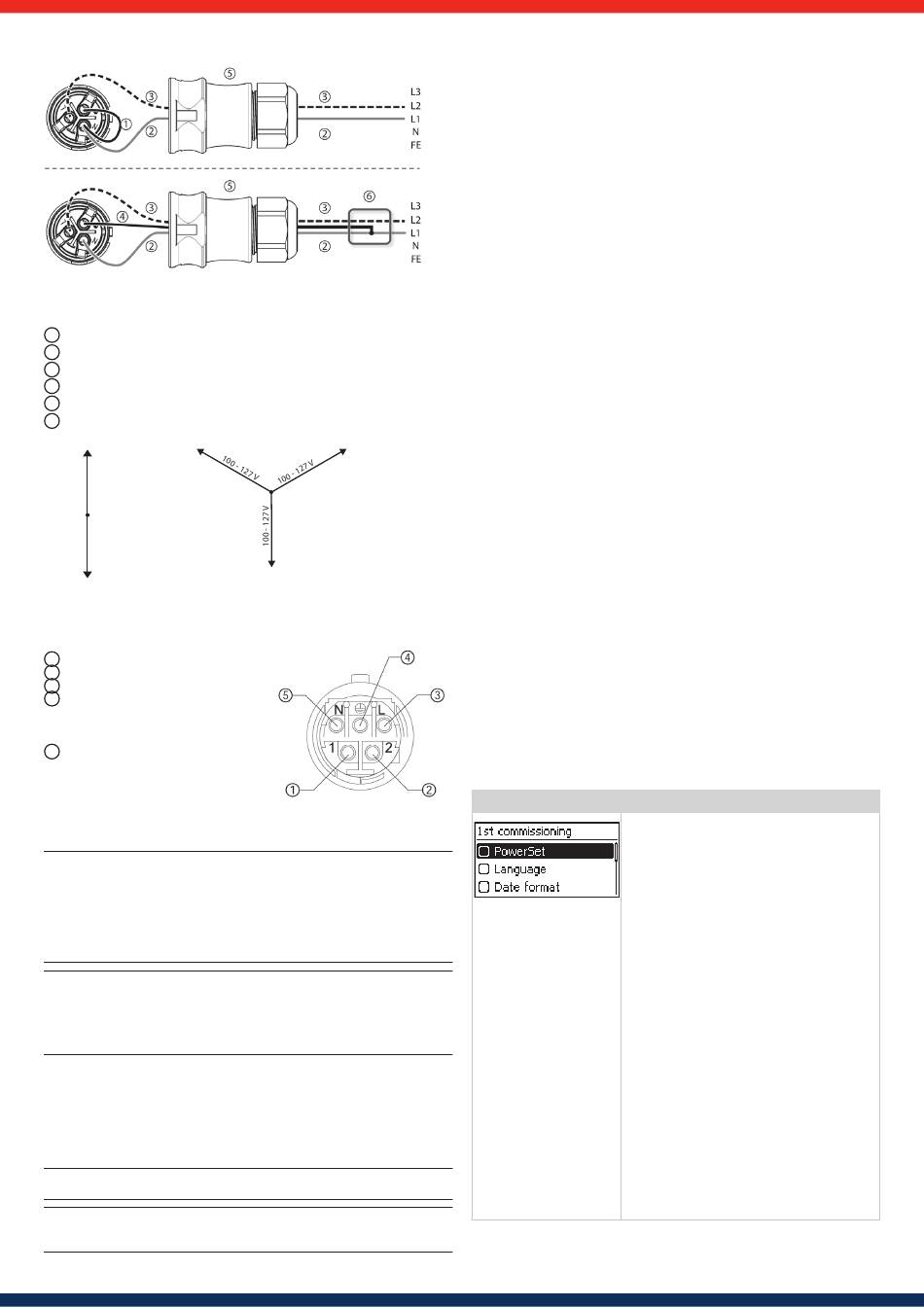

Afbeelding 27
Verbindingen van N en PE
in de AC-stekker (boven)
of verdeelkast (onder)
L
2
N
Afbeelding 28
Spanningen op de externe geleiders
in 2- en 3-fasen-netten met
100 V ...127 V
L
1
Afbeelding 29
1. Breng indien nodig de dataverbinding tot stand:
- De omvormer en de master met dataverbindingskabels verbinden.
- Bij de laatste omvormer de terminatie inschakelen (schuifschakelaar).
2. Stekkerverbinding-contrastuk (DC-kabel) stevig in de DC-aansluiting van de
omvormer drukken, tot deze hoorbaar vergrendelt.
3. AC-stekker aansluiten op de koppeling in de omvormer, tot de stekker hoor-
baar vergrendelt.
4. AC-leidingbeveiligingsschakelaar inschakelen. De startpagina voor de eerste
inbedrijfstelling wordt weergegeven.
5. Eerste inbedrijfstelling uitvoeren en DC inschakelen, zoals in de paragrafen
5.4.7 en 5.4.8 is beschreven.
5.4.7

Eerste inbedrijfstelling van de omvormer

•
Controleer voor het aansluiten van het PV-systeem aan het stroomnet of
het volledige systeem is gecontroleerd, getest en goedgekeurd volgens de
relevante bepalingen.
• Afhankelijk van de lokale bepalingen mag uitsluitend geautoriseerd personeel
het PV-systeem aansluiten en in bedrijf nemen.
Werking
Voorwaarden voor het starten van de eerste inbedrijfstelling
De eerste inbedrijfstelling start uit zichzelf als minimaal de AC-aansluiting is geïn-
stalleerd en ingeschakeld, zoals eerder beschreven. Als de eerste inbedrijfstelling
niet volledig is uitgevoerd, start deze elke keer na het inschakelen.
Geleide eerste inbedrijfstelling
De eerste inbedrijfstelling is een geleide bediening, waarbij het volgende wordt
ingesteld:
•
PowerSet
•
Display-taal
•
Datum/tijd
•
Land
•
Blindvermogenkarakteristiek (indien voorgeschreven voor het betreffende land)
Instellen van het land
Voor het instellen van het land geldt:
• Het land waar de omvormer is geïnstalleerd, wordt ingesteld. Daardoor laadt
de omvormer de vooringestelde netparameters van het land. Meer hierover in
de landentabel in paragraaf 10.4.
•
Het land kan slechts één keer worden ingesteld!
•
Hebt u het verkeerde land gekozen, neem dan contact op met uw installateur
of neem contact op met Solar Frontier!
•
Kan het land bij de omvormer niet worden gekozen, neem dan contact op met
uw installateur of met Solar Frontier!
• Het instellen van het land heeft geen invloed op de op het display weergege-
ven taal. De displaytaal wordt apart ingesteld.
Bediening
Eerste inbedrijfstelling starten
√ De checklist voor de eerste inbedrijfstelling
wordt weergegeven.
• De invoer PowerSet is gemarkeerd.
• De keuzevakjes zijn niet gemarkeerd.
Opmerking:
• Wordt een punt op de checklist opgeroepen,
• De volgende punten worden alleen weer-
• – Blindvermogenkarakteristiek
• De eerste inbedrijfstelling wordt door het
• Afsluiten kan pas worden uitgevoerd als alle
82
dan wordt het bijbehorende keuzevakje auto-
matisch gemarkeerd.
gegeven, als voor het onder punt Land
gekozen land een blindvermogenkarakteristiek
is voorgeschreven:
(Type blindvermogenkarakteristiek)
– Aantal steunpunten 1)
– Steunpunt 1 1)
1)
– Steunpunt 2
– Steunpunt n 1) 2)
– Karakteristiek weergeven
1) : Wordt alleen bij blindvermogenkarakteris-
tiek-type Karakteristiek invoeren weergegeven.
2)
: Wordt alleen weergegeven als bij Aantal
steunpunten een waarde > 2 is ingesteld.
oproepen van het punt Afsluiten afgesloten.
andere keuzevakjes zijn gemarkeerd.
