5.3

Installazione elettrica

5.3.1

Precauzioni di sicurezza per il cablaggio elettrico

• La somma delle tensioni di circuito aperto dei moduli attivati in serie non deve
superare il voltaggio massimo di sistema in nessun caso. La corrente inversa
applicata ai moduli non deve superare 7 A.
• Non toccare o maneggiare il modulo FV, box elettrico o gli estremi dei cavi a
mani nude.
• Non eseguire l´installazione se i moduli FV, gli attrezzi o l´area di installazione
sono bagnati.
• Assicurarsi che le parti di connessione tra i moduli FV SF e i dispositivi di poten-
za siano isolati e resistenti all´acqua. L´uso dei moduli FV SF con insufficiente
isolamento ed impermeabilità potrebbe causare shock elettrico, dispersione o
incidenti.
• Mantenere il connettore del cavo e i cavi di connessione asciutti fino al
completamento dei collegamenti. In caso contrario sussiste il rischio di un
cablaggio errato.
• I componenti che interconnettono i moduli devono essere compatibili con i
connettori. Devono consentire al sistema operatività e protezione rischi.
• Gli inverter devono essere compatibili con i dati tecnici dei moduli SF.
• Non connettere i moduli FV direttamente a carichi come motori. La variazione
nell'uscita potrebbe danneggiare il motore.
• Rispettare e comprendere le istruzioni di sicurezza di eventuali batterie. Un loro
uso errato potrebbe comportare pericolo di ferite corporee a cause delle elevate
correnti elettriche.
• I cavi devono essere adeguatamente protetti da eventuali animali selvatici.
5.3.2

Cablaggio

Solar Frontier attribuisce grande importanza alla consegna di componenti che sia-
no il più possibile preassemblati, per ridurre al minimo le possibili cause di errore.
Poiché ogni tetto e impianto FV ha la sua peculiarità, è necessario adattare i cavi
direttamente in loco, preparandoli adeguatamente. Quindi ad es. la prolunga
dei cavi di collegamento fino all'inverter dovrà essere preparata in loco. Inoltre,
ciò può essere necessario in caso di linee interrotte sul tetto (causate per es. da
abbaini), per coprire la distanza maggiore mediante cavi di prolunga. I cavi DC,
prese e spine sono incluse nel PowerSet appositamente per questo scopo. Inoltre,
per il crimpatura dei contatti, è richiesto l'utensile Amphenol (H4TC0001), non
incluso nella confezione. I cavi di collegamento preassemblati non possono essere
modificati.
Garantire un assemblaggio pulito e ordinato al fine di evitare errori e con-
nettere il tutto in modo sicuro.
Per assemblare I cavi sono necessari I seguenti attrezzi:
- Chiave di montaggio (non inclusa)
- Pinza a crimpare per contatti torniti (non inclusa)
- Pinza spellafili (non inclusa)

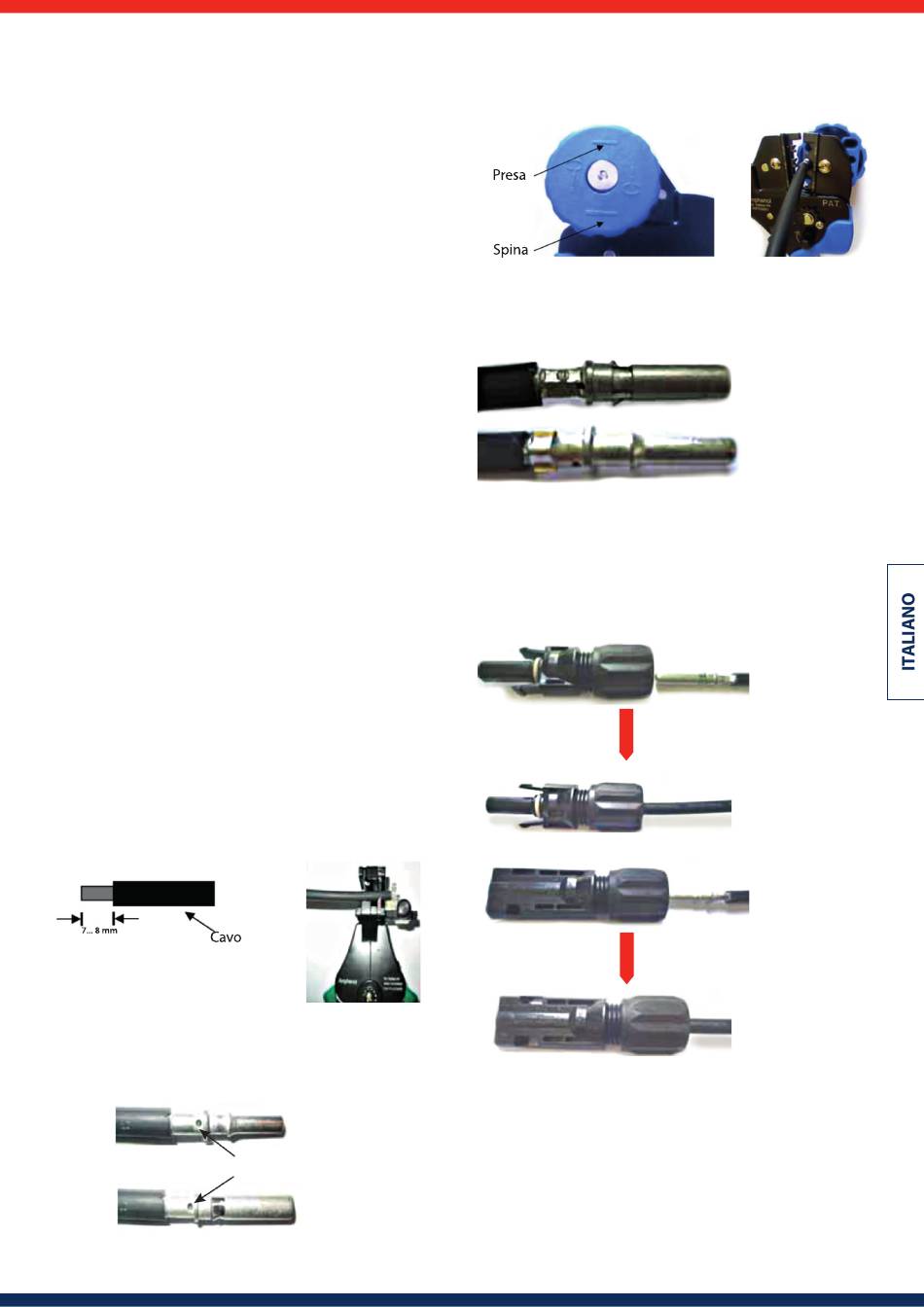

Accorciamento e strippaggio del cavo CC
In primo luogo bisogna tagliare il cavo alla lunghezza desiderata. Successivamente
rimuovere l'isolamento esterno del cavo con una pinza spellafili adatta, per una
lunghezza di 7 ... 8 mm.
Fare attenzione a non danneggiare i cavi DC. Una riduzione del diametro
può portare a malfunzionamenti elettrici!
A questo proposito, vedere anche le figure 8 e 9:
Processo di crimpatura dei contatti torniti
Spingere l'estremità spelata del cavo nell'apertura del manicotto a crimpare, come
mostrato nella Figura 10. Assicurarsi che tutti i trefoli si trovino all'interno del mani-
cotto a crimpare del contatto. I trefoli devono essere visibili nel contatto attraverso
la piccola apertura.
Figura 8
Figura 9
Figura 10
Foro di ispezione
Utilizzare solo la pinza a crimpare Amphenol (H4TC0001) per la crimpatura dei
contatti. Per ulteriori informazioni sull'utilizzo dell'utensile di crimpatura, si prega di
leggere il relativo manuale di istruzioni.
A questo proposito, vedere anche le figure 11 e 12.
Per garantire una corretta crimpatura, è necessario un controllo visivo da compara-
re con le immagini di crimpatura, così come una revisione del test di "trazione".
A questo proposito, vedere le figure 13 e 14.
Il test di "trazione" deve essere di almeno 310 Newton.
Assemblaggio di connettori maschio e femmina
Per assemblare i connettori maschio e femmina, inserire il connettore corrispon-
dente sul contatto, finché non si sente o si avverte uno scatto. Lo scatto indica che
il contatto è bloccato all'interno del connettore nella posizione corretta. I contatti,
una volta posizionati, non possono essere estratti nuovamente.
A questo proposito, vedere anche le figure dalla 15 alla 18:
I valori tipici sono compresi tra 2,6 Nme 2,9 Nm. A questo scopo, può essere utiliz-
zata una chiave di montaggio:
54
Figura 11 Figura 12
Figura 13
Figura 14
Figura 15
Figura 16
Figura 17
Figura 18
