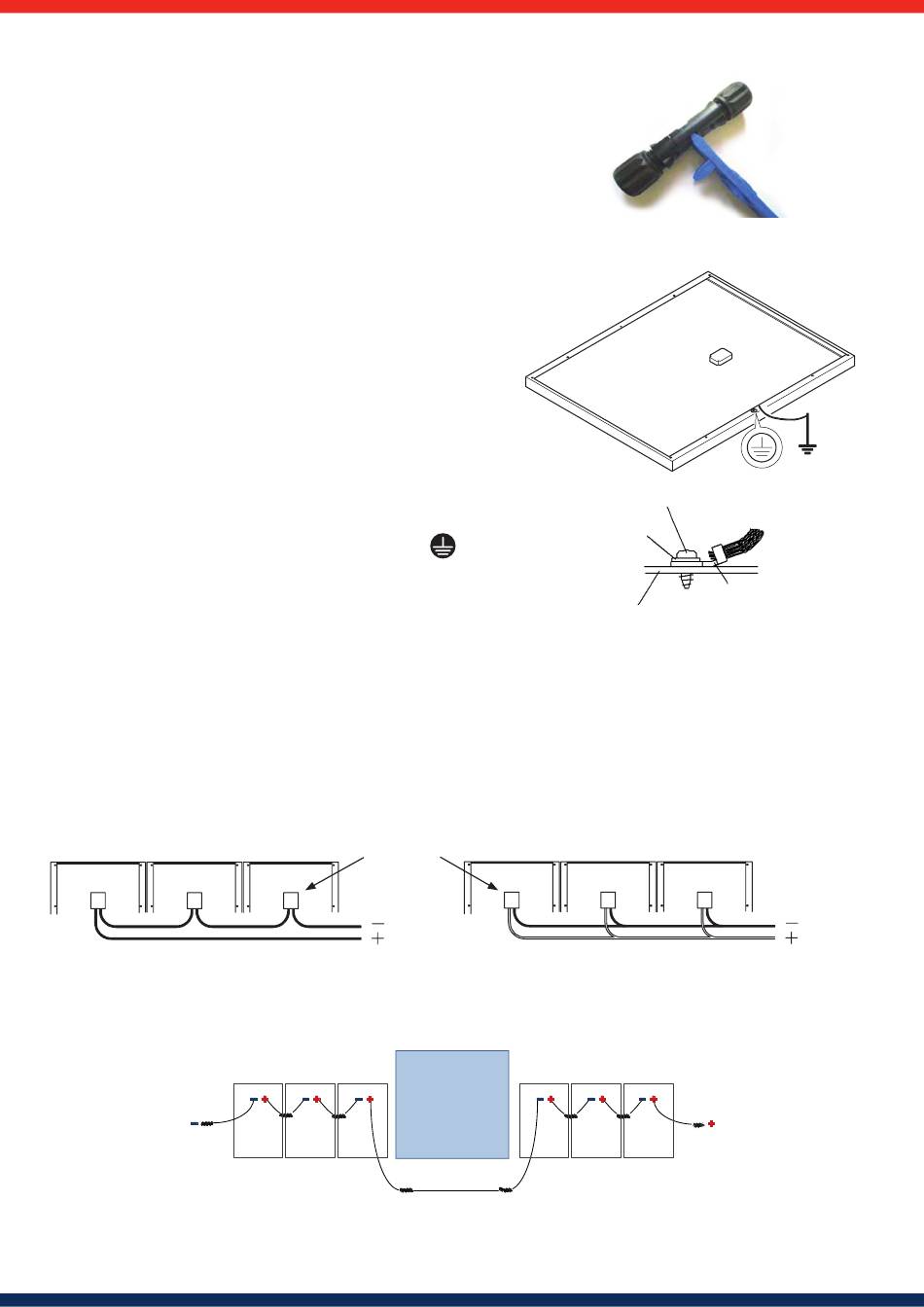

Connessione e sconnessione
Per il collegamento, unire i connettori maschio e femmina. Uno scatto indicherà il blocco del connettore.
La sconnessione del connettore è possibile solo con un utensile. A tale scopo, può essere utilizzata ad esem-
pio la chiave di montaggio o lo strumento di sblocco in dotazione. A tal proposito, vedere anche la figura 19.
Non scollegare mai il connettore sotto carico quando l´impianto è in funzione, al fine di prevenire la
formazione di archi elettrici, che possono causare lesioni gravi fino al decesso.
5.3.3

Messa a terra

Precauzioni per la messa a terra
•
Considerare i necessari requisiti di messa a terra prima dell'installazione. Rispettare
la normativa locale vigente.
•
Installare fusibili, scaricatori ed altri dispositivi appropriati per protezione da fulmini
e sovratensioni, se necessari.
•
I telai dei moduli, le parti di sostegno, il box di connessione e i binari di installazione
devono essere messi a terra per protezione da fulmini, in accordo con le normative
locali, regionali e nazionali.
•
Per il collegamento a terra, è disponibile un foro di 4 mm sul telaio di alluminio del
modulo FV SF. Fissare il cavo di messa a terra sul telaio del modulo con una vite e
una rondella. Deve essere presente un contatto elettrico. Per la messa a terra, usare
filo di rame di diametro non inferiore a 2 mm² (14AWG) .Il rating di temperatura dei
conduttori deve essere da -40 a 85 °C.
•
Come alternativa possono essere utilizzati per la messa a terra clips con rondelle\
dadi integrati come descritti nella sezione 250 del NEC. Questi componenti devono
essere utilizzati in conformità con le linee guida stabilite dal produttore dei disposi-
tivi di messa a terra. Per garantire una corretta messa a terra consultare le rispettive
aziende.
Per metodi alternativi di messa a terra si prega di contattare Solar Frontier.
Collegare il cavo di messa a terra al foro indicato dal simbolo di messa a terra
Avvitarli con le opportune coppie di serraggio.Per informazioni più dettagliate sulle
coppie di serraggio fare riferimento alle indicazioni del fabbricante dei bulloni.
5.3.4 Cablaggi elettrici
•
I moduli SF dispongono di un cavo di collegamento con un connettore per ciascun polo. Utilizzarli per il collegamento del modulo.
•
Non aprire la junction box.
•
Per garantire un ancoraggio adeguato, fissare i cavi al telaiodei moduli o alla struttura di supporto.
•
Cavi pendenti sono pericolosi e vanno fissati.
• Assicurarsi che i cavi non siano esposti direttamente alla luce solare (sistemarli per esempio sul retro dei moduli).
•
La somma delle tensioni a vuoto dei moduli in serie non deve mai superare la massima tensione di sistema, nemmeno a basse temperature.
•
La corrente inversa nel modulo non deve mai superare i 7 A.
•
La sezione minima di ogni cavo di collegamento è: 2,5 mm².
Connessione in serie
Eseguire installazione e cablaggi in accordo alle leggi e normative vigenti in materia di salute, sicurezza ed ambiente.
Schema di cablaggio standard dei moduli con interruzione
Qualora non sia possibile montare i moduli uno accanto all'altro a causa di ostruzioni, vi è la possibilità di colmare tali interruzioni con le coppie di connettori maschio e
femmina in dotazione nonché con il cavo CC. Una procedura esemplificativa è illustrata nella Figura 23:
:
Junction box
Finestra sul tetto
Figura 20
Messa a terra (IEC)
Vite autofilettante
Rondella
.
Telaio del modulo
Connessione in parallelo
Prolunga
55
Figura 19
Cavo di messa a terra
Capocorda
Figura 21
Figura 22
Figura 23
